Грузовой канат 3 наматывается на барабан грузовой лебедки 6, установленной в

задней  части  поворотной  платформы 5. Один  конец  грузового  каната 3 закреплен  на
барабане 6 (сечение  В-В),  а  другой – на  оголовке  стрелы  в  клиновой  обойме 12 с
помощью клина 13.

Комбинация  блоков  в  оголовке  стрелы  и  крюковой  подвески  совместно  с

грузовым канатом образуют полиспаст.

На  кране  в  зависимости  от  запасовки  грузового  каната  полиспаст  может  быть

следующим:

- восьмикратный;
- четырехкратный;
- однократный.
Схемы запасовки грузового каната приведены на рисунке 3.16.
Восьмикратный  полиспаст  используется  при  работе  со  стрелой  длиной

не  более 15 м.  При  большей  длине  стрелы  канатоемкости  грузового  барабана
механизма подъема может не хватить для опускания груза на рабочую площадку.

В  зависимости  от  используемого  полиспаста  выбирается  основная  или

вспомогательная крюковые подвески.

При  работе  со  сменным  рабочим  оборудованием  и  однократной  запасовкой

каната применяется вспомогательная крюковая подвеска, во всех остальных случаях –
основная крюковая подвеска.

3.10.1 Стрела телескопическая

Рабочее оборудование – телескопическая четырехсекционная стрела крепится в

основании поворотной платформы.

В  транспортной  положении  стрела  дополнительно  опирается  на  стойку

поддержки.

Телескопическая  четырехсекционная  стрела  состоит  из  основания  стрелы –

первой 1 секции (рисунки 3.17.1 –3.17.4) и трех выдвижных секций 2, 3, 4. Основная и
выдвижные секции представляют собой коробчатые сварные конструкции.

В  исходном  положении,  когда  все  секции  полностью  втянуты,  длина  стрелы

составляет 9,9 м. При полностью выдвинутых секциях длина стрелы 30,7 м.

Выдвижение  и  втягивание  секций  стрелы  выполняется  механизмом

телескопирования  стрелы,  который  размещен  внутри  стрелы  и  состоит  из  двух
длинноходовых  гидроцилиндров 7, 8 и  двух  канатных  полиспастов:  выдвижения  и
втягивания.  В  задней  части  основания  стрелы  расположены  два  отверстия  для
шарнирного  соединения  со  стойками  поворотной  рамы.  Шток  гидроцилиндра
выдвижения 8 второй 2 секции стрелы соединяется с первой 1 секцией стрелы осью 19.
На нижней стенке первой 1 секции расположен кронштейн для соединения со штоком
гидроцилиндра подъема стрелы.



Вторая 2 выдвижная  секция  стрелы  установлена  внутри  первой 1 секции  и

выдвигается  (втягивается)  гидроцилиндром 8 выдвижения  секций  стрелы,  гильза
которого  крепится  к  кронштейнам,  расположенным  на  внутренней  поверхности
боковых стенок секции, а шток крепится к стенкам первой секции.

Гидроцилиндр двустороннего действия с полым штоком, через который рабочая

жидкость  подается  в  поршневую  полость  и  выдвигает  гильзу  вместе  со  второй 2
секцией, втягивание происходит при подаче рабочей жидкости в штоковую полость.



3-22

Схема восьмикратной запасовки грузового каната

Схема четырехкратной запасовки грузового каната

Схема однократной запасовки грузового каната

Вариант

4

11

7

6

5

9

10

8

7

6

5

9

10

8

1

2

7

6

5

3

4

1

2

7

6

5

3

4

1 –
2 –
3 –
4 –
5 –
6 –

основная крюковая подвеска;
блоки на основной крюковой подвеске;
клиновая обойма;
блоки на телескопической стреле;
направляющий ролик;
грузовой канат;

7 –
8 –
9 –

10 –
11 –

барабан грузовой лебедки;
блок на маске гуська;
блок в оголовке гуська;
вспомогательная крюковая подвеска;
ролик ограничителя

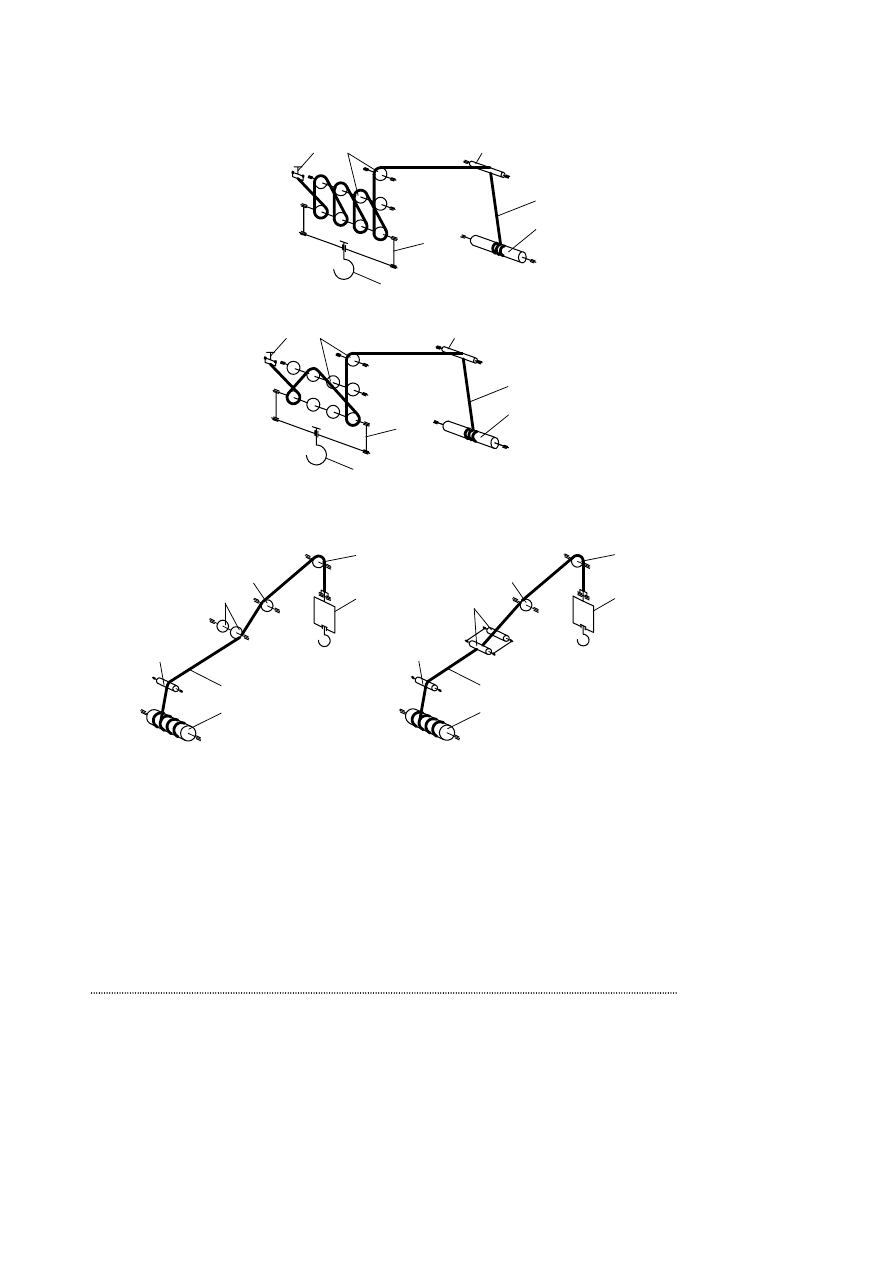

Рисунок 3.16 – Схемы запасовки грузового каната



3-23

4

13

6

1

7

8

9

10, 11

12

14

15, 16

17

10, 11

Б

Б

В

В

Г

Г

Д

Д

Д

Д

Д

Д

Е

Е

Ж

К

К

К

К

К

К

Р

Ц

Ц

Я

Я

3

2

5

I

А

А

Г

Г

Д

Д

Д

Д

Д

Д

Е

Е

Ж

К

К

К

К

К

К

Я

Я

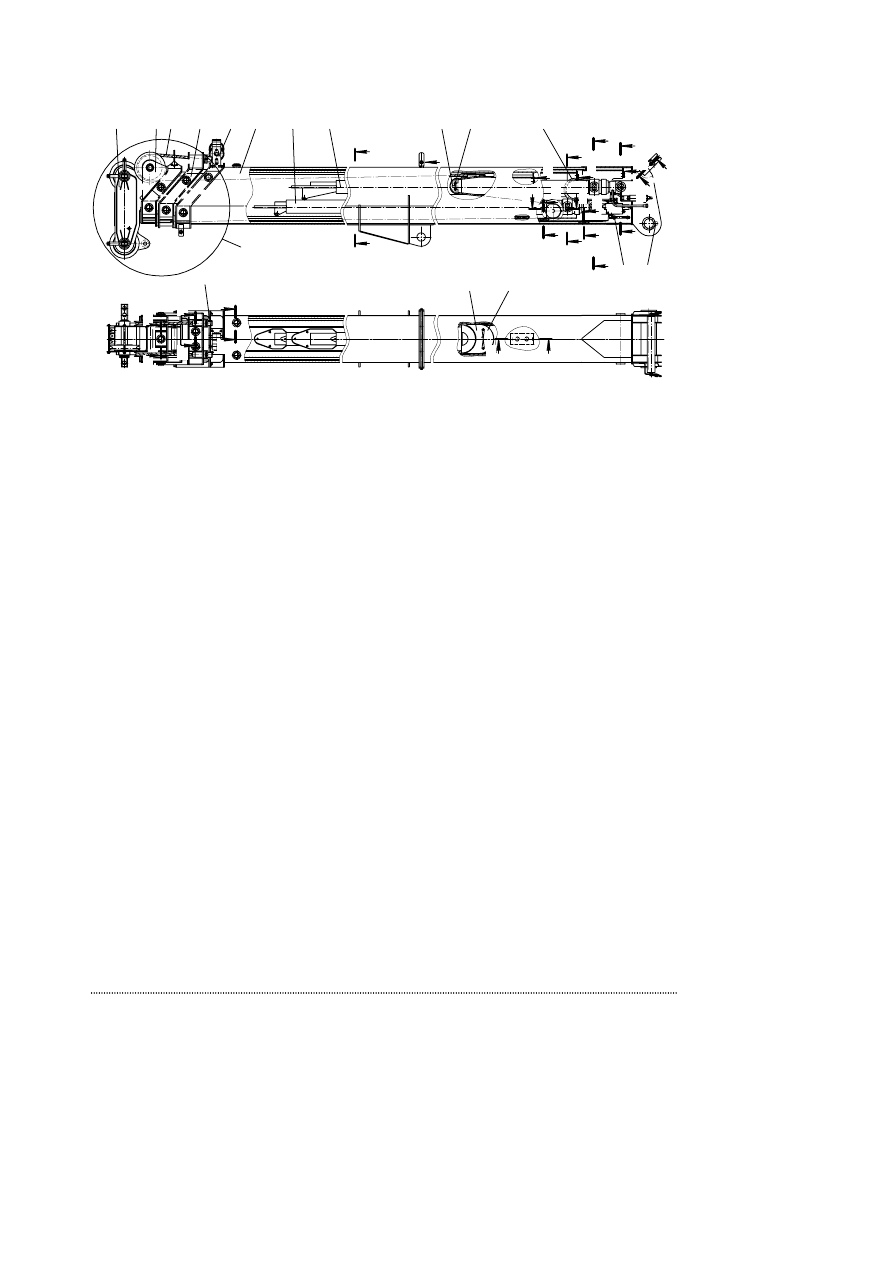

Рисунок 3.17.1 - Стрела телескопическая

1 –
2 –
3 –
4 –
5 –
6 –
7 –
8 –

9, 17 –

10, 15, 36, 64, 84, 86, 93–

11, 16, 29, 37, 47, 55,

65, 67, 75, 85, 87, 88 –

12 –
13 –
14 –
18 –

19, 21, 22, 23, 27, 28, 40,

46, 52, 66, 89, 90 –

20 –

24, 41, 49 –

25, 42, 44, 45, 50–

26, 30, 48, 68–

31 –

32, 62–

33, 34, 39, 53, 60, 61 –

35, 77, 78, 79, 80, 81, 82–

38, 54, 56, 58, 59 –

43, 51, 57, 71, 72, 73, 74 –

63, 91 –

69 –

70, 92–

76 –
83 –
94 –

первая секция (основание стрелы);
вторая (выдвижная) секция;
третья (выдвижная) секция;
четвертая (выдвижная) секция;
канат выдвижения четвертой секции;
ограничитель;
гидроцилиндр выдвижения (втягивания) третьей секций стрелы;
гидроцилиндр выдвижения (втягивания) второй секций стрелы;
кожухи;
болты;

шайбы;
рукав;
пресс масленка;
удлинитель;
упорное кольцо;

оси;
кольцо;
блоки;
втулки;
шплинты;
седло ползуна;
прокладки;
ползуны;
упоры;
винты;
гайки;
трубы;
кронштейн;
ролики;
канат втягивания четвертой секции;
ригель;
планка



3-24

Третья секция

Канат выдвижения

Четвертая секция

Вторая секция

Третья секция

Канат втягивания

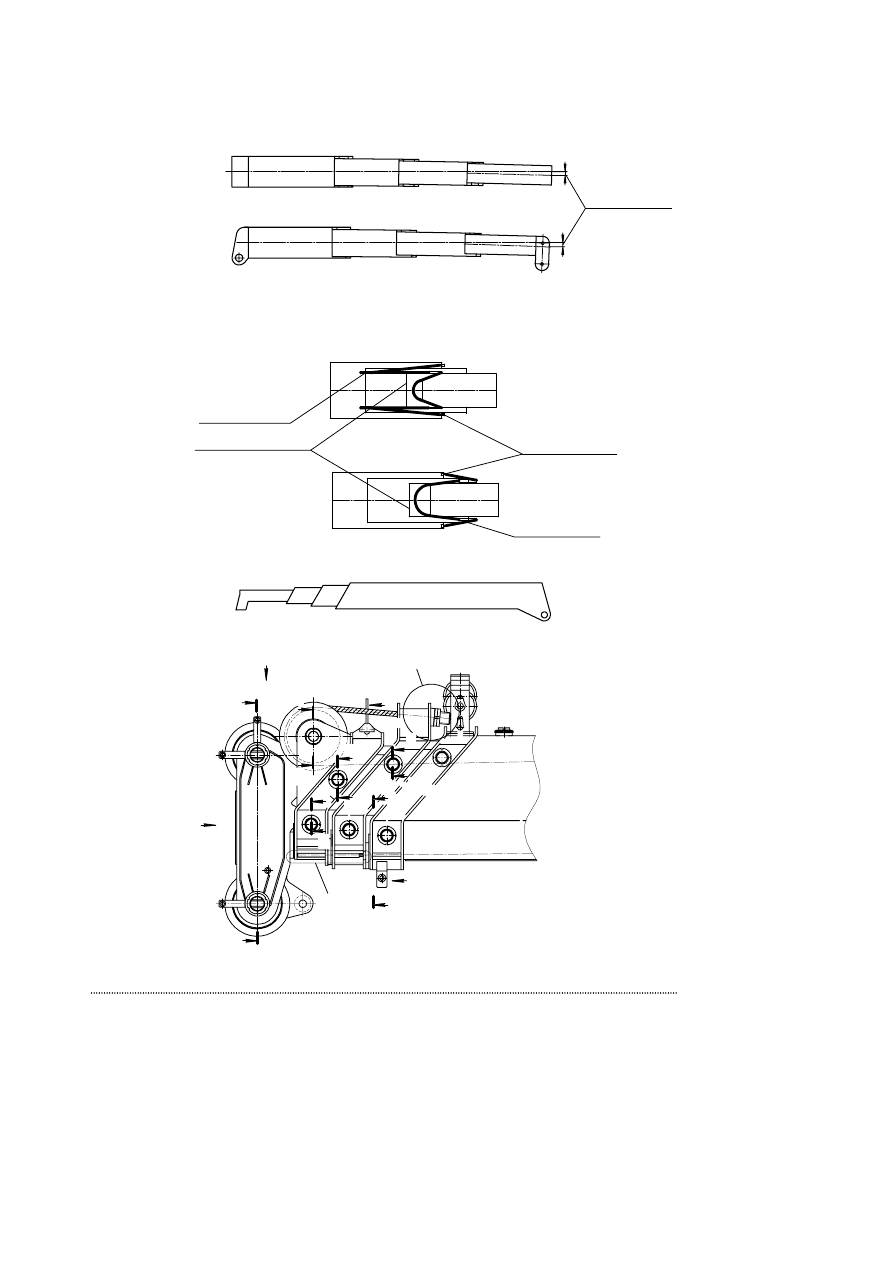

Схема запасовки канатов выдвижения и втягивания

четвертой секции стрелы

Нумерация секций стрелы

1

2

3

4

Максимальные отклонения стрелы при полностью выдвинутых секциях

в горизонтальной плоскости

в вертикальной плоскости

У

Ф

И

И

Э

Т

З

З

Л

Л

С

Ю

не более 80 мм

I

М

М

Н

Н

П

П

З

З

Л

Л

С

М

М

Н

Н

П

П

Рисунок 3.17.2 - Стрела телескопическая
