Автокран КС-45717А-1Р Ивановец. Руководство - часть 4

1-13

430

1400

8495

3810

1300

11945

9922

1200

2915

3970

5433

253

430

1200

Рисунок 1.2 – Общий вид крана в транспортном положении с гуськом

Рисунок 1.1 – Общий вид крана в транспортном положении сбоку

А –

-О

–

пята стрелы;
ось вращения поворотной платформы

1-14

2900

2500

280

2032

1792

2264 (выносные опоры втянуты)

6000 (выносные опоры выдвинуты)

Рисунок 1.4 – Общий вид крана на выносных опорах

Рисунок 1.3 – Общий вид крана в транспортном положении спереди

1-15

1900 - 8600

11100 - 2900

L= 9,9 м

1900 - 9700

L= 11 м

12300 - 3000

14200 - 3100

2500 - 11700

4000 - 15700

5000 - 19700

6000 - 21700

7500 - 27700

3000 - 13700

4500 - 17700

6500 - 23700

7000 - 25700

L=15 м

16200 - 3200

L= 17 м

17800 - 3300

L= 19 м

19800 - 3400

L= 21 м

21600 - 3500

L= 23 м

23700 - 3600

25400 - 3700

L= 13 м

Угол наклона гуська 0

39900 - 24300

L=39,7м

(стрела 30,7 м с гуськом длиной 9 м)

L=39,7м

(стрела 30,7 м с гуськом длиной 9 м)

9000 -31000

13700 -31000

8000 - 29000

L= 29 м

L= 30,7 м

31200 - 7000

Угол наклона гуська 30

37900 - 22800

29500 - 3900

27500 - 3800

L= 27 м

L= 25 м

L= 9,9 м

L= 11 м

L=15 м

L= 17 м

L= 19 м

L= 21 м

L= 23 м

L= 13 м

L= 29 м

L= 30,7 м

L= 27 м

L= 25 м

Рисунок 1.5 – Общий вид крана в рабочих

положениях с грузом

L – длина стрелы

1-16

9 10

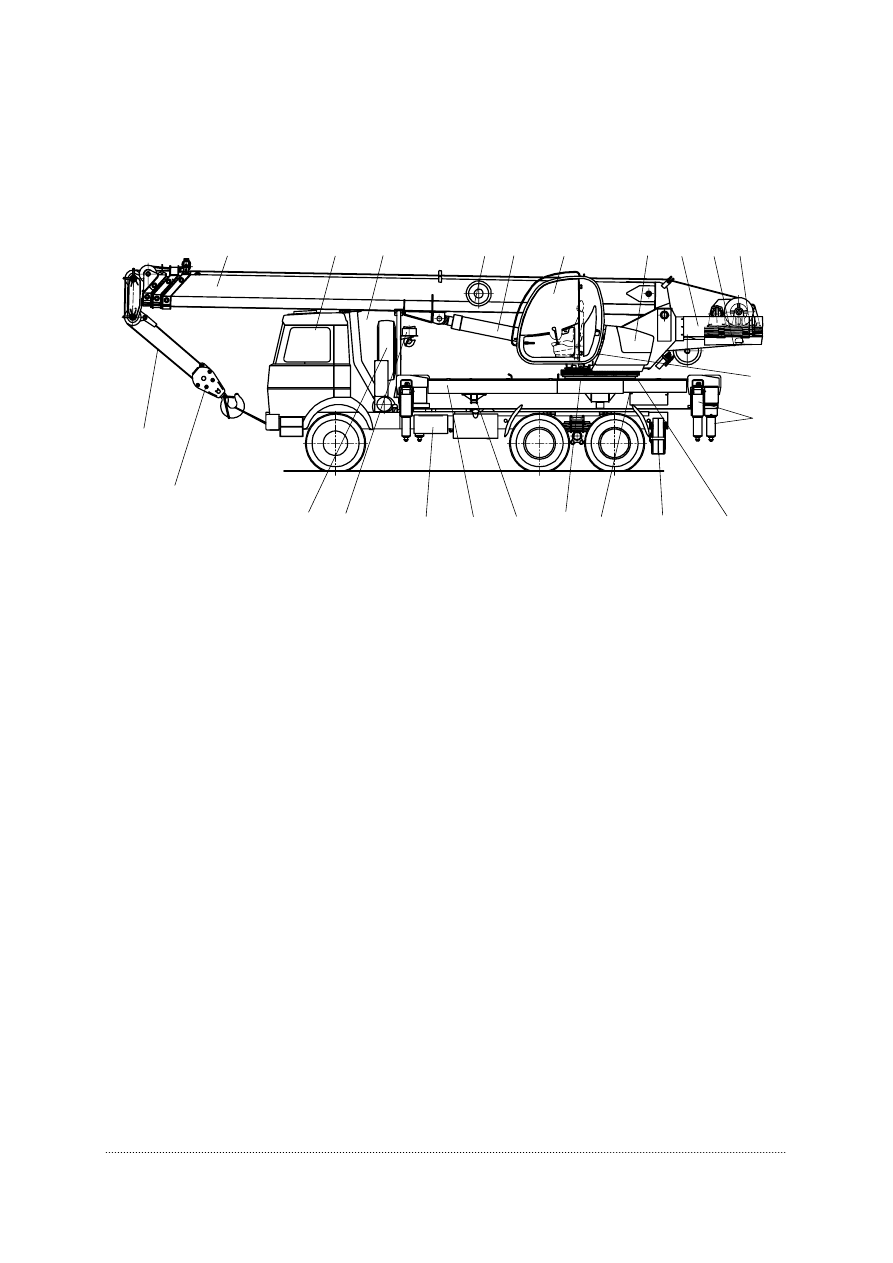

Рисунок 1.6 – Состав крана КС-45717А-1Р

1 –
2 –
3 –
4 –
5 –
6 –
7 –
8 –
9 –

10 –
11 –

стрела телескопическая;
шасси;
стойка поддержки стрелы;
ограничитель грузоподъемности;
механизм изменения вылета;
кабина крановщика;
капот;
платформа поворотная;
противовес;
механизм подъема;
система обогрева кабины;

12 –
13 –
14 –
15 –
16 –
17 –
18 –
19 –
20 –
21 –
22 –
23 –

опора поворотная;
опоры выносные;
механизм поворота;
опорная рама;
подпятник;
облицовка;

привод насоса;
запасное колесо;
основная крюковая подвеска;
вспомогательная крюковая подвеска;
инвентарные подкладки;
грузовой канат.
