4-2-5  Экран проверки задания/отмены целевых точек

 (511K-0028-0R)

Функция  задания  целевых  точек  применяется  для  запоминания
определенного  положения  крюковой  подве ски  с  целью
восстановления этого положения в будущем.
Нажатием  соответствующей  кнопки  вызывают  экран  проверки
задания/отмены целевых точек.

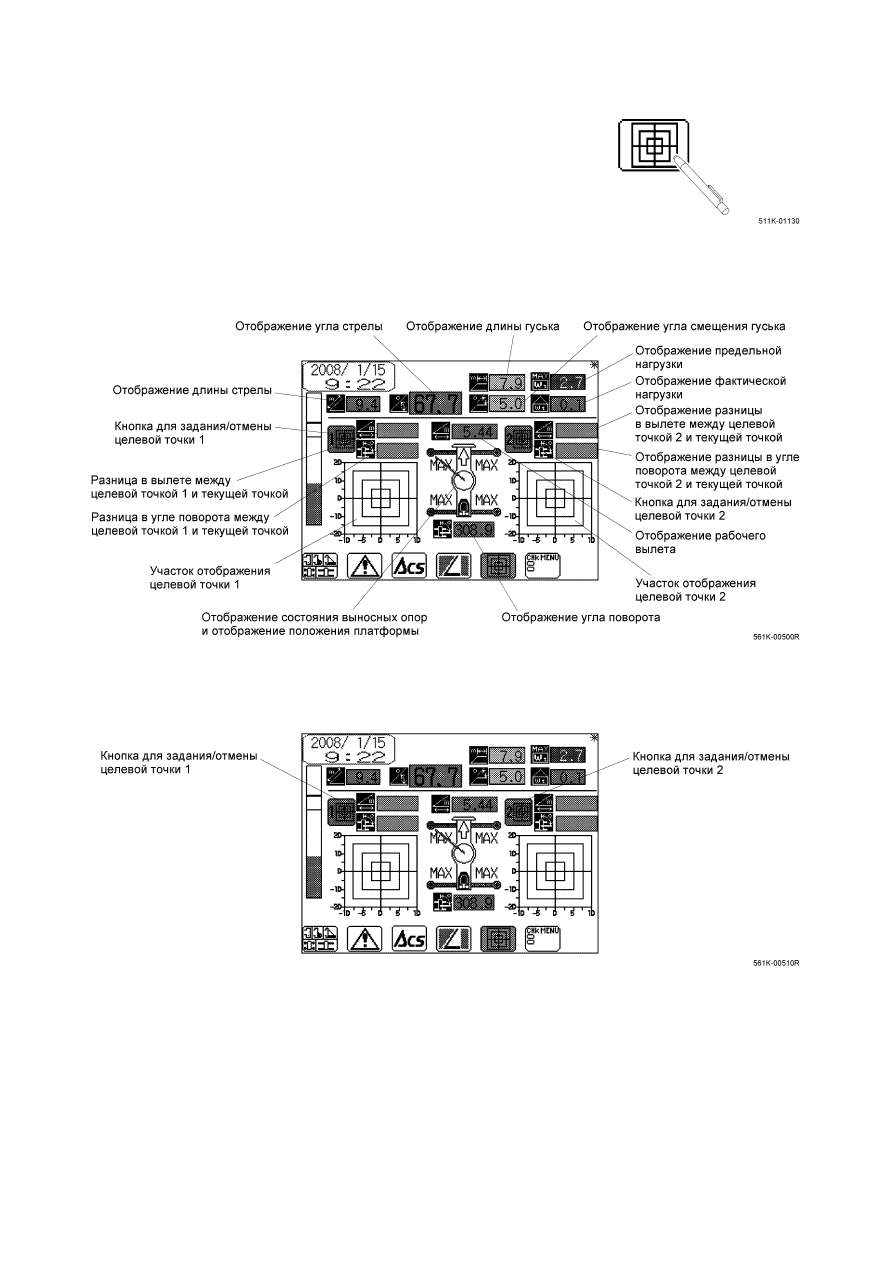

 (1) Описание элементов на экране

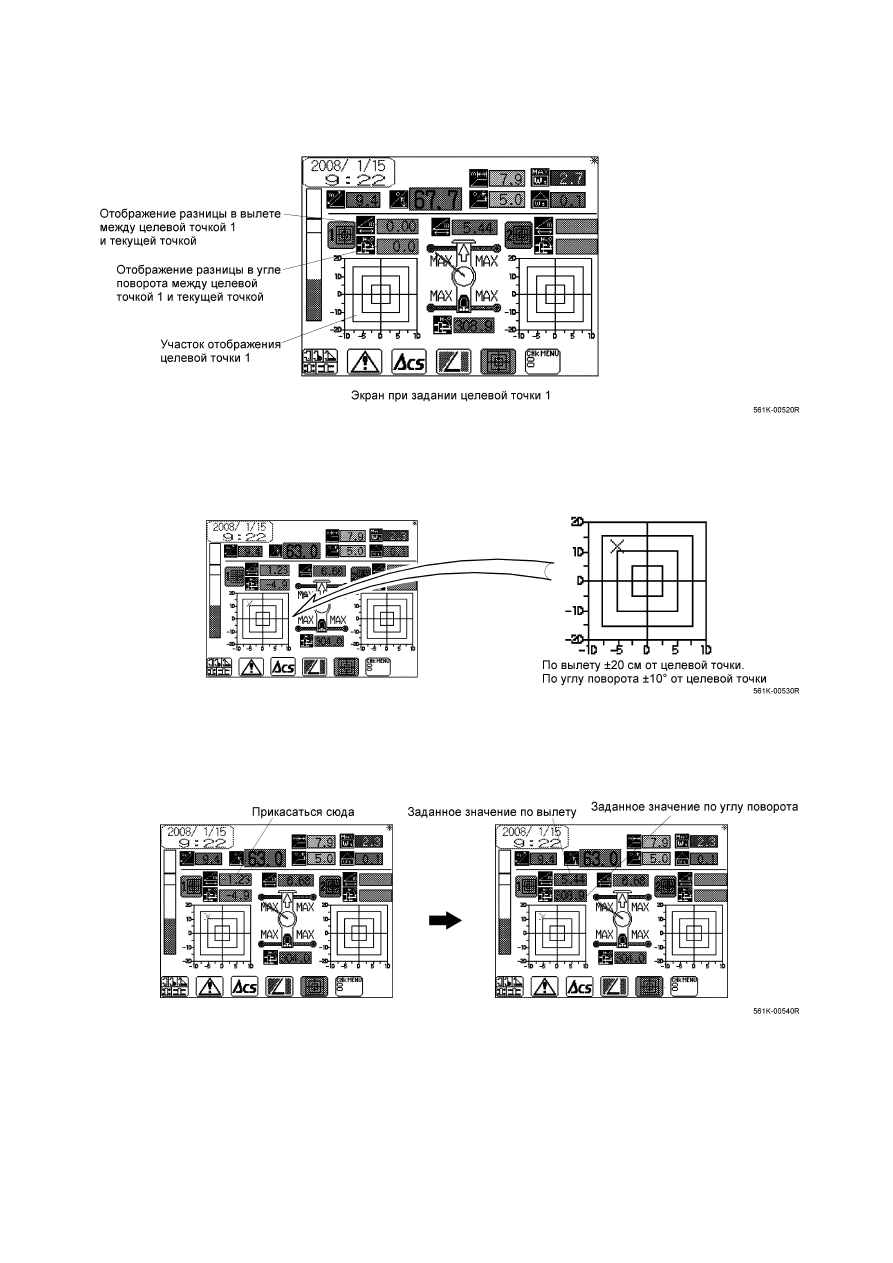

 Ниже приведен экран проверки задания/отмены целевых точек.

 (2)  Задание целевой точки
 1)

Целевые точки задают с помощью кнопок задания/отмены целевой точки 1 и 2.

- 43 -

 2)

В  участке  отображения  целевой  точки  появляется  знак  «Х»,  что  означает  завершение  задания  целевой
точки.

 3)

При  изменении  угла  поворота  или  положения  стрелы  знак  «Х»  перемещается  соответственно,  как
показано ниже.

 4)

Когда  задана  целевая  точка,  заданные  значения  по  вылету  и  углу  поворота  не  отображаются.  Для
проверки этих значений прикасаются к участку, где отображается разница между заданным и текущим
вылетом. При этом вместо отображения разницы появляется отображение заданных значений.

- 44 -

4-2-6  Экран меню проверки

 (611K-0014-0R)

«Экран меню проверки» появляется при нажатии соответствующей
кнопки переключения экранов. Данный экран применяется для
проверки резервного питания, настроек дисплея, модели крана и
других параметров.

При  появлении «экрана  меню  проверки»  крановое оборудование становится в состоянии
автоматической остановки.

(511K-0060-0R)

 (1) Описание элементов на экране



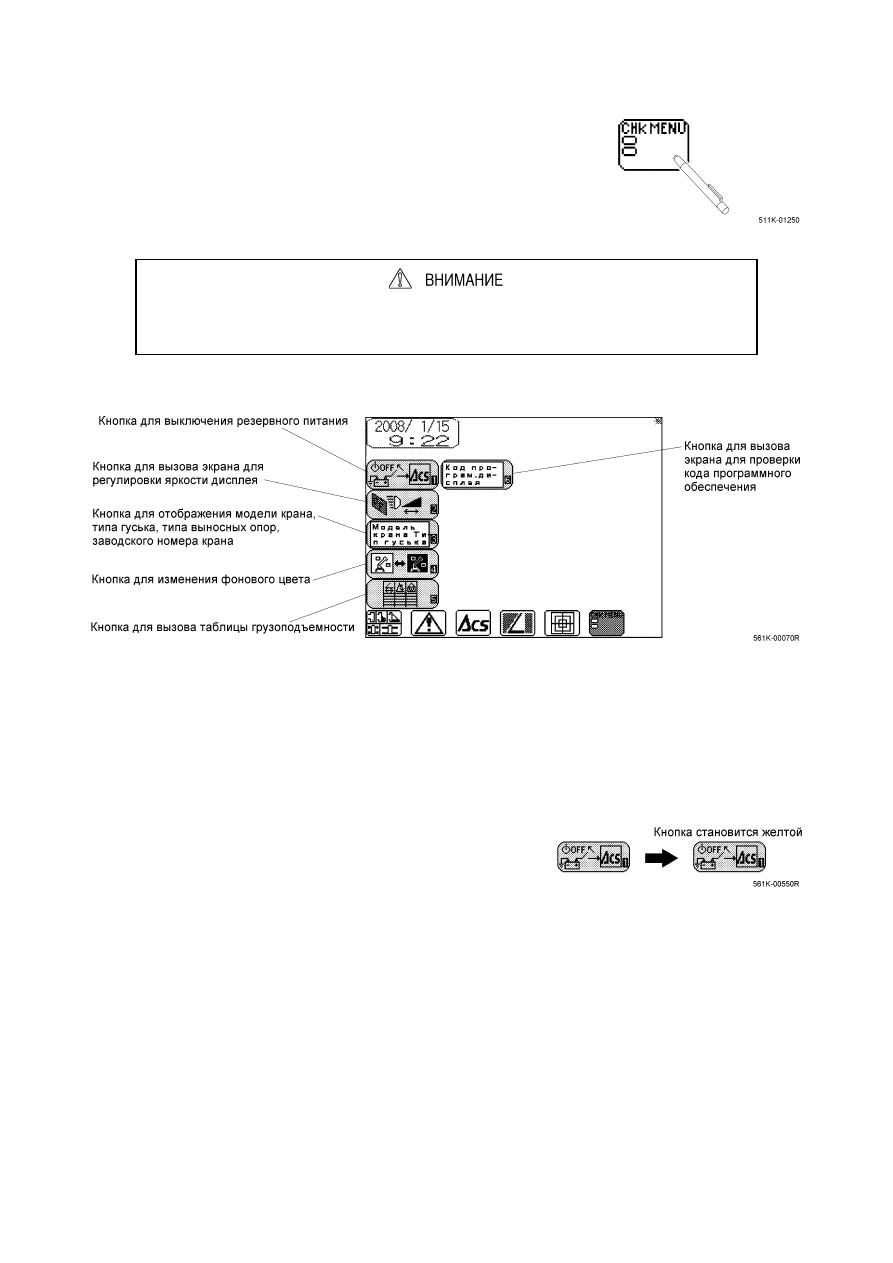

 С этого экрана можно вызвать различные экраны путем нажатия соответствующих кнопок.

 (2) Кнопка выключения резервного питания


 После перевода включателя стартера в положение Выкл. подача питания к главному блоку и дисплейному

блоку MS-200 продолжается в течение 90 минут.



 Нажатием  данной  кнопки  можно  отключить  питание  сразу  после  перевода  включателя    стартера  в

положение Выкл.

 1)

Данная  кнопка  при  нажатии  становится  желтой.  В  этом
состоянии при выключении включателя стартера питание к
ACS  сразу  отключается  без  подачи  резервного  питания  в
течение 90 минут.

- 45 -

 2)

Прекращение  подачи  питания  можно  подтвердить  по
гашению светодиодного индикатора на дисплейном блоке.



 Когда  выключатель  механизма  отбора  мощности  включен,

светодиодный  индикатор  питания  загорается  зеленым  или
красным светом.

Кнопка выключения резервного питания появляется не только на «экране меню проверки»,
но и на «экране настройки часов».

(511K-0069-0R)

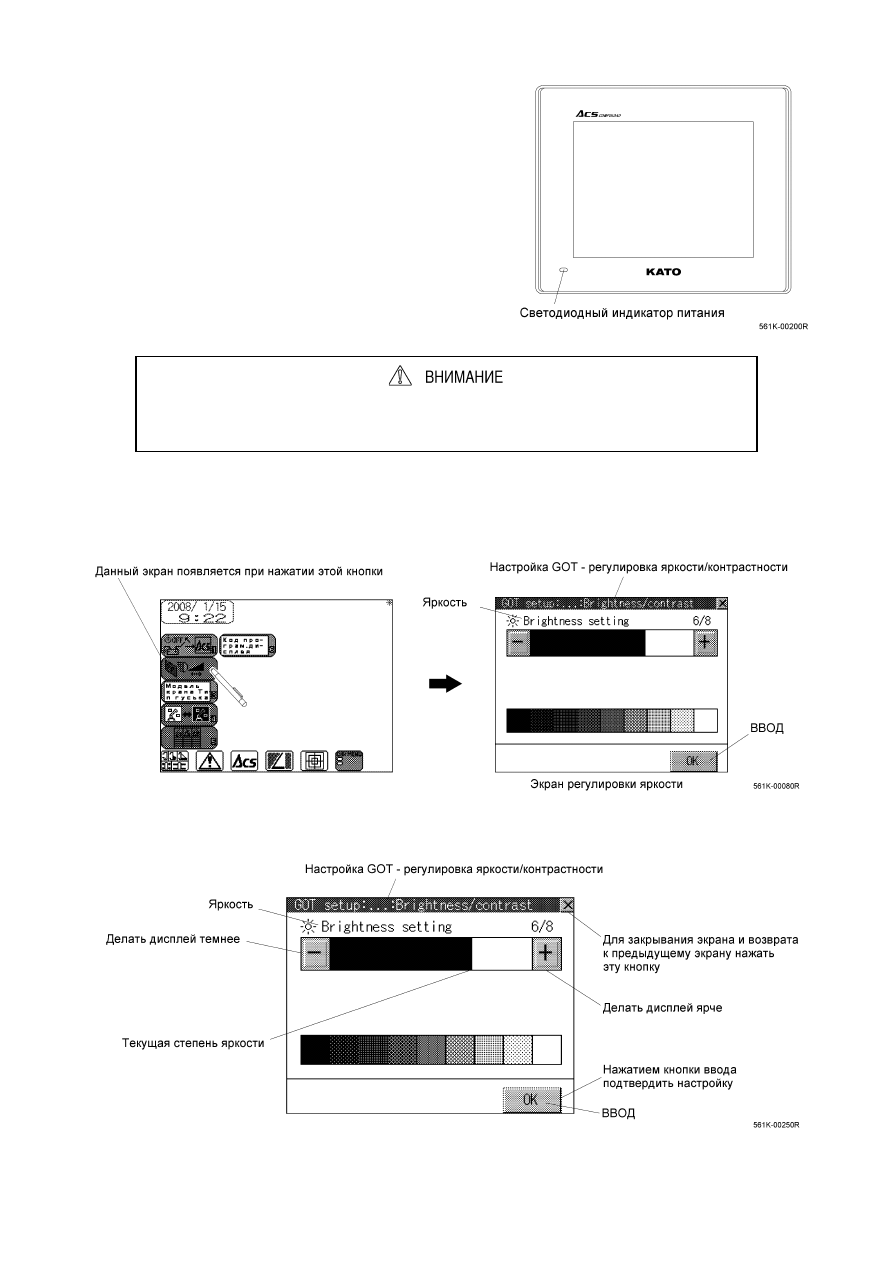

 (3) Экран регулировки яркости дисплея


 Данный экран применяется для регулировки яркости дисплея.

 1)

Вызовут экран регулировки яркости дисплея.

 2)

Регулируют яркость на появившемся экране.
