Автоматический ограничитель грузоподъёмности MS-200 для крана SR-300LS - часть 10

- 34 -

 3)

При отпускании педали выдвижения/втягивания стрелы исчезает пиктограмма  .

•  Автоматическая  регулировка  индикатора  длины  стрелы  при  полном  втягивании  не

производится,  если операция по втягиванию стрелы выполняется в сочетании с другой
операцией.

•  Автоматическая  регулировка  длины  стрелы  при  полном  втягивании  производится

только  тогда,  когда  втягивание  стрелы  начинается  с  длины,  превышающей
минимальную длину на 2 м или более.

(561K-0004-0R)

4-2-3  Экран предпусковой проверки ACS

 (611K-0013-0R)

•  Нажатием  соответствующей  кнопки  вызывают  «экран

предпусковой проверки ACS».

•  Данный экран применяется для проверки угла поворота, длины стрелы, угла наклона стрелы и детекторов

нагрузки. Для каждого детектора показываются стандартная и фактическая величины. При этом сообщение
«ОК» появляется для каждой стандартной величины, если фактическая величина находится в допустимых
пределах  в  сравнении  с  стандартной.  Если  «ОК»  показывается  для  всех  детекторов,  это  означает,  что  все
детекторы работают нормально.

•  Когда  «ОК»  появляется  для  всех  стандартных  величин  на  «экране  предпусковой  проверки ACS», кран

найдется в состоянии автоматической остановки. Следует проверять, что каждый рычаг и педаль управления
не действует.

- 35 -

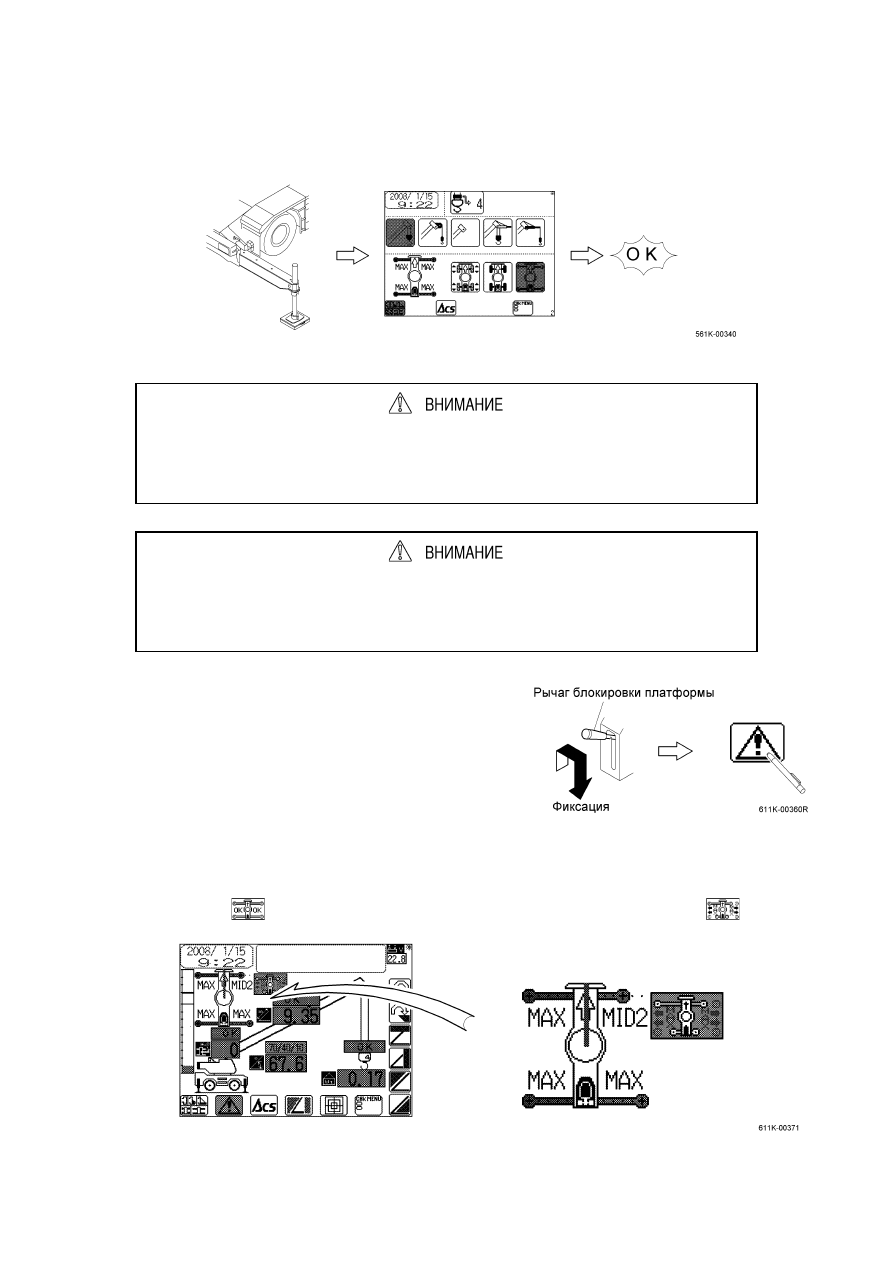

 (1) Порядок проведения предпусковой проверки ACS
 1)

Выдвинув выносные опоры полностью, убеждаются, что кран находится в горизонтальном положении,
затем вводят состояние выносных опор и состояние стрелы с «экрана задания рабочего состояния».

Данная  проверка  невозможна,  если  выносные  опоры  установлены  в  положении  для
передвижения с поднятым грузом или  работы на шинах в стационарных  условиях. Надо
обязательно установить кран на полностью выдвинутых выносных опорах.

(511K-0054-0R)

Выбирают  любое  состояние  стрелы  кроме  состояния  для  установки  гуська.  В  ходе
выполнения операции по установке гуська невозможно проводить предпусковую проверку
ACS.

(511K-0055-0R)

 2)

При направленном вперед крановом оборудовании переводят
рычаг  блокировки  платформы  в  положение  блокировки,
затем  вызывают  «экран  предпусковой  проверки ACS»
нажатием кнопку для вызова этого экрана.



①  Проверка состояния выносных опор



  Если  хотя  бы  одна  из  выносных  опор  не  выдвинута  полностью,  следующий  экран  появляется  и

пиктограмма

, отображающаяся рядом со схемой выносных опор, превращается в

.

- 36 -

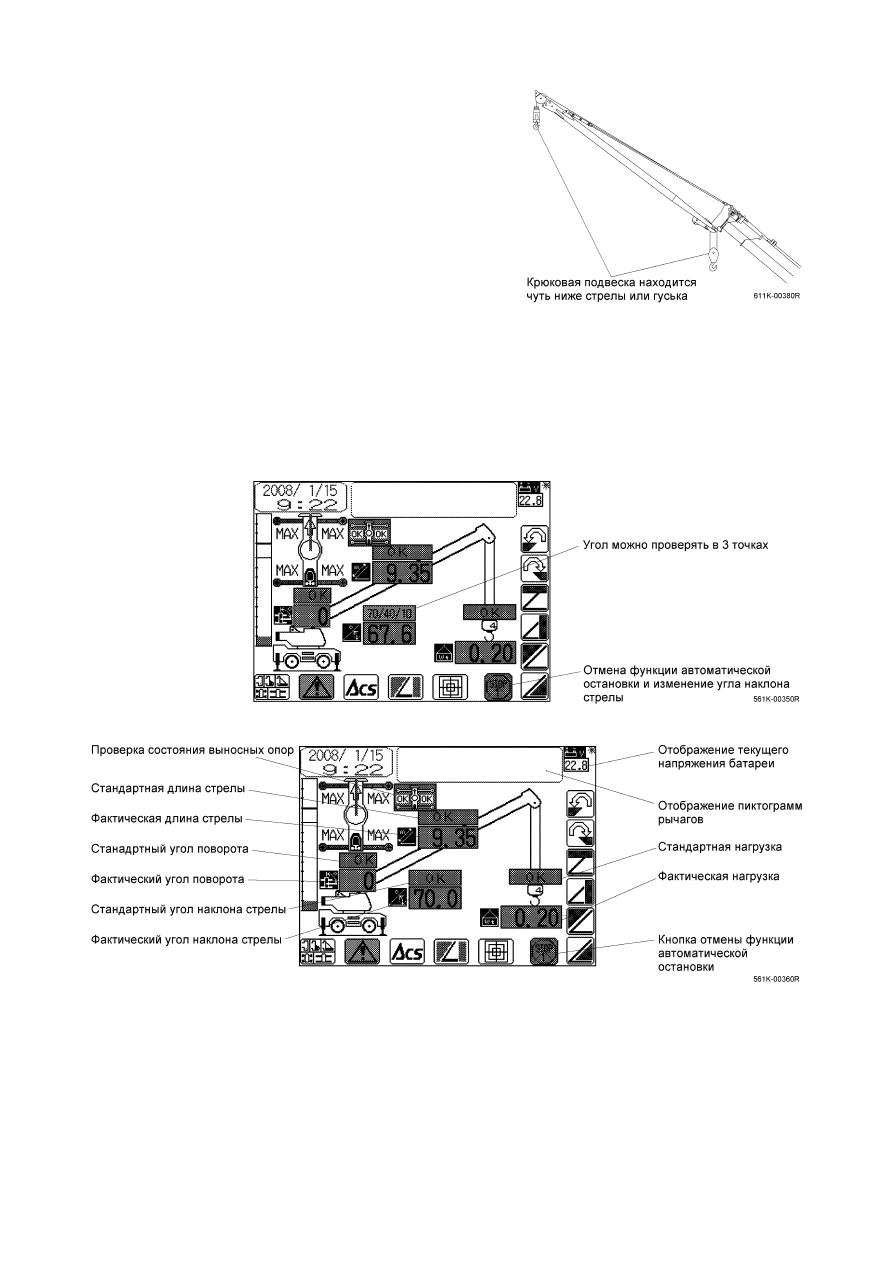

 3)

Устанавливают  крановую  установку  в  такое  положение,
чтобы фактические величины длины стрелы и угла наклона
стрелы совпали с стандартными величинами длины и угла,
отображенными  на  «экране  предпусковой  проверки ACS».
При этом крюковую подвеску оставляют в положении чуть
ниже стеры или конца гуська.



 Убеждаются  в  появлении  сообщения  «ОК»  для  каждой

стандартной величины.



①  Проверка угла стрелы



  Проверку  углы  стрелы  проводят  в  трех  точках – 10, 40, 70º для  работы  стрелой  или  работы

вспомогательным  одноканатным  блоком.  Для  проверки  при  других  углах  нужно  отменить  функцию
автоматической  остановки.  Отмену  функции  автоматической  остановки  для  изменения  положения
крана производят путем нажатия кнопки, показанной ниже на рисунке.

- 37 -

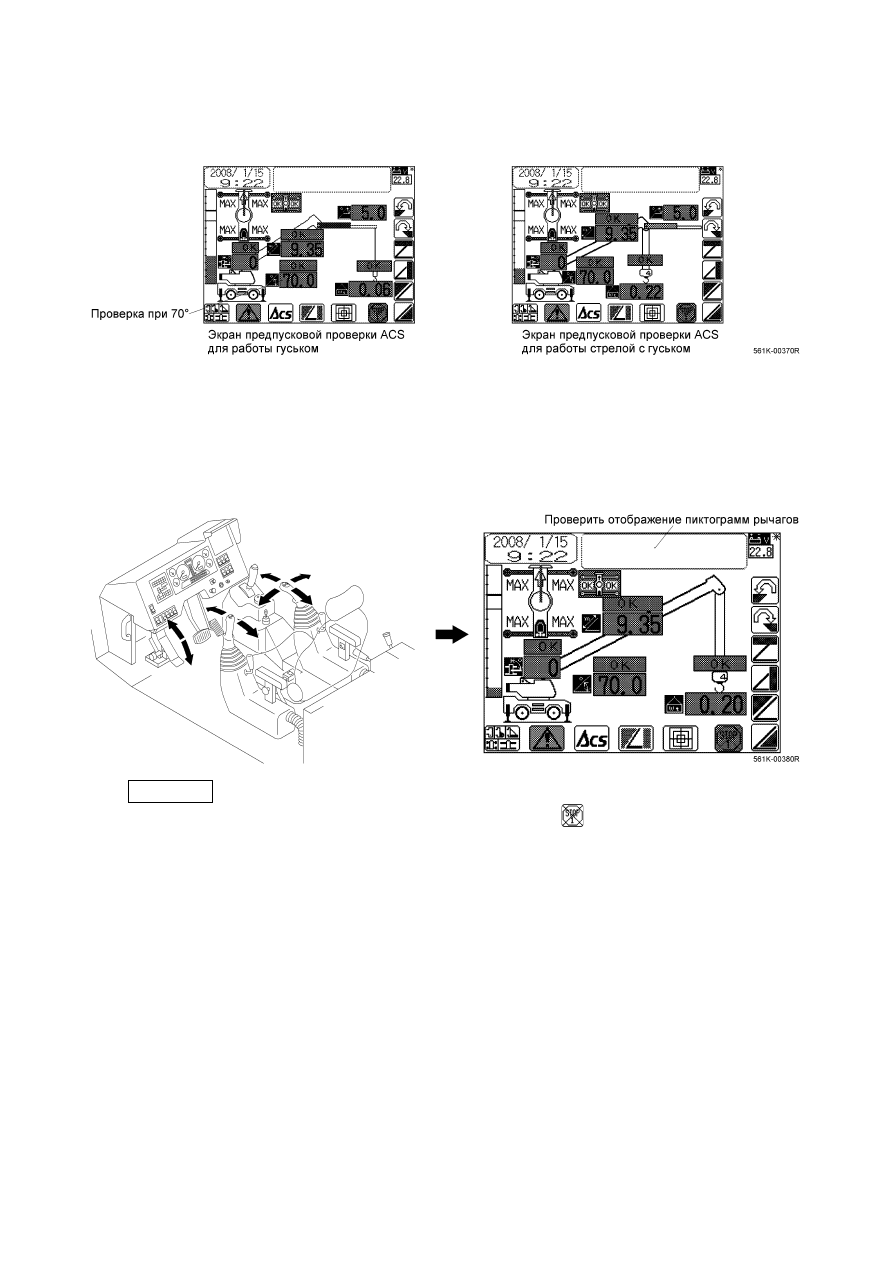

②  Экран предпусковой проверки ACS для работы гуськом или работы стрелой с гуськом



  Проводят  предпусковую  проверку ACS для  работы  гуськом  или  работы  стрелой  с  гуськом  при  угле

наклона стрелы 70º.

 4)

Когда  сообщение  «ОК»  появляется  для  каждой  стандартной  величины,  срабатывает  функция
автоматической  остановки.  Манипулировая  органами  управления  для  подъема/опускания  стрелы,
подъема/опускания  крюковой  подвески  лебедкой,  выдвижения/втягивания  стрелы,  убеждаются,  что
соответствующее  движение  не  происходит  и  отображение  пиктограмм  рычагов  соответствует
осуществляемым операциям.

Примечание

Для отмены функции автоматической остановки нажимают кнопку

, расположенную в нижнем правом

углу экрана.
