 (2) Экран ACS при выборе установки гуська для состояния стрелы.


 Поскольку  установка  гуська  не  относится  к  крановым

операциям, кнопки задания/отмены предельных положений не
отображаются.  Следует  отметить  также,  что  даже  если
установлены  предельные  положения,  крановое  оборудование
не останавливается при достижении таких пределов.

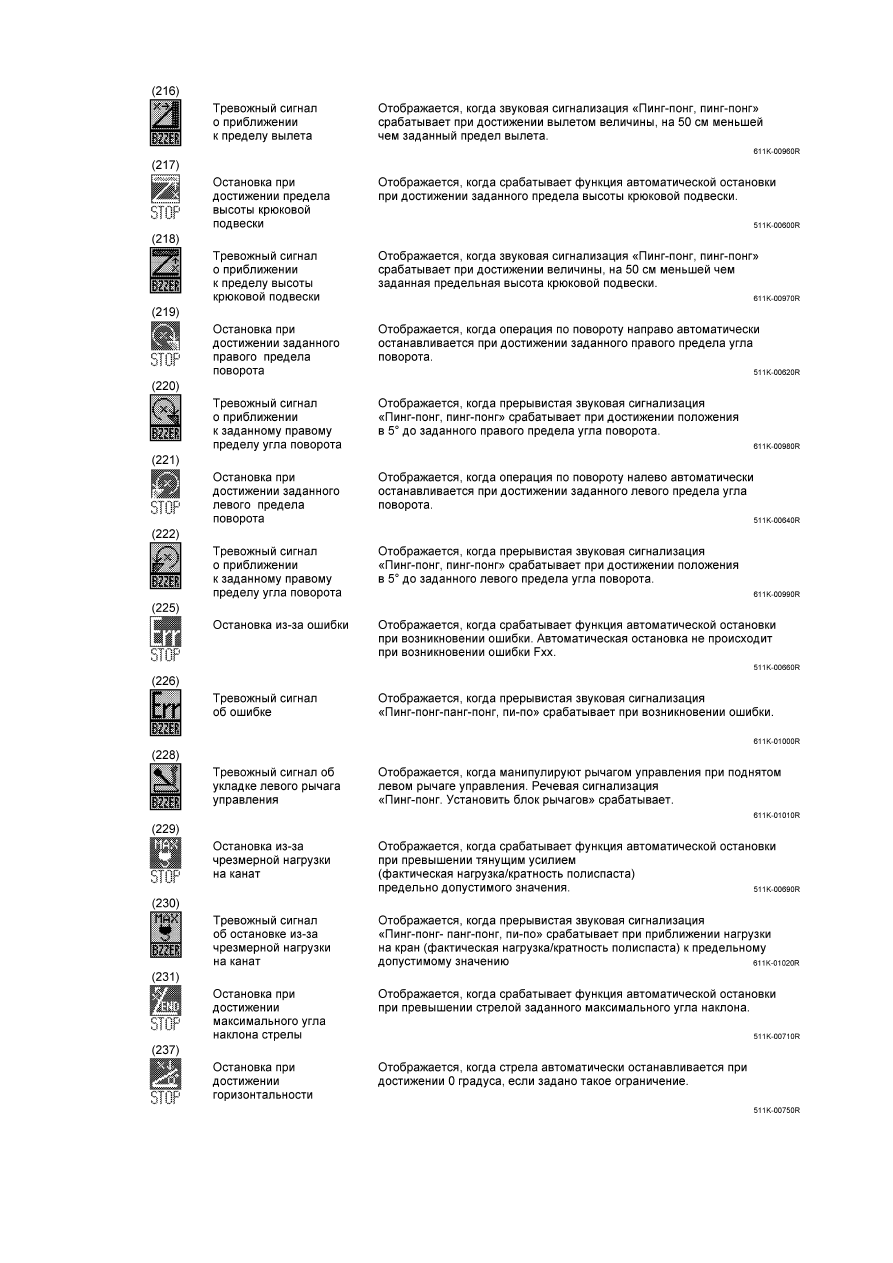

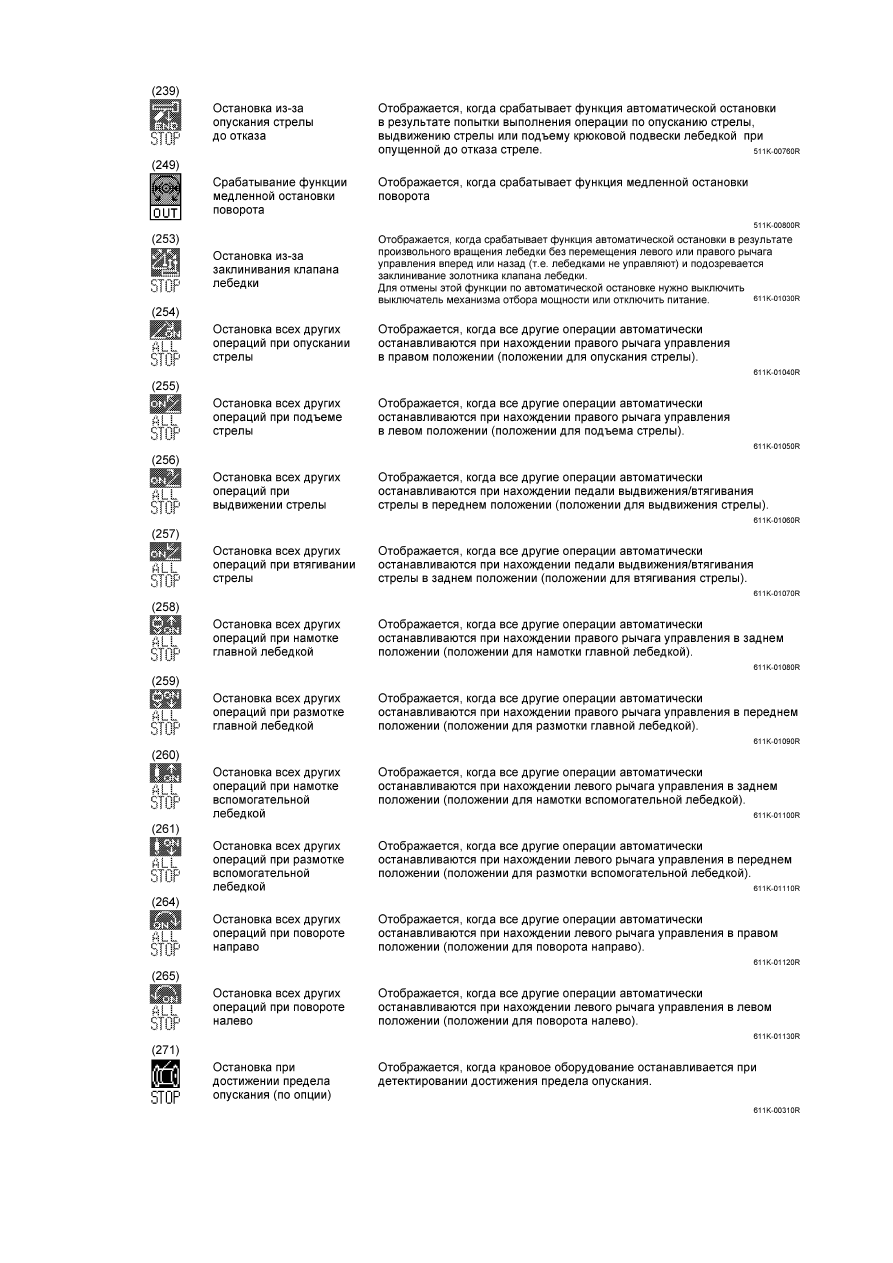

Если  для  состояния  стрелы  выбрана  установка  гуська,  функции  предупреждения  и
автоматической остановки не срабатывают даже при переподъеме крюковой подвески, что
представляет опасность.
В режиме установки гуська можно выполнять операцию по установке или укладке гуська.
По  завершении  установки  или  укладки  гуська  следует  сразу  задать  нужное  состояние
стрелы.

(511K-0048-1R)

- 33 -

 (3) Автоматическая регулировка индикатора длины стрелы


 Если длина стрелы, показывающаяся на экране, не совпадает с фактической длиной, ее можно привести в

совпадение с последней (фактической) путем автоматической регулировки индикатора длины стрелы.



 Имеются 2 способа  автоматической  регулировки:  автоматическая  регулировка  при  полном  втягивании  и

автоматическая регулировка при втягивании/выдвижении первой подвижной секции.

 •

Автоматическая регулировка при полном втягивании



 Вызвав «экран ACS», нажатием на педаль выдвижения/втягивания стрелы втягивают стрелу полностью

без выполнения никаких других крановых операций. При этом педаль следует удерживать в положении
втягивания несколько секунд и после полного втягивания стрелы.

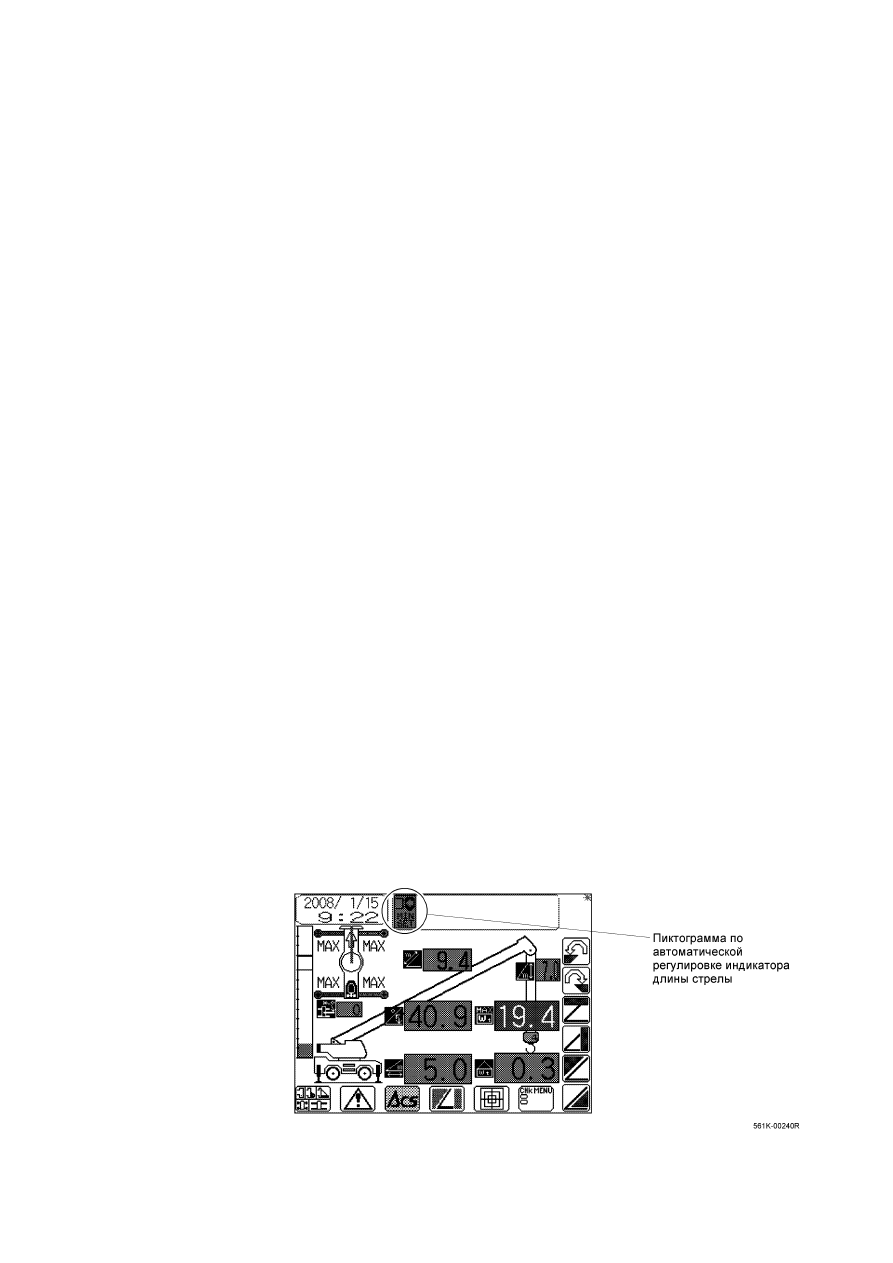

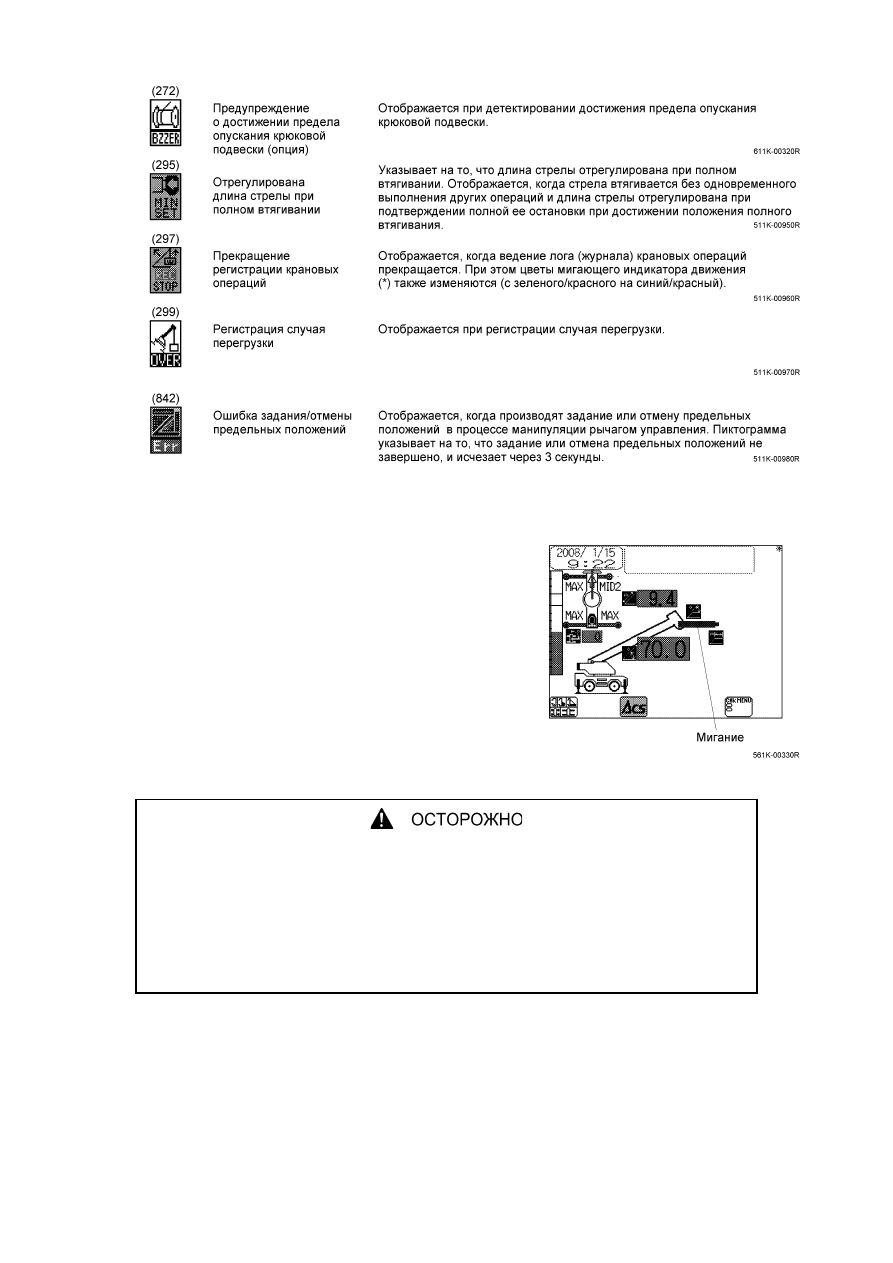

 Кода  произведена  автоматическая  регулировка,  соответствующая  пиктограмма  появляется  на  верхнем

участке «экрана ACS» и в поле отображения длины стрелы показывается значение минимальной длины
стрелы: 9,4 м. На этом завершена автоматическая регулировка.

 •

Автоматическая регулировка при втягивании первой подвижной секции



 Вызвав  «экран ACS», ставят  выключатель  выдвижения/втягивания  подвижных  секций  стрелы  в

положение  «Вторая  и  третья  подвижные  секции  стрелы».  Перемещают  педаль  выдвижения/втягивания
подвижных  секций  стрелы  в  сторону  втягивания,  втягивают  вторую  и  третью  секции  до  отказа  без
выполнения никаких других операций (первая секция выдвинута полностью).



 При  этом  педаль  следует  удерживать  в  положении  втягивания  несколько  секунд  и  после  полного

втягивания второй и третьей секций.



 Когда  произведена  автоматическая  регулировка,  соответствующая  пиктограмма  появляется  на  верхнем

участке  «экрана ACS» и  в  поле  отображения  длины  стрелы  показывается  значение  длины  стрелы  при
полном выдвижении первой подвижной секции: 16,4 м. На этом завершена автоматическая регулировка.

 •

Автоматическая регулировка при выдвижении первой подвижной секции



 Вызвав  «экран ACS», ставят  выключатель  выдвижения/втягивания  подвижных  секций  стрелы  в

положение «Первая подвижная секция стрелы». Перемещают педаль выдвижения/втягивания подвижных
секций  стрелы  в  сторону  выдвижения,  выдвигают  первую  секцию  до  отказа  без  выполнения  никаких
других операций (вторая и третья секции выдвинуты полностью).



 При  этом  педаль  следует  удерживать  в  положении  выдвижения  несколько  секунд  и  после  полного

выдвижения первой секции.



 Когда  произведена  автоматическая  регулировка,  соответствующая  пиктограмма  появляется  на  верхнем

участке  «экрана ACS» и  в  поле  отображения  длины  стрелы  показывается  значение  длины  стрелы  при
полном выдвижении первой подвижной секции: 16,4 м. На этом завершена автоматическая регулировка.
