Клапан обратный управляемый (рисунок 4.12) предназначен для поддержания
постоянной скорости опускания стрелы и втягивания секций поднятой стрелы
независимо от величины попутной нагрузки, которая вызывает превышение
скорости их движения, определяемой производительностью насоса, а также
для запирания поршневых полостей гидроцилиндров подъема стрелы и
выдвижения секций стрелы.

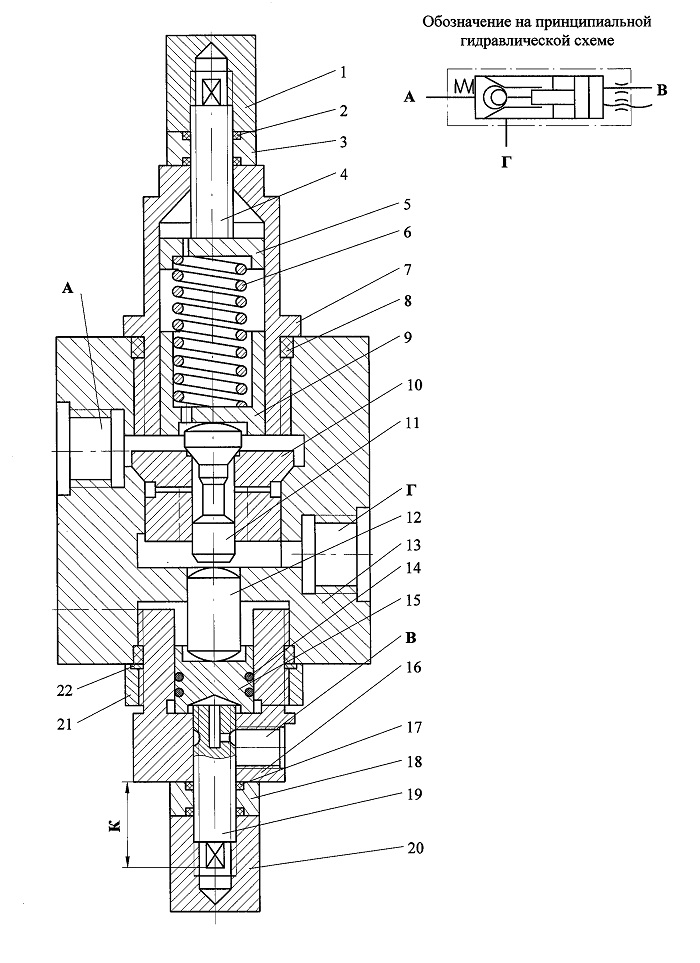

Клапан работает следующим образом. Под давлением рабочей жидкости,
подводимой через отверстие Г под обратный клапан 10, последний,
преодолевая усилие пружины 6, открывает проход жидкости к отверстию А
(соответствует операции «подъем»).
Проход рабочей жидкости в обратном направлении (соответствует операции
«опускание») становится возможным только после подачи давления
управления под поршень 15 через отверстие В. При этом поршень 15 через
толкатель 12 поднимает золотник 11, сжимая пружину 6, а клапан 10
давлением рабочей жидкости прижимается к корпусу 13.
Через щель переменного сечения между клапаном 10 и золотником 11 (в
зависимости от величины управляющего давления, обратно пропорционального
величине прилагаемой нагрузки) рабочая жидкость от отверстия А поступает
к отверстию Г.
Настройка клапана осуществляется с помощью регулировочного винта 4.
Винт 19 предназначен для опускания стрелы в транспортное положение при
неисправности гидропривода или двигателя шасси.
