4.7
Гидрораспределитель с электрическим управлением
автомобильного крана КС-45717-1
Гидрораспределитель с электрическим управлением служит для управления
изменением угла наклона блока цилиндров регулируемого гидромотора.
Техническая характеристика
Условный проход,
мм.............................................................................6
Давление номинальное, МПа
(кгс/см2).................................................25 (250)
Поток номинальный,
л/мин....................................................................16
Номинальное напряжение электромагнита,
В.....................................24
Номинальный ток электромагнита,
А...................................................1
Устройство гидрораспределителя показано на рисунке 4.5.
При обесточенном электромагните плунжер 4 занимает положение,
изображенное на рисунке (полость Т сообщается с полостью А, полость Р
перекрыта). Когда на электромагнит подается напряжение, плунжер 4 под
воздействием сердечника электромагнита перемещается вправо (по чертежу),
сжимая пружину 7. При этом полость Р сообщается с полостью А, а полость
Т перекрывается.

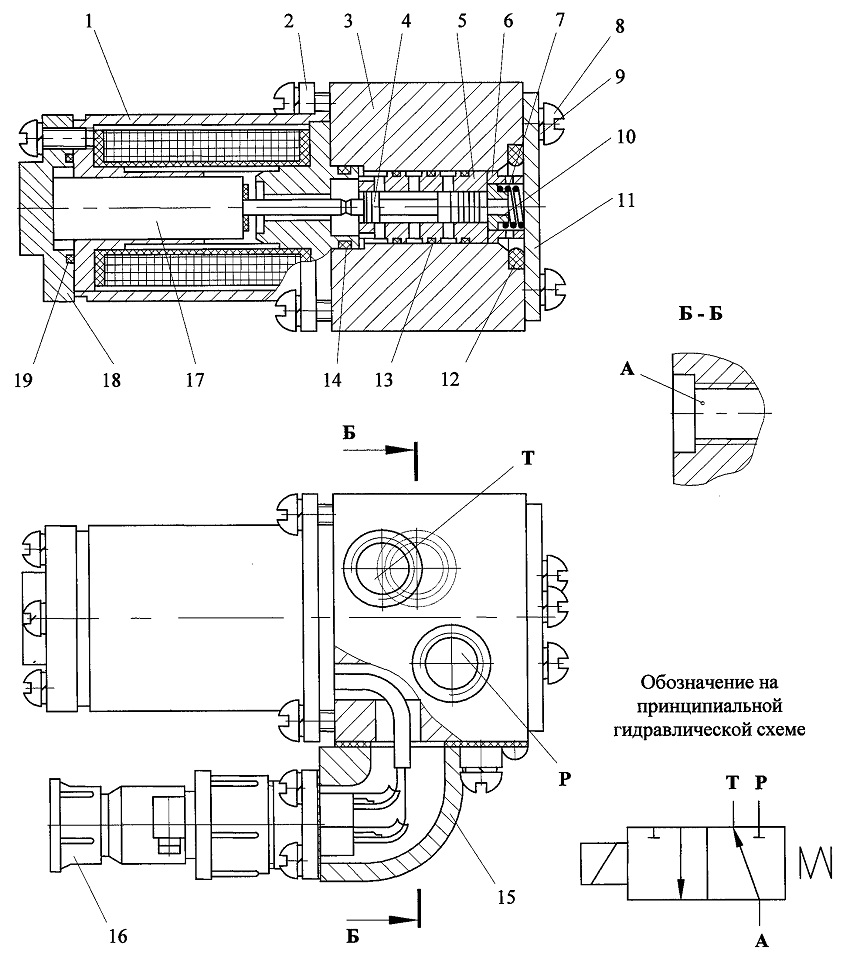

Рисунок 4.5 - Гидрораспределитель с
электрическим управлением
1 - корпус с
электромагнитом 2- фланец;
3 - корпус;
4- плунжер;
5 - гильза;
6- втулка;
7 - пружина;
8- винт;
9- шайба;
10- втулка;
11,18- крышки;
12,14,19- кольца уплотнительные; 13 - кольцо;
15 - угольник;
16 - разъем штепсельный;
17 - сердечник
Р - напор Т - слив
А - к гидромотору
