3 ОПИСАНИЕ И РАБОТА ПОВОРОТНОЙ ЧАСТИ КРАНА
КС-45717-1
3.1 Платформа поворотная автомобильного крана КС-45717-1
Поворотная платформа 1 (рисунок 3.1) является основанием поворотной
части крана и предназначена для установки механизмов и устройств
поворотной части крана.
Платформа представляет собой жесткую сварную конструкцию, изготовленную
из низколегированной стали.
Снизу к основанию платформы приварено кольцо для крепления опоры
поворотной.
3.2 Противовес автомобильного крана КС-45717-1
Для обеспечения устойчивости крана во время работы на поворотной
платформе под подлебедочной плитой 8 (рисунок 3.5) установлен противовес
5 (рисунок 3.1), представляющий стальную отливку массой 354 кг.

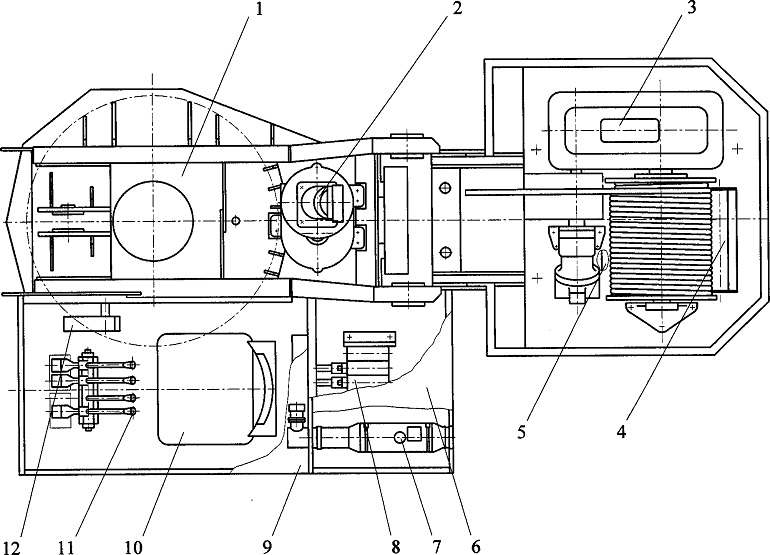

Рисунок 3.1 - Поворотная платформа с механизмами
автомобильного крана КС-45717-1
1 - платформа поворотная;
2 - механизм поворота;
3 - лебедка;
4- ролик прижимной;
5 - противовес;
6 - кожух;
7 - отопительная установка;
8- гидрооборудование;
9- кабина крановщика;
10- сиденье;
11 - рукоятки управления крановыми операциями;
12- педаль управления топливоподачей двигателя шасси
