2 ОПИСАНИЕ И РАБОТА НЕПОВОРОТНОЙ ЧАСТИ КРАНА
КС-45717-1
2.1 Неповоротная часть автомобильного крана КС-45717-1
Неповоротная часть является несущим основанием для поворотной части
крана. Неповоротная часть состоит из автомобильного шасси, на которое
установлены опорная рама с выносными опорами и привод насоса. Для
соединения поворотной платформы с опорной рамой на последней установлена
опора поворотная (опорноповоротное устройство).
2.1.1 Автомобильное шасси автомобильного крана КС-45717-1
Описание используемого на кране автомобильного шасси приведено в
Руководстве по эксплуатации на автомобили МАЗ, входящем в комплект
эксплуатационной документации крана.
2.1.2 Рама опорная автомобильного крана КС-45717-1
Опорная рама 5 (рисунок 2.1) служит основанием крановой установки и
представляет собой жесткую сварную конструкцию из продольных и
поперечных балок. В поперечные балки устанавливаются выносные опоры 3. В
средней части приварено опорное кольцо 7, на которое крепится опора
поворотная.
Рама устанавливается на лонжероны рамы шасси 6 и крепится к ним болтами
и стремянками.
2.1.3 Опоры выносные автомобильного крана КС-45717-1
Выносные опоры (рисунок 2.2) предназначены для увеличения опорного
контура крана в рабочем положении.
Каждая опора имеет два фиксированных положения - полностью выдвинутое и
полностью втянутое.
Выносная опора 3 представляет собой сварную балку коробчатого сечения.
Выносная опора перемещается в поперечной балке 2 опорной рамы
гидроцилиндром 1. Шток гидроцилиндра с помощью проставки 7 закреплен
шарнирно на выносной опоре, а корпус гидроцилиндра - на опорной раме.
На конце выносной опоры болтами 9 закреплена гидроопора 4 вывешивания
крана. Штоки гидроопор оканчиваются сферической головкой, к которой
крепится подпятник.
В транспортном положении выносные опоры в целях исключения
самопроизвольного выдвижения стопорятся фиксаторами 13, 15. Для этого
рукоятки фиксаторов 18 необходимо установить вниз. Перед выдвижением
выносных опор фиксаторы необходимо выключить, установив рукоятки
фиксаторов на упор 17.

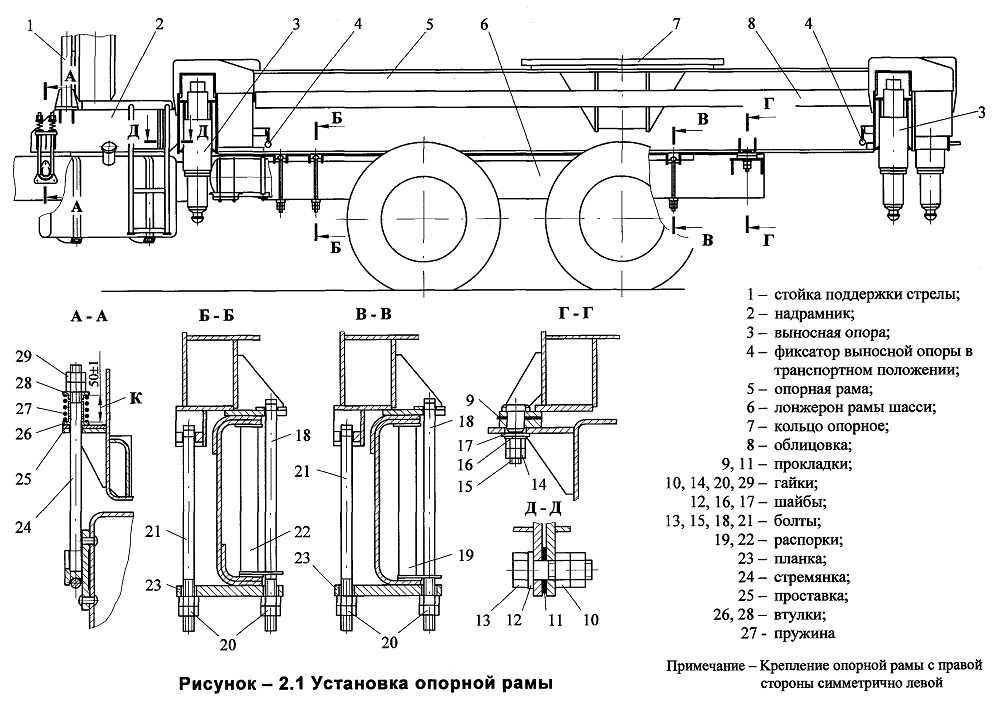

Рисунок - 2.1 Установка опорной рамы
автомобильного крана КС-45717-1
Рисунок 2.2 - Установка выносных опор
автомобильного крана КС-45717-1
1 - гидроцилиндр;
2 - передняя поперечная балка
опорной рамы;
3 - опора выносная;
4- гидроопора;
5, 8 - оси;
6, 12 - шплинты;
7 - проставка;
9- болт
10- шайба отгибная;
11 - шайба;
13, 15 - фиксаторы выносных опор в транспортном положении;
14- пружина;
16- скоба;
17 - упор;
18 - рукоятка фиксаторов
