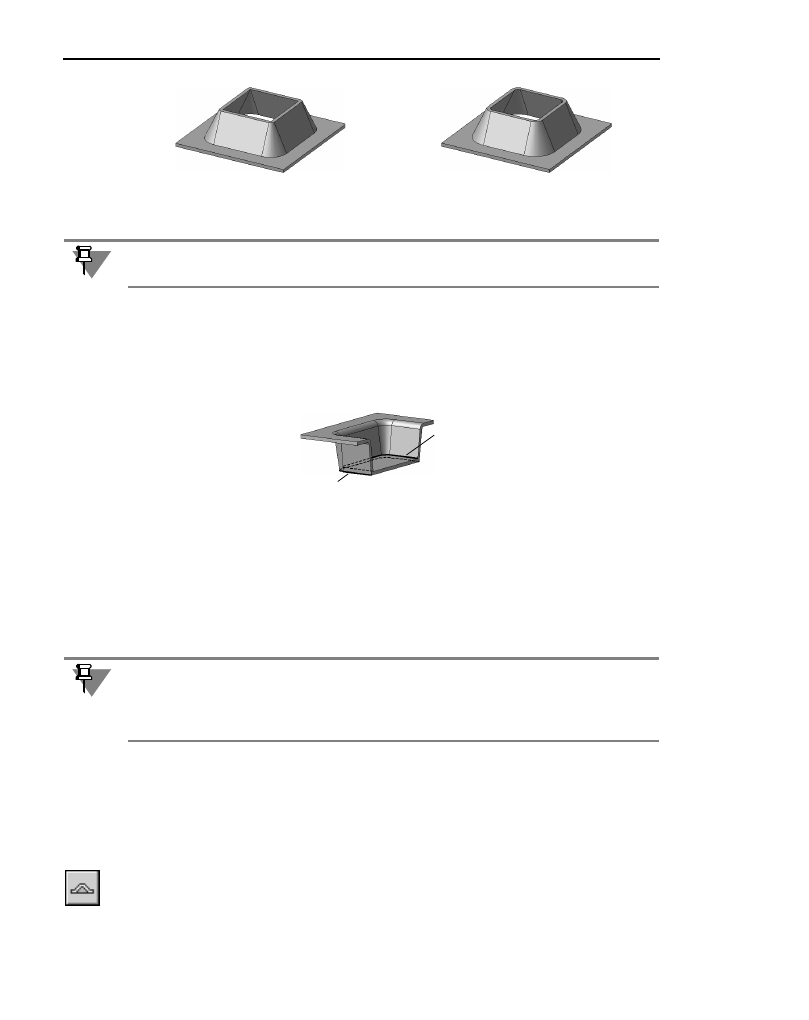

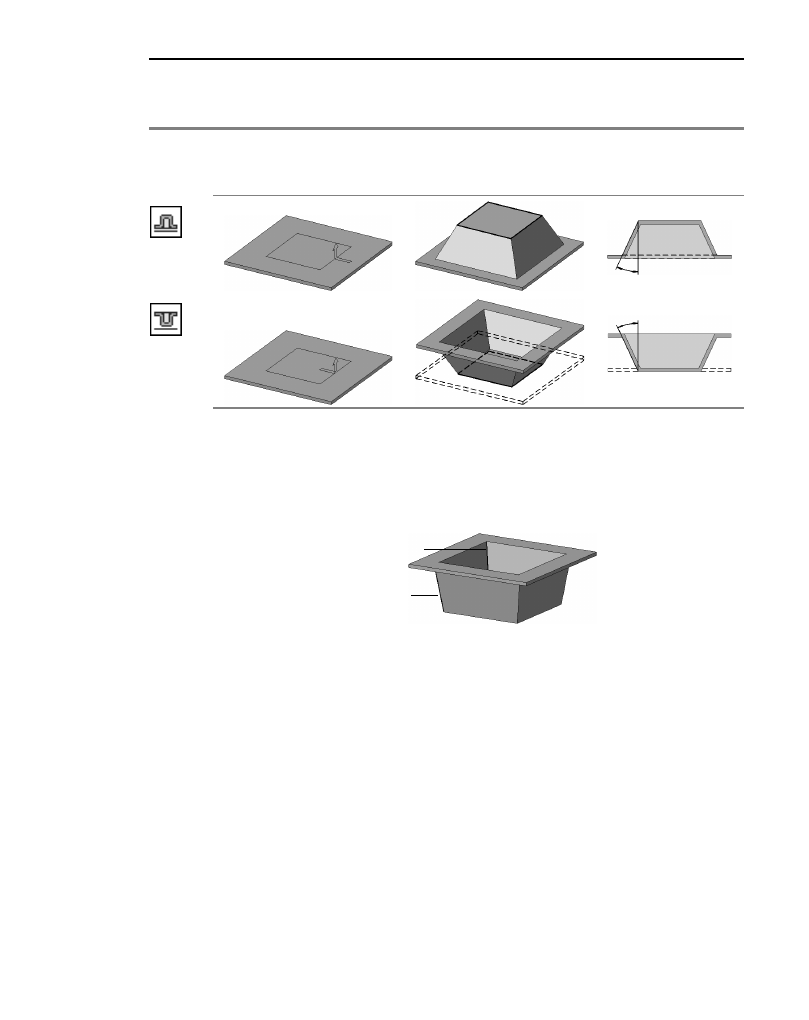

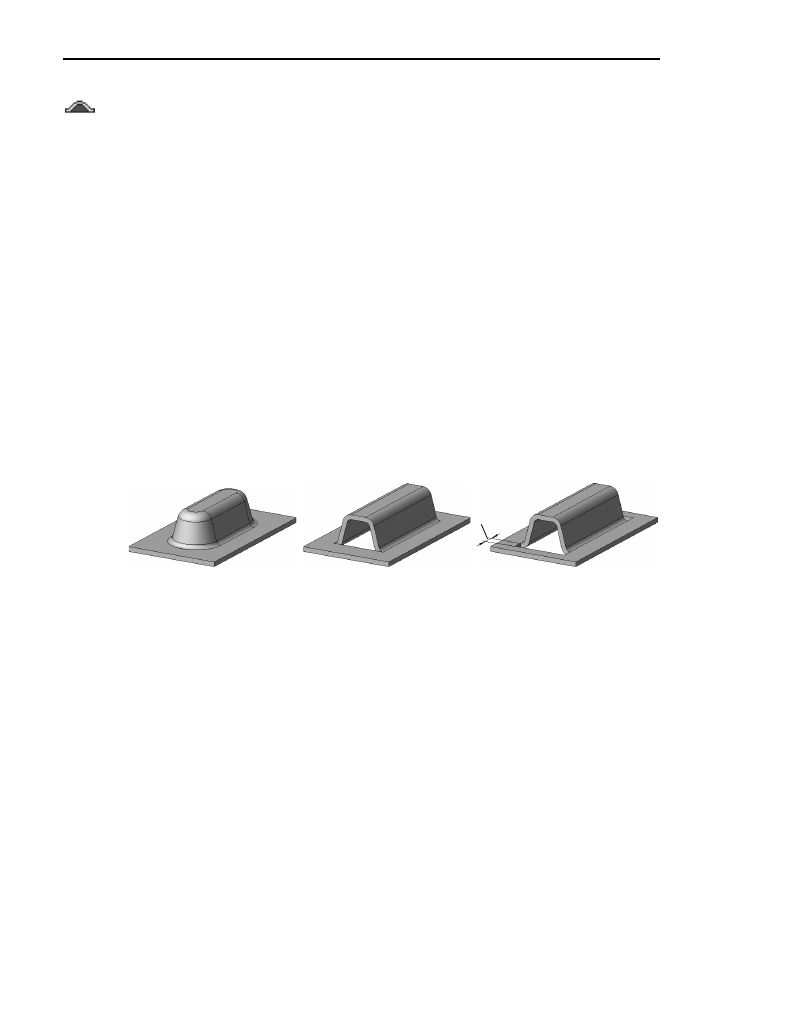

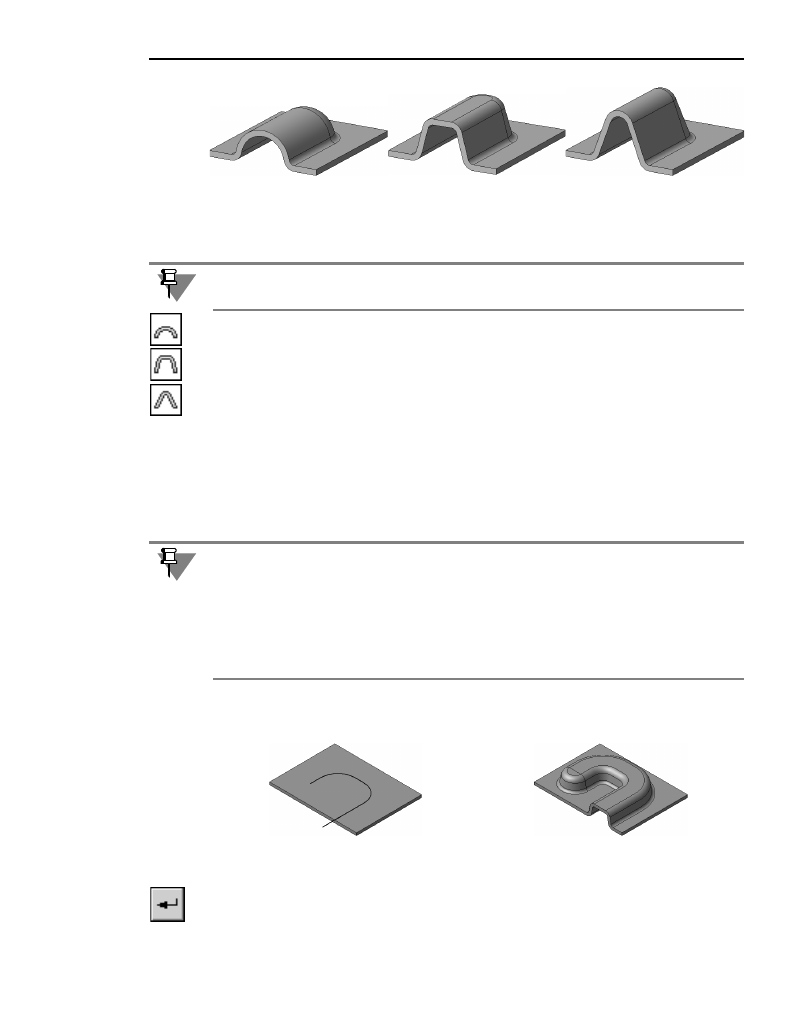

191 Глава 93. Штамповочные элементы 93.2.5. Скругление боковых ребер Боковые ребра — ребра, образующиеся на стыках граней боковых стенок штамповки. Штамповка может создаваться со скруглением боковых ребер или без скругления. Чтобы скруглить боковые ребра, включите опцию Скругление боковых ребер и вве! дите радиус скругления в поле Радиус. Заданное значение радиуса R используется для скругления внутренних боковых ребер. Радиус скругления внешних ребер равен сумме Если боковые стенки штамповки уклонены (см. раздел 93.2.4), то R и (R + S) — мини! Табл. 93.4. Уклон боковых стенок закрытой штамповки Исходное состояние детали; Результат построения Сечение плоскостью, α α Рис. 93.4. Внутренние и внешние боковые ребра штамповки Внешнее Внутреннее |
