195

Глава 93. Штамповочные элементы

93.3.4. Способ построения

Для выбора способа построения буртика служит список

Способ. Набор способов, до!

ступных в этом списке, зависит от выбранной формы сечения (см. табл. 93.5–93.7).

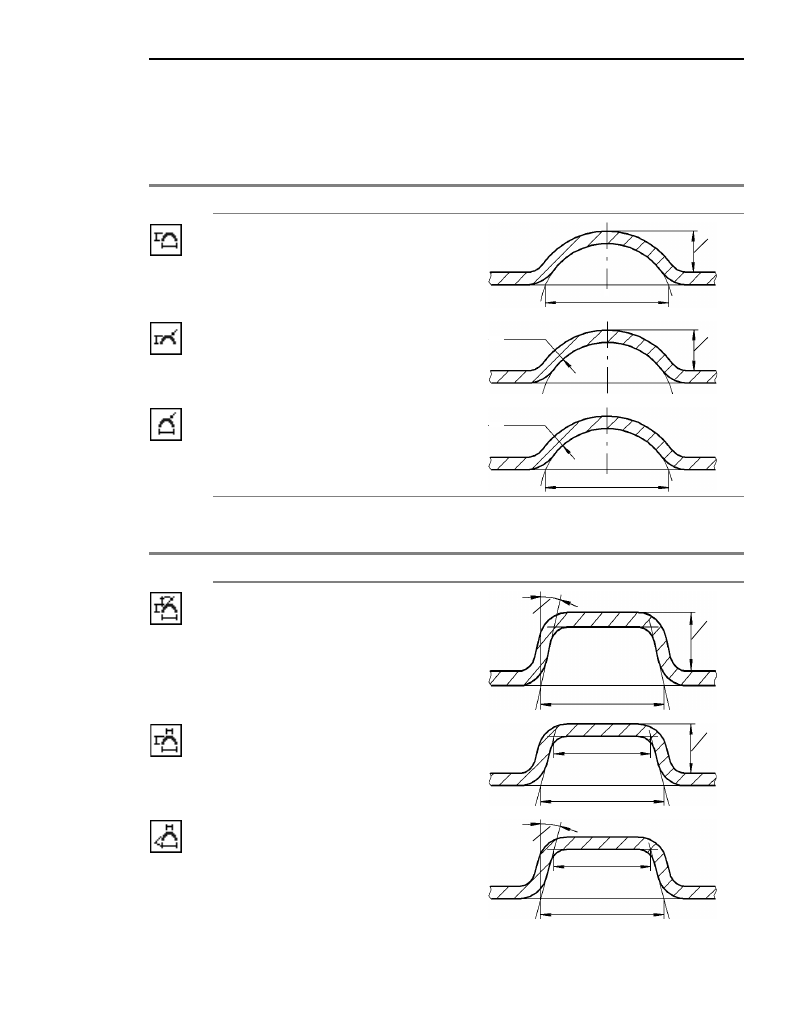

Табл. 93.5. Способы построения круглого буртика

Способ

Параметры

По высоте и ширине основания

По высоте и радиусу

По радиусу и ширине основания

ширина основания

высота

высота

радиус

ширина основания

радиус

Табл. 93.6. Способы построения Uобразного буртика

Способ

Параметры

По высоте, углу и ширине основания

По ширине основания, высоте

и ширине дна

По ширине основания, углу
и ширине дна

ширина основания

высота

угол

ширина основания

высота

ширина дна

ширина основания

угол

ширина дна

Часть XIX. Детали из листового материала

196

93.4.

Жалюзи

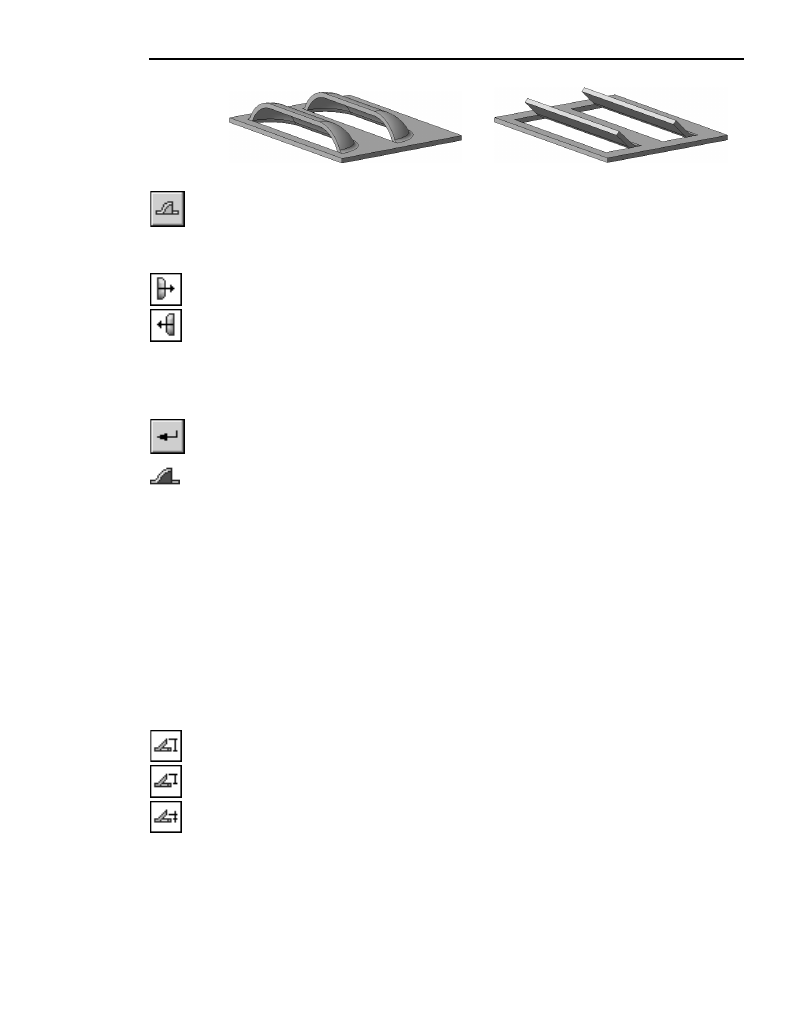

Позволяет создать в листовой детали жалюзи по прямой линии. Доступно два типа жа!
люзи:

▼

вытянутые (рис. 93.10, а),

▼

подрезанные (рис. 93.10, б).

По углу, высоте и ширине дна

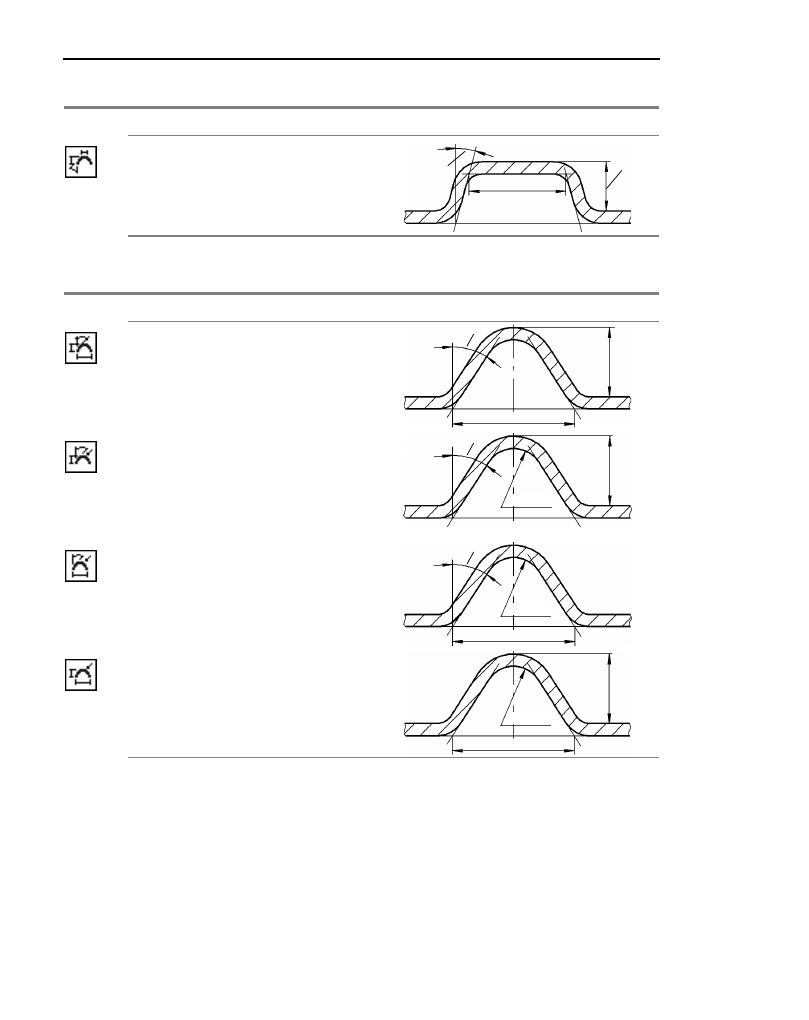

Табл. 93.6. Способы построения Uобразного буртика

Способ

Параметры

высота

угол

ширина дна

Табл. 93.7. Способы построения Vобразного буртика

Способ

Параметры

По высоте, углу и ширине основания

По высоте, углу и радиусу

По радиусу, углу и ширине основания

По высоте, радиусу и ширине основания

ширина основания

высота

угол

радиус

высота

угол

ширина основания

угол

радиус

ширина основания

высота

радиус

197

Глава 93. Штамповочные элементы

Чтобы построить жалюзи, вызовите команду

Жалюзи.

Команда доступна, если выделен один эскиз — эскиз жалюзи. Требования к эскизу пе!
речислены в разделе 93.4.1.

Укажите направление построения (см. раздел 93.1.1 на с. 185).

Выберите положение жалюзи — справа или слева относительно отрезка в эскизе, акти!
визировав нужный переключатель в группе

Положение.

Задайте высоту жалюзи (см. раздел 93.4.2).

Выберите способ построения жалюзи (см. раздел 93.4.4).

Задайте ширину жалюзи (см. раздел 93.4.4).

Настройте параметры скругления ребер основания (см. раздел 93.1.2 на с. 186).

Завершив настройку, нажмите кнопку

Создать объект на Панели специального управ!

ления, чтобы подтвердить создание жалюзи.

К проектируемой листовой детали добавится новый элемент (элементы) с заданными
параметрами, а в Дереве построения появится соответствующая пиктограмма.

93.4.1. Требования к эскизу

▼

Эскиз должен располагаться только на внешней или внутренней плоской грани листово!
го тела или листового элемента.

▼

Эскиз может содержать один отрезок или несколько отрезков.

▼

Эскиз должен полностью находиться в пределах базовой грани (т.е. не должен иметь об!
щих точек с ребрами, ограничивающими базовую грань).

93.4.2. Высота

Чтобы определить высоту жалюзи, необходимо выбрать тип размера высоты жалюзи и
ввести значение высоты.

Доступно три типа размера высоты:

▼

Полный,

▼

От грани,

▼

Высота прорези.

Выбрав тип размера, введите нужное значение в поле

Высота. Пределы допустимых

значений высоты жалюзи зависят от толщины листового материала (S) и ширины жалю!
зи (В). Зависимость различна для разных типов размера высоты (см. таблицу 93.8).

а)

б)

Рис. 93.10.  Типы жалюзи

Часть XIX. Детали из листового материала

198

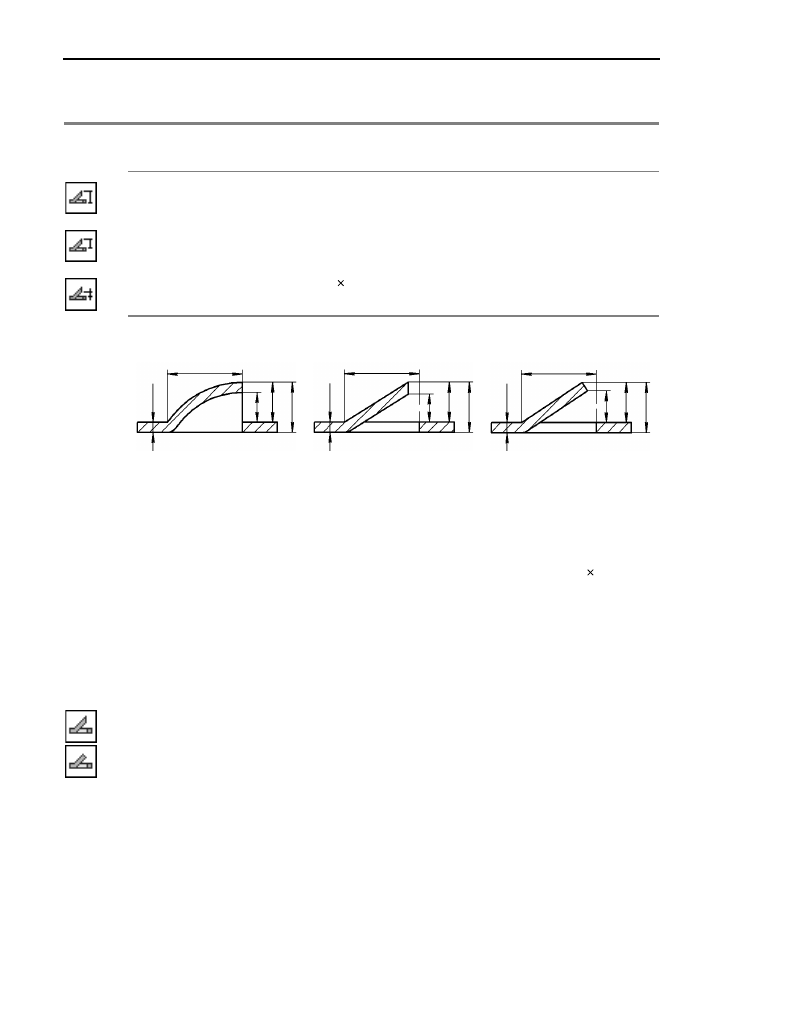

Геометрические параметры жалюзи показаны на рисунке 93.11.

93.4.3. Ширина

Чтобы задать ширину жалюзи, введите нужное значение в поле

Ширина. Значение ши!

рины В (см. рис. 93.11) должно удовлетворять следующему условию: B > 2 S, где S —
толщина листового материала. Для вытянутого жалюзи значение ширины должно удов!
летворять также условию B < L/2, где L — длина отрезка в эскизе жалюзи.

93.4.4. Способ построения

Чтобы задать способ построения жалюзи, разверните список

Способ и выберите из него

нужную строку. Доступны два способа:

Вытяжка и Подрезка.

При использовании способа

Подрезка можно выбрать форму торца:

▼

По направлению подрезки или

▼

По нормали к толщине.

Табл. 93.8. Пределы допустимых значений высоты жалюзи

Тип размера
высоты

Пределы значений высоты

Полный

S < H <B,

где Н — полная высота жалюзи

От грани

S < h <BS,

где h — высота жалюзи от грани

Высота прорези

0.00 < A < B2 S, где A — высота прорези жалюзи

a)

б)

в)

Рис. 93.11.  Геометрические параметры жалюзи: а) вытянутых; б) подрезанных с торцем

по направлению подрезки; в) подрезанных с торцем по нормали к толщине

H

B

h

A

S

H

B

h

A

S

H

B

h

A

S
