27

Глава 76. Общие принципы моделирования

76.4.

Основные понятия КОМПАС3D

Грань — гладкая (необязательно плоская) часть поверхности детали.
Гладкая поверхность детали может состоять из нескольких сопряженных граней в слу!
чае, когда она образована операцией над несколькими сопряженными графическими
объектами.

Ребро — кривая, разделяющая две грани.

Вершина — точка на конце ребра.

Тело детали — область, ограниченная гранями детали. Считается, что эта область за!
полнена однородным материалом детали.

Компонент — деталь, подсборка или стандартное изделие, входящее в состав сборки.

Сопряжение — параметрическая связь между компонентами сборки, формируемая пу!
тем задания взаимного положения их элементов (например, параллельности граней или
совпадения вершин).

28

Глава 77.

Особенности интерфейса

Интерфейс КОМПАС!3D V8 при работе с трехмерными моделями не отличается от интер!
фейса при работе с графическими документами (см. Том I, главу 1). Некоторые допол!
нительные элементы интерфейса перечислены в этой главе.

77.1.

Управляющие элементы и команды

На панели

Вид появляется поле Текущая ориентация. В нем можно

просмотреть или выбрать название ориентации модели (см. раздел
78.3.2 на с. 36).

В меню

Вид  появляются команды управления отображением модели

(см. раздел 78.5 на с. 40), а на панели

Вид — кнопки для их вызова.

В меню

Вид появляются команды поворота и перестроения модели (см.

разделы 78.3.1 на с. 34 и 111.12 на с. 294), а на панели

Вид — кнопки

для их вызова.

77.2.

Инструментальные панели

В режиме трехмерного моделирования доступны следующие инструментальные панели:

▼

Редактирование детали или
Редактирование сборки (в зависимости от типа активной модели),

▼

Пространственные кривые,

▼

Поверхности,

▼

Вспомогательная геометрия,

▼

Сопряжения (только при редактировании сборки),

▼

Измерения,

▼

Фильтры,

▼

Спецификация,

▼

Условные обозначения,

▼

Элементы листового тела (только при редактировании детали).

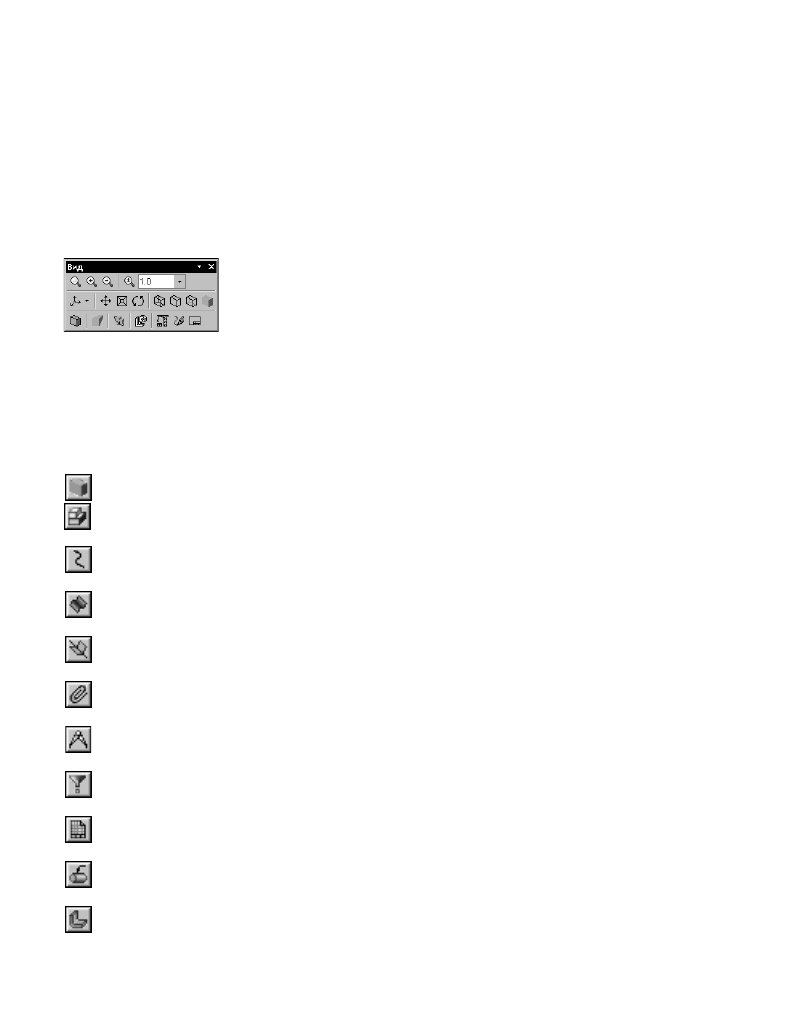

Рис. 77.1.  Панель Вид

в режиме
работы
с моделью

29

Глава 77. Особенности интерфейса

Если панели сгруппированы в Компактную панель, то их активизация производится при
помощи соответствующих кнопок!переключателей (переключатели показаны выше,
слева от названий панелей).

77.3.

Дерево построения

При работе с любой деталью или сборкой на экране может отображаться окно, содержа!
щее Дерево построения модели.

Дерево построения — это представленная в графическом виде последовательность
объектов, составляющих модель.

В Дереве построения детали отображаются:

▼

обозначение начала координат,

▼

плоскости,

▼

оси,

▼

пространственные кривые,

▼

поверхности,

▼

условные обозначения,

▼

эскизы,

▼

операции.

Эскиз, задействованный в любой операции, размещается на «вет!
ви» Дерева построения детали, соответствующей этой операции.
Слева от названия операции в Дереве отображается знак «+». Пос!
ле щелчка мышью на этом знаке в Дереве разворачивается список
эскизов, участвующих в операции. Эскизы, не задействованные в
операциях, отображаются на верхнем уровне Дерева построения
детали.

В Дереве построения сборки отображаются:

▼

обозначение начала координат,

▼

плоскости,

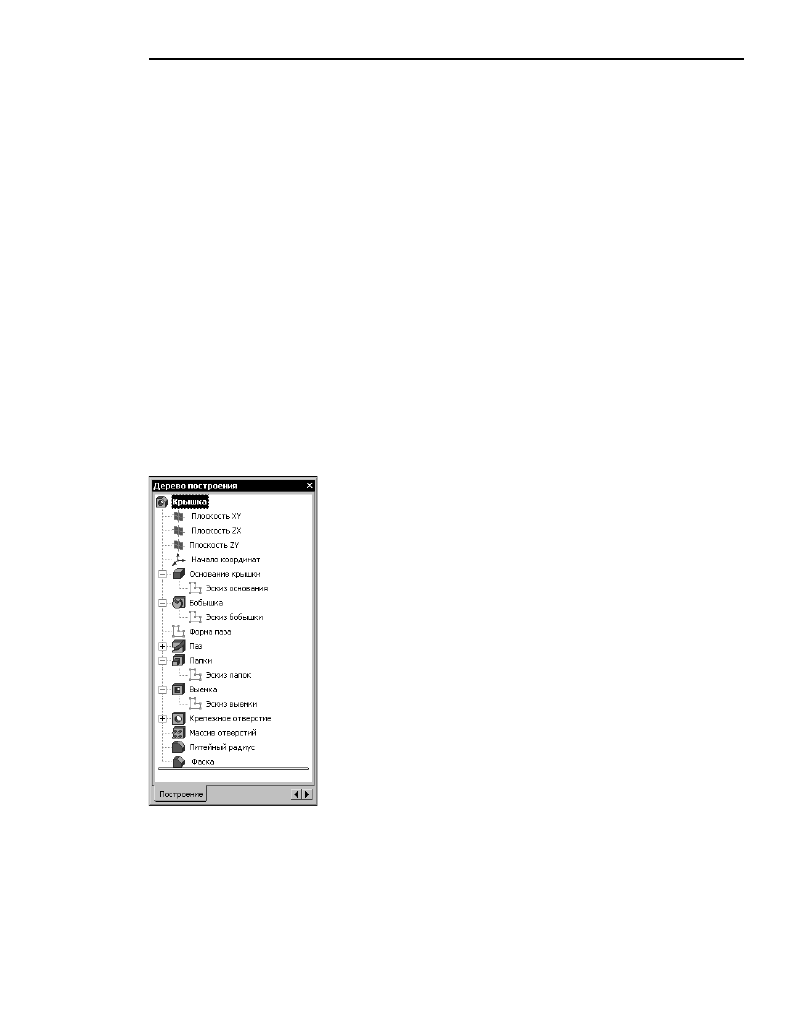

Рис. 77.2.  Дерево построения

детали

Часть XVII. Особенности работы с трехмерными моделями

30

▼

оси,

▼

пространственные кривые,

▼

поверхности,

▼

компоненты сборки — детали и подсборки,

▼

параметрические связи между компонентами — сопряжения.

Компоненты сборки — детали и
подсборки — являются самостоятельными
моделями. Поэтому на соответствующих им
«ветвях» Дерева размещаются, в свою оче!
редь, составляющие их объекты.

Каждый элемент автоматически возникает в
Дереве построения сразу после того, как он
зафиксирован в модели.

Дерево построения служит не только для
фиксации последовательности построения,
но и для облегчения выбора и указания эле!
ментов при выполнении команд (см.
раздел 78.7.4 на с. 46).

Вы можете отключить показ Дерева постро!
ения. Для этого вызовите команду

Вид —

Дерево построения. Чтобы включить по!
каз Дерева, вызовите команду повторно.
Когда показ Дерева включен, рядом с назва!
нием команды в меню отображается «галоч!
ка».

Дерево построения отображается в отде!
льном окне, которое всегда находится внут!
ри окна документа!модели. Вы можете из!
менить размер окна Дерева, перетаскивая
мышью его углы или границы.

Если открыто несколько окон одного документа!модели, показ Дерева построения мо!
жет быть включен или выключен в любом из них.

77.3.1.

Названия элементов в Дереве

Название каждого элемента можно ввести при задании его параметров (на вкладке
Свойства Панели свойств). По умолчанию название присваивается элементам автома!
тически в зависимости от способа, которым они получены. Например, Ось через ребро,
Операция вращения, Фаска, Соосность (Крышка – Прокладка).

В модели может существовать множество однотипных элементов. Чтобы различать их,
к сформированному по умолчанию названию элемента автоматически прибавляется по!

Названия деталей и подсборок, вставленных в сборку, берутся из файлов этих компо!
нентов.

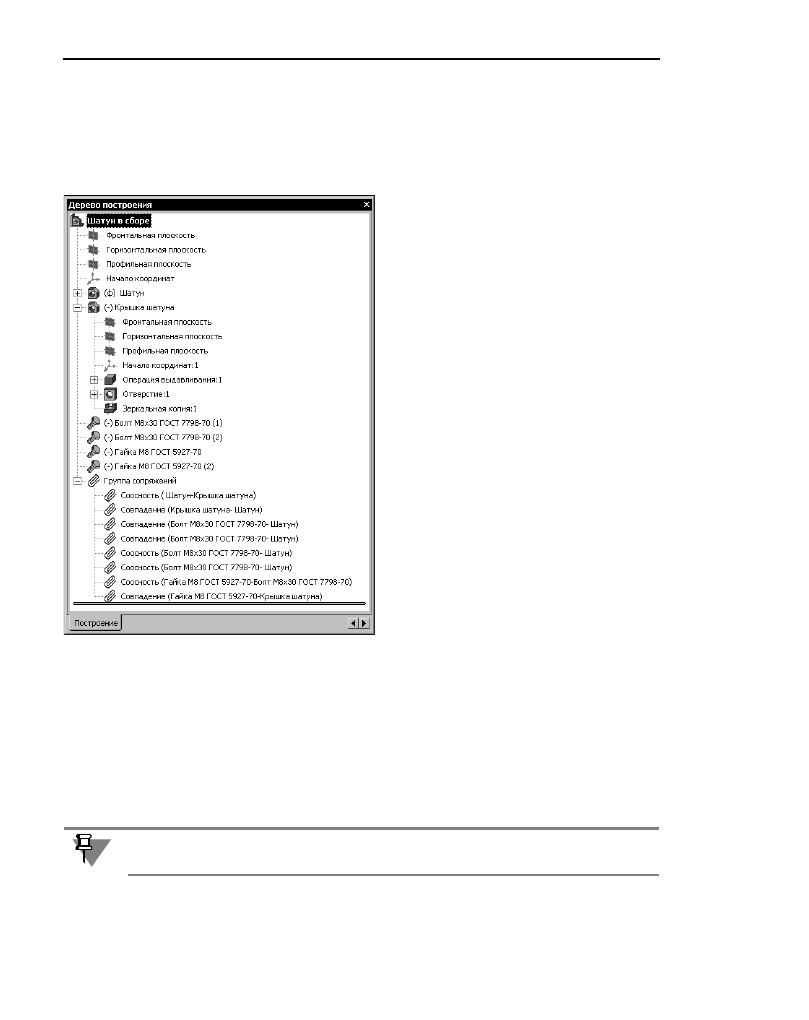

Рис. 77.3.  Дерево построения сборки
