19

Введение

Данная книга представляет собой третий том Руководства пользователя системы КОМ!
ПАС!3D V8. Основное содержание этой книги — описание приемов трехмерного моде!
лирования. Кроме того, в ней рассказано об отличительных особенностях, присущих ре!
жиму трехмерного моделирования, например, перечислены элементы интерфейса,
появляющиеся на экране только в данном режиме.

Полная информация об интерфейсе системы, а также о приемах работы, одинаковых
для всех режимов, содержится в первом и втором томах Руководства. Кроме этого, в них
входит полное описание приемов работы в режиме двумерного проектирования.

При необходимости в настоящем томе даются ссылки на разделы первого и второго то!
мов. Для удобства использования этих ссылок в Руководстве используется сквозная ну!
мерация частей и глав.

Новые возможности
модуля трехмерного моделирования

В данном разделе перечислены возможности модуля трехмерного проектирования, по!
явившиеся в КОМПАС!3D V8.

▼

Штамповочные элементы в листовых деталях (см. главу 93).

▼

Характерные точки трехмерных объектов (см. главу 86).

▼

Плавное изменение изображения модели на экране при смене ее ориентации или масш!
таба. Автоматическая смена ориентации модели:

▼

при создании эскиза — установка ориентации

Нормально к,

▼

при создании операции — установка указанной пользователем ориентации.

Управление этими новыми возможностями и их настройка производится в диалоге на!
стройки параметров управления изображением (см. раздел 78.4 на с. 38).

▼

Новая команда создания вспомогательных плоскостей —

Средняя плоскость (см.

раздел 95.11 на с. 206).

▼

Новые возможности создания ломаной:

▼

построение вершин указанием их положения курсором в окне модели или вводом
значений координат в полях Панели свойств (см. раздел 97.6.1 на с. 217),

▼

построение сегментов ломаной параллельно координатным осям (см.
раздел 97.6.2 на с. 218).

▼

Упрощенное отображение сборки во время изменения положения или масштаба (см.
главу 110).

▼

Оптимизация размеров в эскизах, состоящая в следующем:

▼

геометрические параметры размеров (длина стрелки, высота шрифта надписи и
т.п.) остаются постоянными при любом масштабе отображения эскиза,

▼

размерные надписи остаются параллельными плоскости экрана при любом поло!
жении плоскости эскиза.

КОМПАС3D V8. Руководство пользователя

20

Включение и отключение оптимизации размеров в эскизах производится в диалоге на!
стройки оптимизации, вызываемом командой

Сервис — Параметры... — Система —

Редактор моделей — Размеры.

▼

Возможность настройки цветов, используемых для выделения и подсвечивания объек!
тов модели и возможность закрашивания граней при их выделении. Соответствующие
элементы управления включены в диалог настройки цветов компонентов при контекс!
тном редактировании, в связи с чем он переименован в диалог настройки параметров ре!
дактирования модели (см. раздел 78.7.5 на с. 47).

▼

Специальный символ системы координат, несвязанный с началом координат модели. Он
расположен в левом нижнем углу окна и состоит из трех объемных стрелок красного, зе!
леного и синего цветов, показывающих положительные направления осей X, Y, Z соот!
ветственно. При повороте модели этот символ системы координат поворачивается —
так же, как и символ, расположенный в начале координат, но, в отличие от последнего,
не сдвигается при перемещении модели и не может быть отключен.

▼

В режиме редактирования эскиза теперь можно использовать все прикладные библио!
теки и библиотеки фрагментов, которые ранее могли применяться только в графических
документах (Конструкторская библиотека, Библиотека элементов станочных приспособ!
лений, Библиотека трубопроводной арматуры, Элементы сосудов и аппаратов, Библио!
тека конструктивных элементов, Библиотека электротехнических обозначений и др.).

Часть XVII

Особенности работы

с трехмерными

моделями

22

Глава 76.

Общие принципы моделирования

76.1.

Порядок работы при создании детали

Общепринятым порядком моделирования твердого тела является последовательное вы!
полнение булевых операций (объединения, вычитания и пересечения) над объемными
элементами (сферами, призмами, цилиндрами, конусами, пирамидами и т.д.). Пример
выполнения таких операций показан на рисунке 76.1.

В КОМПАС!3D V8 для задания формы объемных элементов выполняется такое переме!
щение плоской фигуры в пространстве, след от которого определяет форму элемента
(рис. 76.2) (например, поворот дуги окружности вокруг оси образует сферу или тор, сме!
щение многоугольника — призму, и т.д.).

Плоская фигура, на основе которой образуется тело, называется

эскизом, а формообра!

зующее перемещение эскиза —

операцией.

76.1.1.

Эскизы

Эскиз может располагаться в одной из ортогональных плоскостей координат, на плос!
кой грани существующего тела или во вспомогательной плоскости, положение которой
задано пользователем.

а)

б)

в)

г)

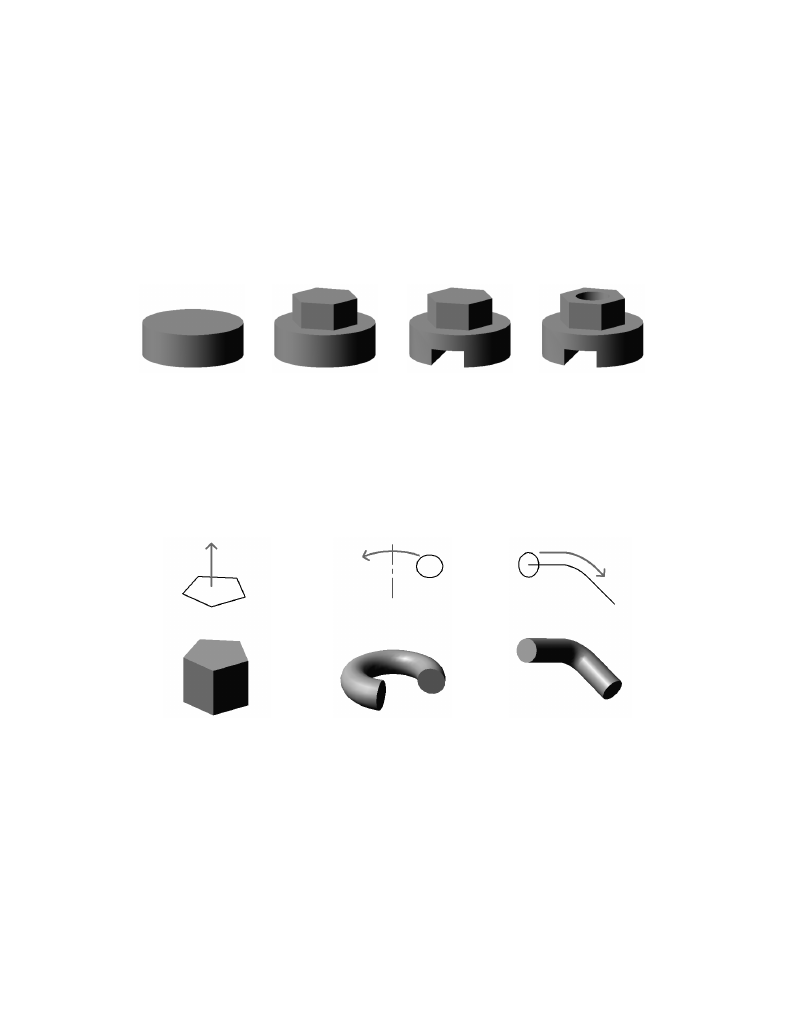

Рис. 76.1.  Булевы операции над объемными элементами:

а) цилиндр; б) объединение цилиндра и призмы;

в) вычитание призмы; г) вычитание цилиндра

а)

б)

в)

Рис. 76.2.  Образование объемных элементов: а) призмы, б) тора, в) кинематического

элемента
