Глава 75 Обмен информацией с другими системами

75.3.2. Многолистовой чертеж

Диалог настройки параметров записи многолисто!
вого чертежа в растровый файл приведен на
рисунке 75.2. Основное отличие этого диалога от
диалога настройки записи фрагмента или чертежа
на одном листе (рис. 75.1) — наличие группы
Диапазон. Элементы управления этой группы
представлены в таблице 75.3. Описание остальных
элементов — см. табл. 75.1 на с. 265.

* Вариант доступен при записи чертежей.

Рис. 75.2.  Диалог настройки записи

многолистового чертежа
в растровый формат

Табл. 75.3. Элементы управления группы Диапазон

Элемент

Описание

Количество страниц
документа

Общее количество листов документа.

Весь документ
в один файл

Опция позволяет разместить все листы документа на одной
странице в файле формата TIFF. Для остальных форматов
позволяет сохранить все листы чертежа в одном файле.
Если опция выключена, то при сохранении во все форматы,
кроме формата TIFF, для каждого листа создается отдельный
растровый файл. К заданному имени файла для сохранения
документа будут автоматически добавляться дополнительные
символы, формирующие имена файлов для отдельных листов.
Способ сохранения в формат TIFF при отключенной опции

Весь

документ в один файл определяется состоянием опции
Многостраничный TIFF.

Все страницы

Вариант позволяет сохранить все листы документа.

Часть XVI. Импорт и экспорт

268

75.3.3. Текстовый документ, спецификация

Диалог настройки параметров записи многолисто!
вого чертежа в растровый файл приведен на
рисунке 75.3. Основное отличие этого диалога от
диалога настройки записи чертежа (рис. 75.1) —
наличие группы

Диапазон. Элементы управления

этой группы представлены в таблице 75.4. Описа!
ние остальных элементов — см. табл. 75.1 на
с. 265.

Обратите внимание на то, что при сохранении во
все форматы, кроме формата TIFF, для каждого
листа документа формируется отдельный растро!
вый файл. Способ сохранения в формат TIFF опре!
деляется состоянием опции

Многостраничный

TIFF в группе Диапазон.

Страницы

Вариант позволяет указать номера листов для сохранения. При
его выборе становится доступным поле для ввода номеров
листов.

Многостраничный
TIFF

Опция позволяет при сохранении документа в формате TIFF
сформировать один многостраничный файл, на каждой
странице которого будет расположен один лист документа.
При выключенной опции для каждого листа создается
отдельный файл формата TIFF.
Для других форматов опция недоступна.

Табл. 75.3. Элементы управления группы Диапазон

Элемент

Описание

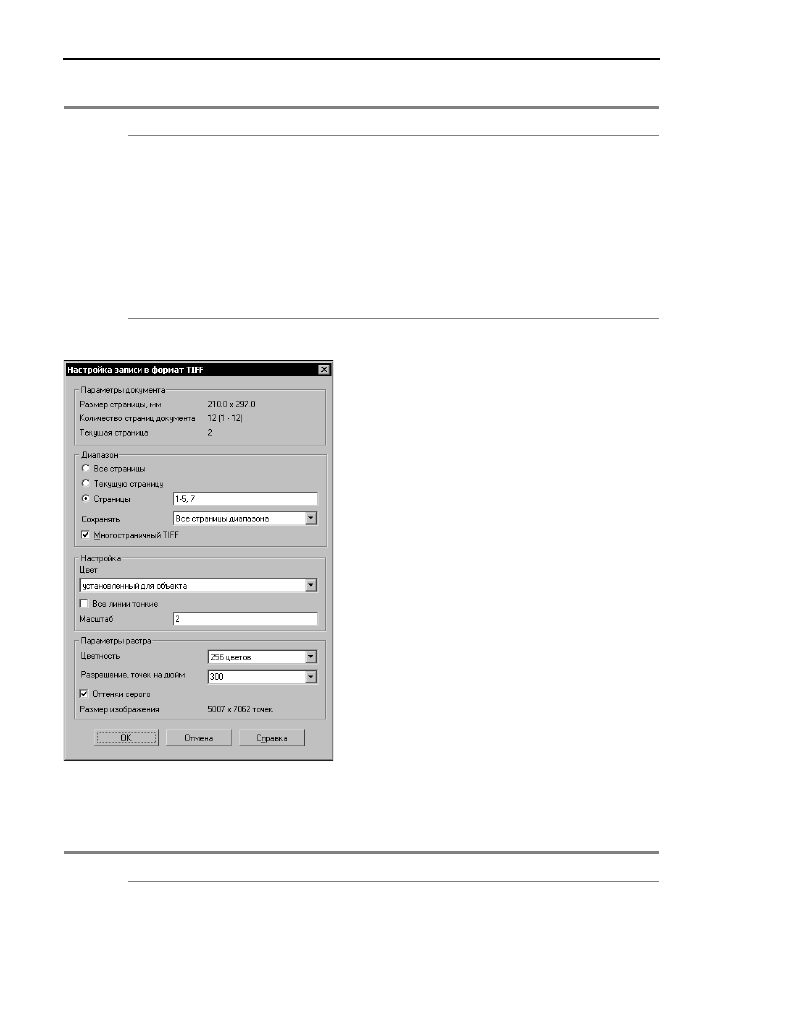

Рис. 75.3.  Диалог настройки записи

текстовых документов и спецификаций
в растровый формат

Табл. 75.4. Элементы управления группы Диапазон

Элемент

Описание

Все страницы

Опция, включение которой означает, что будут записаны все
страницы документа.

269

Глава 75 Обмен информацией с другими системами

75.3.4. Условия, определяющие возможность записи

Запись КОМПАС!документа в растровый формат происходит в два этапа.

1. Формирование временного растрового файла с глубиной цвета 24 бита. Максимально

возможное количество точек в нем — 1 431 655 724. Место расположения временного
файла — папка, определяемая переменной TEMP среды КОМПАС!3D (или соответству!
ющим ключом файла Kompas.ini).

2. Преобразование временного файла в файл заданного формата с указанными разреше!

нием и цветностью.

Поскольку максимальный размер временного файла ограничен, после нажатия кнопки
ОК в диалоге настройки записи в растровый файл система сравнивает общее количест!
во точек в создаваемом файле и максимально допустимое количество точек.

Если количество точек оказывается больше допустимого, то на экране появляется сооб!
щение «Размер растра превышает допустимый максимальный размер».

Если количество точек не выходит за допустимые границы, система рассчитывает раз!
мер временного файла. Это значение (в битах) получается умножением общего количес!
тва точек на 24, так как для передачи цвета каждой точки изображения используется 24
бита (соответственно, умножение на 3 дает размер файла в байтах). Полученная величи!
на сравнивается с количеством дискового пространства, доступного для записи времен!
ных файлов системы КОМПАС!3D.

Если выясняется, что места для временного файла не хватит, то на экране появляется со!
общение «Недостаточно свободного места на диске для создания временного файла».

Таким образом, если вы получили сообщение о превышении допустимого размера рас!
тра, то вам необходимо уменьшить общее количество точек в изображении. Это можно
сделать, уменьшив масштаб или разрешение в диалоге настройки записи в растр.

Текущую страницу

Опция, включение которой означает, что будет записана только
текущая страница документа — страница, на которой
находился курсор перед вызовом команды записи.

Страницы

Поле, в котором можно ввести номера и/или диапазоны
номеров страниц для записи. Например, «1, 3–5».

Сохранять

Список, позволяющий указать, какие страницы диапазона
требуется записать:

все, только четные или только

нечетные.

Многостраничный
TIFF

Опция, позволяющая при сохранении документа в формате TIFF
сформировать один многостраничный файл, на каждой
странице которого будет расположен один лист документа.
При выключенной опции для каждого листа создается
отдельный файл формата TIFF.
Для других форматов опция недоступна.

Табл. 75.4. Элементы управления группы Диапазон

Элемент

Описание

Часть XVI. Импорт и экспорт

270

Если же получено сообщение о нехватке места на диске, то вам следует либо уменьшить
количество точек в изображении, либо увеличить размер дискового пространства, до!
ступного для записи временных файлов.

Сведения о размещении временных файлов можно получить в диалоге просмотра рас!
положения служебных файлов и папок. Для доступа к этому диалогу вызовите команду
Сервис — Параметры... — Система — Файлы — Расположение.
