Глава 63. Текст в графическом документе

В обозначения ассоциативных видов, построенных с помощью команд

Вид по стрелке

(см. раздел 48.4 на с. 78),

Выносной элемент (см. раздел 48.6 на с. 79) и Разрез/се

чение (см. раздел 48.7 на с. 80), автоматически включаются ссылки на текст обозначе!
ния соответствующей стрелки взгляда, выносного элемента или линии разреза/сечения.

Ссылки выделяются на чертеже синим цветом.

Пока связь между ссылкой и ее источником сохраняется, редактирование содержимого
ссылки невозможно: оно всегда соответствует тексту источника или зоне его располо!
жения. При удалении источника ссылки связь между ним и ссылкой разрывается. Ссыл!
ки с разорванной связью отображаются красным цветом. Автоматическое восстановле!
ние ссылки возможно только путем отмены удаления объекта!источника с помощью
команды

Редактор — Отменить. Если отменить удаление уже нельзя, то потребуется

создать объект!источник заново и отредактировать (см. раздел 63.3.3 на с. 199) ссылку.

При необходимости вы можете принудительно удалить связь между ссылкой и ее источ!
ником (см. раздел 63.3.4 на с. 199).

Синий и красный цвета применяются только для отображения ссылок, расположенных в
текущем слое фрагмента или в текущем слое текущего вида чертежа. Ссылки, находя!
щиеся в других видимых видах и слоях, не выделяются. Они отображаются теми же цве!
тами, что и остальные объекты этих видов и слоев. Для печати надписей, содержащих
ссылки, используются цвета, заданные при настройке параметров вывода.

63.3.1. Создание

Чтобы вставить в текст ссылку, вызовите команду

Вставка — Ссылка.

На экране появится диалог, показанный на рис. 63.3. На!
стройте параметры ссылки, используя элементы этого
диалога (табл. 63.7) и нажмите кнопку

ОК для вставки

ссылки в текст.

Рис. 63.3.  Диалог настройки ссылки

Часть XI.

Текстовый редактор

198

63.3.2. Обновление

Обновление ссылки — повторное формирование содержимого существующей ссылки.

Табл. 63.7. Диалог настройки ссылки

Элемент

Описание

Тип источника

Список, позволяющий выбрать тип объекта!источника ссылки.

Ссылка на

Список, позволяющий указать, что будет содержимым ссылки:
текст источника или обозначение зоны чертежа, в которой он
находится

*

. Если источник размещается в нескольких зонах, то его

местоположением считается только одна из них (см. табл. 63.8).

Список
источников

Список, в котором отображаются тексты всех имеющихся в
документе источников выбранного типа. Чтобы указать нужный
источник, выделите его текст в списке.

Просмотр

В этом поле отображается создаваемая ссылка в том виде, в каком
она будет вставлена в текст.
Если формирование ссылки с заданными параметрами
невозможно (например, при попытке создать ссылку на
обозначение зоны во фрагменте), то поле

Просмотр пусто, а

кнопка

ОК недоступна.

* Если в списке

Тип источника выбран Текст на чертеже, то список

Ссылка на содержит только одну строку — Обозначение зоны.

Табл. 63.8. Определение зоны, в которой расположен источник ссылки

Тип источника

Зоной размещения считается

Обозначение
Базы

Зона, в которой расположена рамка с обозначением базы.

Линия разреза

Зона, в которой расположено обозначение первой стрелки
направления взгляда.

Стрелка взгляда

Зона, в которой расположено обозначение стрелки.

Выносной
элемент

Зона, в которой расположено обозначение выносного элемента.

Обозначение
позиции

Зона, в которой расположен номер позиции.

Линиявыноска

Зона, в которой начинается текст над полкой линии!выноски.

Текст

Зона, в которой начинается текст.

199

Глава 63. Текст в графическом документе

Обновление ссылок производится автоматически после выполнения пользователем лю!
бых действий, приводящих к изменению текста объекта!источника (для ссылок, содер!
жащих текст) или положения объекта!источника (для ссылок, содержащих обозначения
зон). Кроме того, все ссылки безусловно обновляются при открытии и закрытии доку!
мента, а также при переходе в режим предварительного просмотра.

63.3.3. Редактирование

Редактирование ссылки — это изменение ее параметров. Чтобы отредактировать ссыл!
ку, выполните следующие действия.

1. Войдите в режим редактирования текста, содержащего ссылку.

2. Установите курсор мыши на ссылку и вызовите из контекстного меню команду

Редак

тировать ссылку...

На экране появится тот же диалог, что и при создании ссылки (см. рис. 63.3 на с. 197 и
табл. 63.7).

3. Внесите необходимые изменения и закройте диалог, нажав кнопку

ОК.

4. Подтвердите редактирование текста.

63.3.4. Разрушение

Разрушение ссылки — удаление связи между ссылкой и ее источником. В результате
разрушения содержимое ссылки становится обычным текстом, который можно редакти!
ровать вручную. Обновление разрушенной ссылки становится невозможным.

Чтобы разрушить ссылку, выполните следующие действия.

1. Войдите в режим редактирования текста, содержащего ссылку.

2. Установите курсор мыши на ссылку и вызовите из контекстного меню команду

Разру

шить ссылку.

3. Подтвердите редактирование текста.

200

Глава 64.

Создание текстового документа

Текстовый документ обычно состоит из нескольких листов. Кроме того, возможно нали!
чие дополнительных листов в начале и в конце документа.

Помимо собственно текста, каждый лист текстового документа содержит основную над!
пись. Неотъемлемой характеристикой текстового документа является его формат.

Вы можете выбрать тип основной надписи для первого листа текстового документа, чет!
ного и нечетного листов, а также для каждого из дополнительных листов. Настройка
формата распространяется на все листы документа.

Основная надпись текстового документа показывается или не показывается на экране в
зависимости от режима отображения документа.

64.1.

Режим отображения

Существует два режима отображения текстового документа:

▼

обычный,

▼

режим разметки страниц.

Переключение между обычным режимом и режимом разметки страниц производится с
помощью одноименных команд, расположенных в меню

Сервис. Можно также восполь!

зоваться кнопками на панели

Вид.

Сразу после создания текстовый документ отображается в обычном режиме: вы видите
в окне документа белое поле с изображенной на нем пунктирной прямоугольной
рамкой — границей области ввода текста (рис. 64.1, а).

В режиме разметки страниц на экране отображается также рамка и основная надпись
каждого листа (рис. 64.1, б). Иначе говоря, в режиме разметки документ показывается в
том виде, в каком он будет напечатан на бумаге.

Текст документа можно вводить как в обычном режиме, так и в режиме разметки.

а)

б)

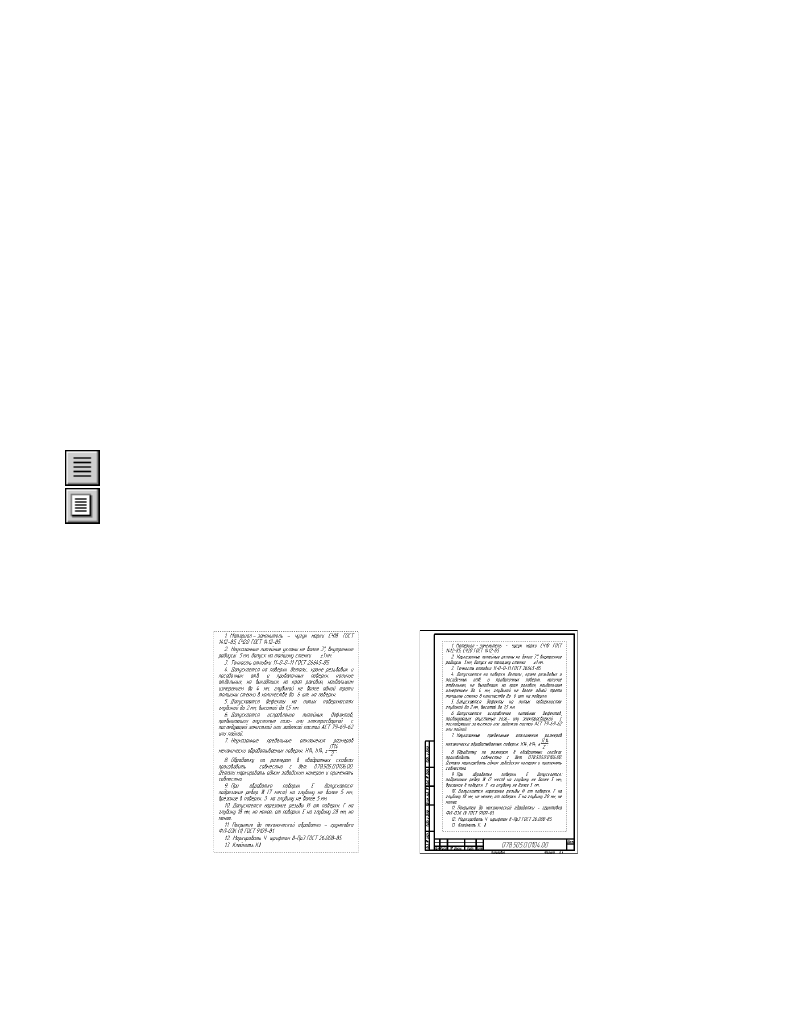

Рис. 64.1.  Отображение одной и той же страницы документа:

а) в нормальном режиме, б) в режиме разметки страниц
