201

Глава 64. Создание текстового документа

64.2.

Основная надпись и формат

Основная надпись является одним из элементов

оформления текстового документа. В

оформление также входят внешняя и внутренняя рамки. Кроме того, в оформлении тек!
стового документа хранятся размеры полей текста — расстояния от внутренней рамки
до границ текста.

Оформления, поставляемые с КОМПАС!3D V8, хранятся в библиотеках — файлах *.lyt,
расположенных в подкаталоге \Sys главного каталога системы. Основная библиотека
оформлений, использующаяся при создании документов, — graphic.lyt. Возможно так!
же формирование пользовательских библиотек оформлений.

Благодаря тому, что каждому листу документа присвоено оформление, вам не нужно
вычерчивать рамку и таблицу основной надписи.

По умолчанию первый лист текстового документа, созданного без шаблона (см. Том I,
раздел 4.6 на с. 49), имеет оформление Текстовый конструкторский документ. Первый
лист. ГОСТ 2.10468. Четный и нечетный листы имеют оформление Текстовый конструк
торский документ. Последующий лист. ГОСТ 2.10468. Формат текстового документа по
умолчанию — А4.

Текстовый документ, созданный по шаблону, имеет оформления и формат листов, со!
ответствующие шаблону.

Вне зависимости от способа создания документа вы в любой момент можете изменить
его оформления его листов и формат.

Чтобы присвоить листам текущего текстового документа другие оформления, выполни!
те следующие действия.

1. Вызовите команду

Сервис — Параметры... — Текущий текстовый документ — Па

раметры листа — Оформление.

В правой части появившегося диалога отображаются названия оформлений, присвоен!
ных листам, и имена библиотек, содержащих эти оформления.

2. Чтобы выбрать для листа другую библиотеку оформлений, нажмите кнопку

Библиоте

ки....

3. Чтобы присвоить листу оформление, разверните список

Название и выберите нужное

оформление.

После закрытия диалога кнопкой

ОК листы документа получат выбранные оформления.

Оформления отображаются на экране только в режиме разметки (см. раздел 64.1 на
с. 200).

Чтобы изменить формат текущего текстового документа, выполните следующие дейс!
твия.

1. Вызовите команду

Сервис — Параметры... — Текущий текстовый документ — Па

раметры листа — Формат.

В правой части появившегося диалога отображаются элементы управления, позволяю!
щие установить формат.

2. Если документ должен иметь

Стандартный формат, включите соответствующую оп!

цию и выберите

обозначение формата, установите его кратность и ориентацию.

Часть XI.

Текстовый редактор

202

3. Если размеры листов должны отличаться от предусмотренных стандартом, включите оп!

цию

Пользовательский и введите высоту и ширину листа.

После закрытия диалога кнопкой

ОК изображение документа на экране изменится в со!

ответствии с установленным форматом.

Если вы используете одни и те же оформления и формат для большинства текстовых
документов, то выполнение соответствующей настройки в каждом документе нерацио!
нально. В этом случае можно сделать так, чтобы все новые документы сразу создава!
лись с требуемыми параметрами.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Тексто

вый документ — Параметры листа.

Выбирая в левой части диалога пункты

Формат и Оформление, вы можете настроить

эти параметры для всех новых (будущих) текстовых документов так же, как для текущего
документа.

Чтобы заполнить основную надпись текстового документа, переключите его в режим
разметки и дважды щелкните мышью по таблице основной надписи. Система перейдет
в режим заполнения основной надписи документа. Приемы работы в этом режиме и вы!
ход из него описаны в разделе 41.1 на с. 29.

Сведения, введенные в ячейки типа

Общий для документа, автоматически передаются

в другие ячейки этого на типа (в том числе на других листах). Типы ячеек задаются при
настройке основных надписей, входящих в оформления листов. Например, в оформле!
ниях, поставляемых вместе с системой, основные надписи настроены так, что обозначе!
ние изделия, введенное одном из листов, передается в ячейки Обозначение основных
надписей на всех остальных листах.

Различающуюся информацию необходимо ввести на каждом листе.

Графы Количество листов и Номер листа заполняются автоматически и недоступны для
редактирования. Вы можете задать предопределенное количество листов, а также от!
ключить автоопределение номера листа. Эта настройка производится для текстового до!
кумента точно так же, как для чертежа, см. раздел 40.5 на с. 27.

64.3.

Дополнительные листы

Текстовый документ КОМПАС!3D V8 может иметь дополнительные листы в начале и в
конце. Эта возможность позволяет, например, создавать и хранить вместе с самим до!
кументом его титульный лист и лист регистрации изменений.

Чтобы выйти из режима заполнения основной надписи в текстовом документе, можно
щелкнуть мышью в любом месте за пределами таблицы основной надписи.

203

Глава 64. Создание текстового документа

Для управления дополни!
тельными листами текуще!
го текстового документа
служит диалог, вызывае!
мый командой

Сервис –

Параметры... – Текущий
текстовый документ –
Параметры листа – До
полнительные листы.

В правой части появивше!
гося диалога отображают!
ся элементы управления
дополнительными листами
(рис. 64.2).

Эти элементы представле!
ны в таблице 64.1.

Если вы используете один и тот же набор дополнительных листов в большинстве текс!
товых документов, то выполнение соответствующей настройки в каждом документе не!

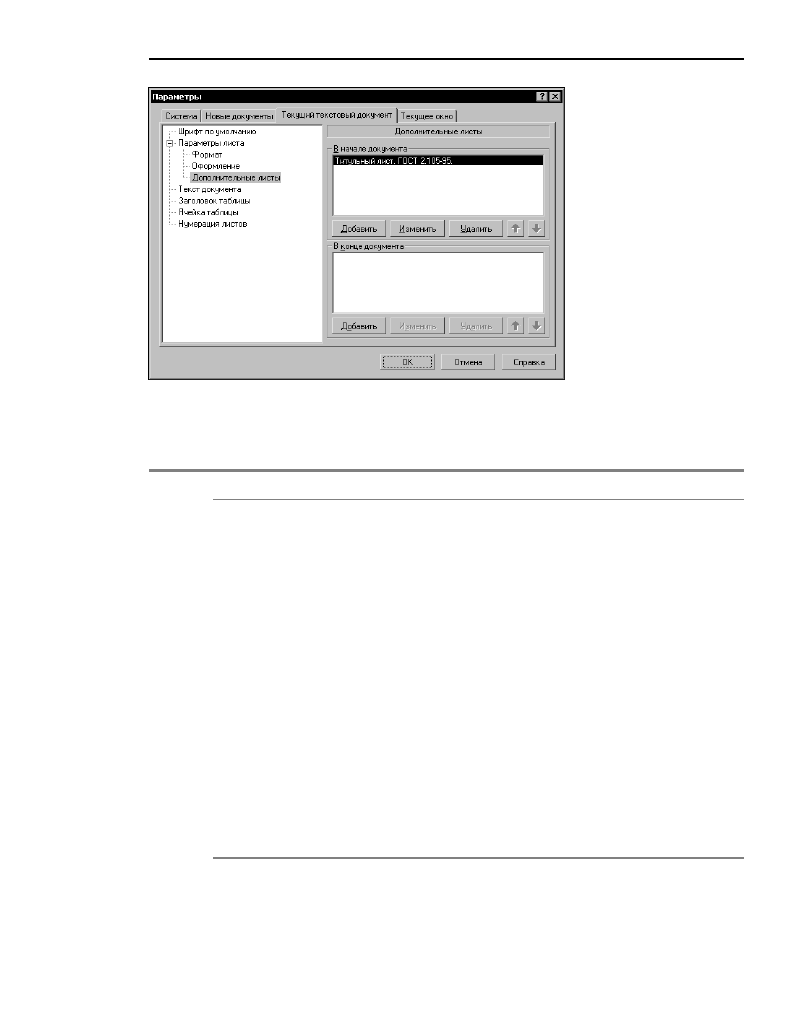

Рис. 64.2.  Диалог управления дополнительными листами

текстового документа

Табл. 64.1. Диалог управления дополнительными листами текстового документа

Элемент

Описание

В начале
документа

,

В конце
документа

Списки названий оформлений дополнительных листов.
Количество дополнительных листов определяется количеством
оформлений в списках.

Добавить

Кнопка, позволяющая создать в документе дополнительный лист.
После ее нажатия на экране появляется диалог выбора
оформления. В нем требуется указать из библиотеку оформлений
и само оформление.

Изменить

Кнопка, позволяющая изменить стиль оформления выделенного
дополнительного листа. После ее нажатия на экране появляется
диалог выбора оформления.

Удалить

Кнопка, позволяющая удалить выделенный дополнительный лист
из документа.

Переместить
вперед

,

Переместить
назад

Кнопки, позволяющие изменить порядок следования
дополнительных листов.

Часть XI.

Текстовый редактор

204

рационально. В этом случае можно сделать так, чтобы все новые документы сразу со!
здавались с требуемыми дополнительными листами.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Тексто

вый документ — Дополнительные листы.

В правой части появившегося диалога вы можете указать оформления дополнительных
листов и порядок их следования в новых документах так же, как для текущего документа.

При работе с текстовым документом, содержащим дополнительные листы, действуют
следующие правила.

▼

Дополнительные листы учитываются при автоматической нумерации листов.

▼

Если дополнительный лист в начале документа имеет оформление, в котором все сво!
бодное поле листа занято таблицей основной надписи, то ввод текста возможен только
в ячейки таблицы. Например, основная надпись Титульный лист. ГОСТ 2.10595 состоит
из таблицы, занимающей все свободное поле листа.

▼

Если на дополнительном листе, расположенном в начале документа, имеется место, сво!
бодное от таблицы основной надписи, то на нем может располагаться основной текст до!
кумента.

▼

Дополнительные листы в конце документа не могут содержать основной текст докумен!
та. Ввод текста на этих листах возможен только в ячейки таблицы основной надписи (да!
же при наличии на этих листах места, свободного от таблиц).

64.4. Настройка параметров текста документа

Вы можете настроить умолчательные параметры текста для текущего текстового доку!
мента. Для этого вызовите команду

Сервис — Параметры... — Текущий текстовый

документ.

Выберите пункт

Шрифт по умолчанию в правой части появившегося диалога. Из спис!

ка в левой части диалога выберите шрифт, который будет по умолчанию использоваться
для текста и таблиц в текущем документе.

Выберите пункт

Текст документа в правой части диалога. Элементы управления, поя!

вившиеся в его левой части, представлены в таблице 64.2.

Табл. 64.2. Диалог настройки параметров текста

Элемент

Описание

Шаг строк

Расстояние между базовыми линиями строк в абзаце.

Красная строка

Величина отступа вправо от границы абзаца в его первой строке.

Слева

Расстояние от левой границы абзаца до левой границы поля ввода.

Справа

Расстояние от правой границы абзаца до правой границы поля
ввода.

Интервал

Расстояние между двумя соседними абзацами. Оно складывается
из двух величин —

интервала после первого абзаца и интервала

перед вторым абзацем.
