145

Глава 59. Создание типов атрибутов

59.2.

Создание библиотеки типов атрибутов

Чтобы создать новую библиотеку *.lat, нажмите кнопку

Библиотека в диалоге работы с

библиотеками (рис. 59.1). В появившемся диалоге выбора файлов введите несуществу!
ющее имя, нажмите кнопку

Открыть и подтвердите создание файла. Активное окно

диалога работы с типами атрибутов очистится, так как вновь созданная библиотека пус!
та.

Если вы планируете хранить в библиотеке большое количество типов атрибутов, реко!
мендуется разбить их на тематические группы — разделы; впоследствии это облегчит
поиск нужного типа. Чтобы создать раздел, нажмите кнопку

Новый раздел и введите в

появившемся диалоге имя раздела. Сформируйте структуру библиотеки, добавляя в нее
разделы.

Затем создайте типы атрибутов в разделах библиотеки, как это описано выше.

Разделы, подразделы и типы атрибутов в них автоматически сортируются по алфавиту.

59.3.

Управление типами атрибутов

Работа с типами атрибутов ведется в специальном диалоге, вызываемом командой
Сервис — Типы атрибутов (рис. 59.1).

Назначение кнопок

Документ, Библиотека, Новый тип и Новый раздел описано в

предыдущих разделах. Остальные кнопки представлены в таблице 59.4.

Табл. 59.4. Кнопки диалога работы с типами атрибутов

Имя

Описание

Просмотреть

Позволяет просмотреть характеристики выделенного типа
атрибута.

Редактировать

Позволяет отредактировать характеристики выделенного типа
атрибута или название выделенного раздела библиотеки.

Удалить

Позволяет удалить выделенный тип атрибута или выделенный
раздел библиотеки (вместе с содержащимися в нем типами
атрибутов).
Внимание! Восстановление удаленного типа атрибута или раздела
библиотеки невозможно.

Копировать

Позволяет скопировать выделенный тип атрибута или выделенный
раздел библиотеки

*

. После нажатия этой кнопки выбранный тип

атрибута или раздел появляется также в соседнем окне
просмотра

**

.

Перенести

Позволяет перенести выделенный тип атрибута или выделенный
раздел библиотеки

*

. После нажатия этой кнопки выбранный тип

атрибута или раздел удаляется со своего прежнего места и
переносится в соседнее окно просмотра

**

.

Часть X.

Атрибуты

146

Таким образом, диалог работы с типами атрибутов позволяет просматривать, редакти!
ровать, удалять типы атрибутов, хранящиеся как в текущем документе, так и вне его —
в библиотеках типов атрибутов. С помощью этого диалога можно редактировать струк!
туру библиотек, а также копировать и перемещать типы атрибутов между библиотеками
и документами.

При редактировании табличных типов атрибутов необходимо иметь в виду следующее:

1. При внесении существенных изменений в описание структуры данных (перенос, удале!

ние или добавление столбцов таблицы, изменение типа данных в столбце, изменение
диапазона значений столбца, изменение таблицы с фиксированным числом строк на
таблицу с переменным числом строк и т.п.), система автоматически удаляет старый ат!
рибут и создает вместо него новый.

2. При изменении параметров табличного типа атрибута, не влияющих на структуру данных

(название типа, заголовки столбцов таблицы, списки разрешенных значений в ячейках),
тип атрибута не удаляется.

* Копирование и перемещение разделов возможно только между библиоте!

ками. Из библиотеки в документ можно скопировать только отдельные ти!
пы атрибутов.

** При копировании и перемещении разделов и атрибутов между библиоте!

ками вставка производится в выделенный раздел библиотеки, открытой в
соседнем окне.

Удаление числового и строкового типов атрибутов никак не влияет на атрибуты, исполь!
зующие эти типы. Удаление же (вручную или в результате редактирования структуры)
табличного типа атрибута приводит к невозможности редактирования атрибутов, ис!
пользующих этот тип.

147

Глава 60.

Использование атрибутов

60.1.

Присвоение атрибутов объектам и документам

Присвоение атрибута объекту — связывание объекта (изображения или документа) с ат!
рибутом того или иного типа и ввод значения атрибута.

60.1.1.

Атрибут одного графического объекта

Чтобы присвоить атрибут графическому объекту (изображению), выполните следующие
действия.

1. Выделите объекты, которым нужно назначить атрибут (о выделении объектов см. Том I,

раздел 8.5 на с. 87).

2. Вызовите команду

Сервис — Атрибут. На экране

появится диалог работы с атрибутами объекта
(рис. 60.1).

Если у выделенного объекта еще нет ни одного атри!
бута, то список имеющихся атрибутов пуст.

3. Нажмите кнопку

Новый... для вызова диалога

выбора типа атрибута (рис. 60.2).

4. Откройте нужный список типов атрибутов с помо!

щью кнопок

Документ или Библиотеки....

Если в списке отсутствует требуемый тип атрибута,
вы можете создать его. Для этого нажмите кнопку
Новый.... На экране появится диалог создания типа
атрибута (рис. 59.2). Порядок создания типов атри!
бутов описан в главе 59. Вновь созданный тип атри!
бута появится в списке типов.

5. Выделите нужный тип атрибута в списке и на!

жмите кнопку

Выбрать.

На экране появится диалог ввода значения атрибута.

6. Введите значение, соответствующее типу атрибу!

та (число или строку текста), или заполните таб!
лицу.

Вы можете защитить значение атрибута паролем от несанкционированного изменения.
Для этого нажмите кнопку

Пароль. В появившемся диалоге введите любую комбинацию

символов.

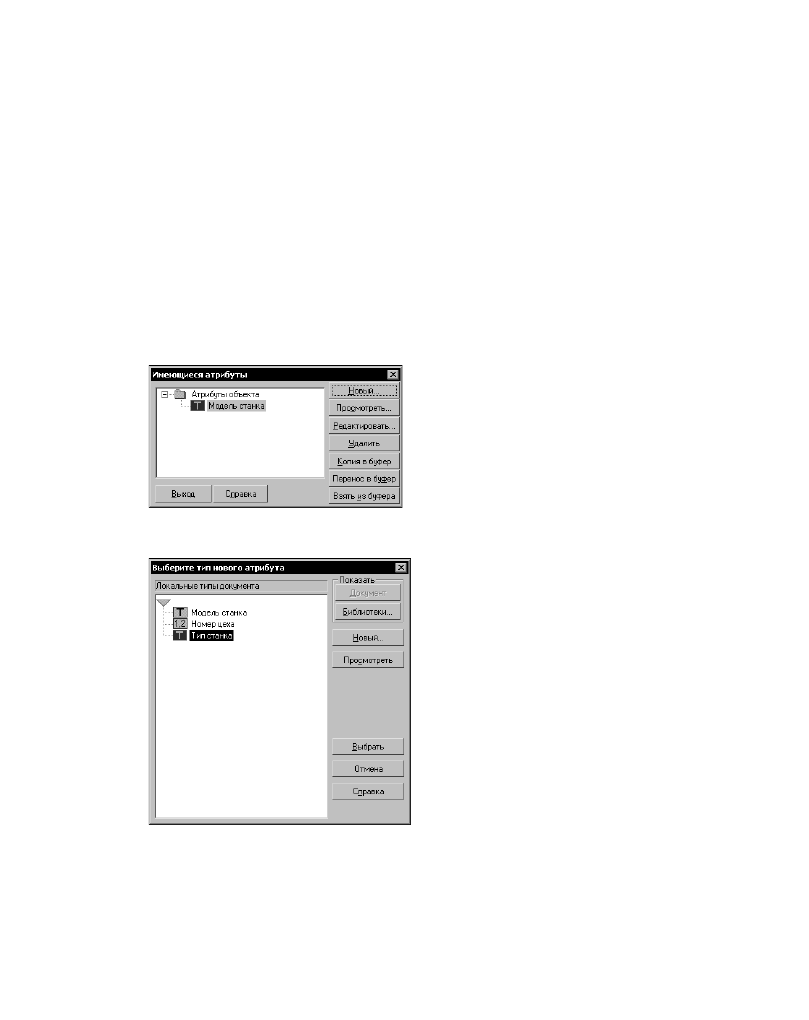

Рис. 60.1.  Диалог работы

с атрибутами объекта

Рис. 60.2.  Диалог выбора типа атрибута

Часть X.

Атрибуты

148

В списке атрибутов объекта появится пиктограмма, соответствующая структуре выбран!
ного типа атрибута, и его название.

7. Для завершения диалога работы с атрибутами объекта нажмите кнопку

Выход.

60.1.2. Атрибут нескольких графических объектов

Атрибут можно присвоить не только одиночному объекту, но и нескольким объектам од!
новременно. В этом случае формируется так называемый групповой атрибут. Групповой
атрибут может быть присвоен только графическим объектам, назначить один и тот же
атрибут сразу нескольким документам невозможно.

Чтобы присвоить групповой атрибут, выделите нужные объекты и выполните те же дейс!
твия, что и при назначении атрибута отдельному объекту — одиночного атрибута
(см. раздел 60.1.1). На рис. 60.3 показан диалог работы с атрибутами объекта, имеюще!
го как одиночные (собственные) атрибуты, так и групповые (общие с несколькими дру!
гими объектами).

Обратите внимание на то, что групповые атрибуты со!
держатся в отдельной папке с изображением знака
суммы —

Σ.

Если перед вызовом этого диалога были выделены
все объекты, которым присвоены одни и те же группо!
вые атрибуты, то на содержащей их папке знак суммы
не отображается.

Операции с групповыми атрибутами имеют следующие особенности.

1. При редактировании значения группового атрибута оно изменяется для всех объектов

группы.

2. Перенос группового атрибута в буфер выполняется по приведенному выше правилу уда!

ления.

3. Групповой атрибут удаляется только после того, как он удален в последнем объекте из

группы, либо если он удаляется при выделении всех объектов группы.

4. Если был выделен один объект, и вы перенесли имевшийся у него групповой атрибут в

буфер, а затем извлекли из буфера, то этот атрибут будет сохранен как собственный ат!
рибут объекта.

60.1.3. Атрибут документа

Присвоение атрибута документу практически аналогично присвоению атрибута графи!
ческому объекту.

Чтобы присвоить атрибут активному документу, выполните следующие действия.

Рис. 60.3.  Атрибуты объекта:

одиночные и групповые

При попытке удалить или отредактировать значение группового атрибута на экране поя!
вится предупреждающее сообщение.
