Часть X

Атрибуты

138

Глава 58.

Общие сведения об атрибутах

Атрибут — это дополнительная неграфическая информация, связанная с объектом или
несколькими объектами чертежа, самим чертежом, спецификацией, фрагментом или
фрагментом в библиотеке фрагментов.

Атрибуты могут использоваться для поиска объектов, а также обрабатываться различ!
ными приложениями (например, системой проектирования спецификаций, расчетными
программами и т.п.).

В атрибутах могут храниться разнородные сведения, относящиеся к объекту (изображе!
нию или документу). В зависимости от характера информации ее удобнее представлять
тем или иным образом, то есть использовать ту или иную

структуру атрибута.

В КОМПАС!3D V8 атрибут может иметь одну из четырех структур:

▼

число,

▼

строка текста,

▼

таблица с фиксированным количеством строк,

▼

таблица с произвольным количеством строк.

Одну и ту же структуру можно использовать для представления различных сведений, то
есть разные атрибуты могут иметь сходную структуру.

Например, один и тот же объект может иметь несколько атрибутов!таблиц, отличающих!
ся числом колонок и строк, несколько атрибутов!строк текста, содержащих различные
сведения об этом объекте.

Информация о структуре того или иного атрибута (а для табличных атрибутов также ин!
формация о параметрах таблицы и содержимом ячеек), содержится в

типе атрибута.

Каждый тип атрибута имеет

имя. Типы атрибутов могут создаваться пользователем и

храниться внутри документа (в этом случае они доступны только при работе с этим до!
кументом) или во внешних файлах *.lat — библиотеках типов атрибутов (в этом случае
они доступны при работе с любым документом).

Общий порядок назначения (присвоения) атрибута чертежному объекту или документу
следующий:

1. Указание типа атрибута

2. Ввод значения атрибута

Значение атрибута — информация, которая хранится в атрибуте, присвоенном объекту.
Значения одного и того же атрибута, присвоенного разным объектам, могут быть раз!
личными.

Таким образом, можно сказать, что атрибуты — это классы (или разделы) сведений об
объектах, а значения атрибутов — сами сведения, относящиеся к тому или иному классу
(или разделу). Для разных объектов эти сведения могут быть одинаковыми или разли!
чаться благодаря тому, что описания атрибутов (типы атрибутов) хранятся отдельно от
самих атрибутов объектов (значений атрибутов).

139

Глава 59.

Создание типов атрибутов

Порядок действий при создании нового типа атрибута следующий.

1. Вызовите команду

Сервис — Типы атрибутов.

На экране появится диалог работы с типами атрибутов (рис. 59.1).

Диалог имеет два окна просмотра списков типов атрибутов. Активным может быть толь!
ко одно окно просмотра. Например, на рис. 59.1 активным является правое окно. Акти!
визация производится щелчком мыши в окне.

▼

Чтобы создать новый тип атрибута в текущем документе, активизируйте окно просмотра,
озаглавленное

Локальные типы документа. Если в обоих окнах отображаются библи!

отечные типы атрибутов (заголовки окон содержат пути к файлам библиотек), нажмите
кнопку

Документ. В активном окне появится список типов атрибутов текущего докумен!

та.

▼

Чтобы создать новый тип атрибута в какой!либо библиотеке, нажмите кнопку

Библио

тека. В появившемся на экране диалоге укажите нужный файл *.lat и нажмите кнопку
Открыть

1

. В активном окне просмотра появится список типов атрибутов выбранной

библиотеки. Выделите раздел библиотеки, в который требуется добавить тип атрибута.

2. Нажмите кнопку

Новый тип.

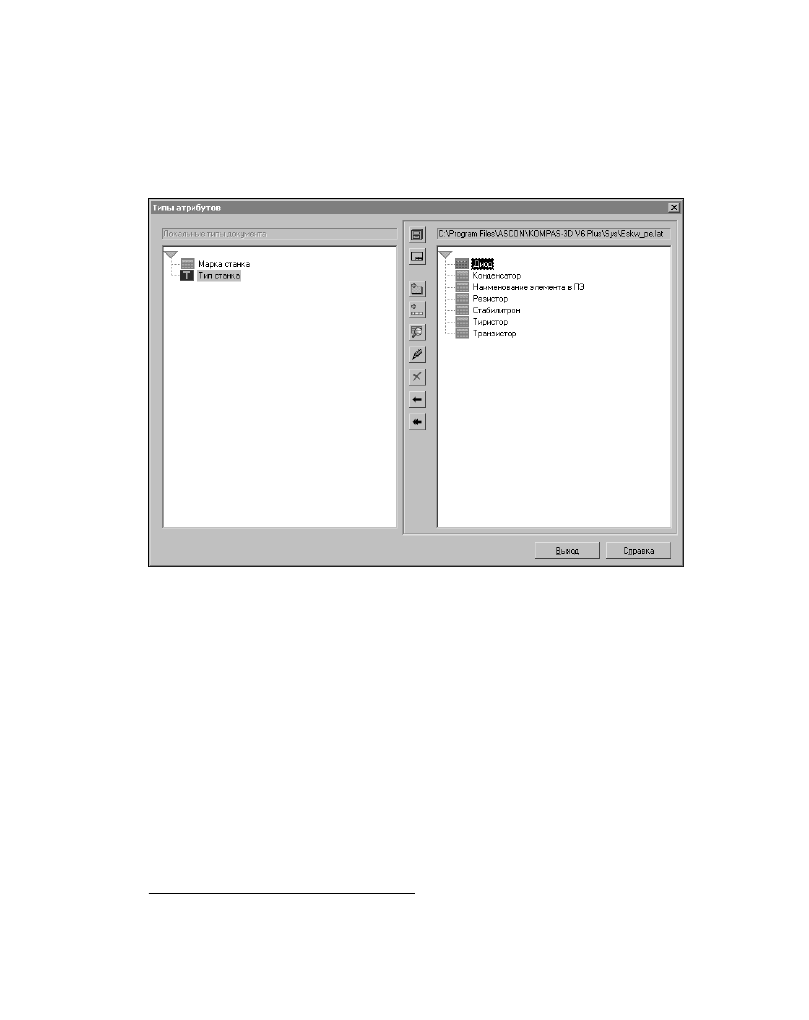

Рис. 59.1.  Диалог работы с типами атрибутов

1. Вы можете также создать собственную библиотеку для хранения типов атрибутов (см. раздел 59.2

на с. 145).

Часть X.

Атрибуты

140

На экране появится диалог создания типа атрибута (рис. 59.2).

3.

Введите имя создаваемого типа атрибута.

4.

Включите опцию, соответствующую структуре создаваемого
типа атрибута.

5.

Нажмите кнопку

ОК диалога.

Создание строкового или числового атрибута на этом
заканчивается — в диалоге работы с типами атрибутов появляет!
ся пиктограмма, соответствующая структуре созданного типа ат!
рибута, и его имя.

Создание атрибута табличного типа имеет некоторые особеннос!
ти. Они описаны в разделе 59.1.

59.1.

Создание атрибута табличного типа

Если атрибут является таблицей, то в типе атрибута хранится количество столбцов таб!
лицы, а для каждого столбца — заголовок, тип данных, диапазон значений данных (если
он назначен) либо список разрешенных значений. Таблица атрибута организована таким
образом, что в каждом ее столбце все ячейки содержат данные одного типа и имеют оди!
наковые ограничения на диапазон значений. Таким образом, таблица атрибута всегда
имеет регулярную структуру.

59.1.1.

Выбор прототипа

После включения опции

Таблица

фиксированной длины или
Таблица переменной длины  в
диалоге создания типа атрибута в
нем появляется кнопка

Назна

чить прототип. После ее нажатия
в нижней части диалога появляет!
ся группа кнопок

Прототип, а в

правой части — окно выбора про!
тотипа (рис. 59.3).

Описание кнопок группы

Прото

тип представлено в таблице 59.1.

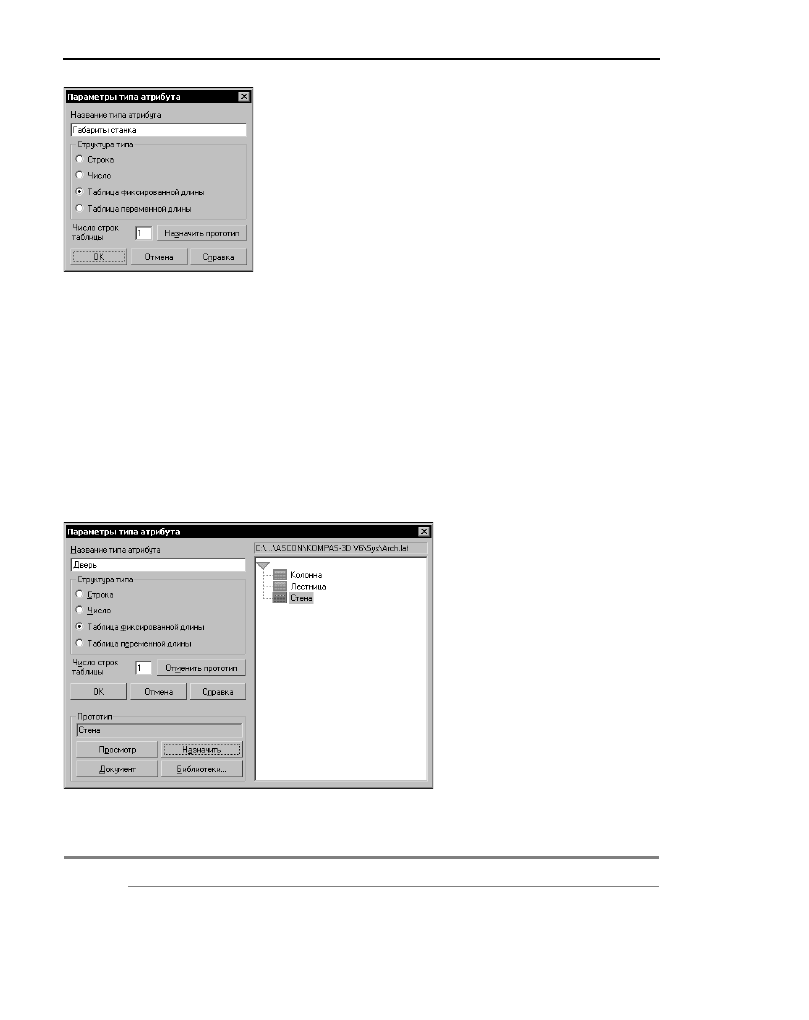

Рис. 59.2.  Диалог создания

типа атрибута

Рис. 59.3.  Выбор прототипа табличного атрибута

Табл. 59.1. Кнопки группы Прототип

Кнопка

Позволяет

Документ

Отобразить в окне выбора прототипа типы атрибутов, хранящиеся
в текущем документе (локальные типы атрибутов документа).
