Глава 60. Использование атрибутов

1. Вызовите команду

Файл — Свойства….

2. В появившемся диалоге информации о

документе активизируйте вкладку

Атри

буты (рис. 60.4).

3. Нажмите кнопку

Новый....

4. Откройте нужный список типов атрибутов

с помощью кнопок

Документ или Биб

лиотеки....

5. Выделите нужный тип атрибута в списке и

нажмите кнопку

Выбрать.

На экране появится диалог задания значения
атрибута.

6. Введите значение, соответствующее типу атрибута (число или строку текста), или запол!

ните таблицу.

60.2.

Копирование атрибутов между объектами

Если нужно присвоить объекту атрибут, тип которого совпадает с типом атрибута, уже
имеющимся у другого объекта, можно не создавать этот тип атрибута заново, а скопиро!
вать аналог.

Вы можете копировать атрибуты между объектами одного и того же документа, а также
между объектами разных документов, открытых в одном окне системы КОМПАС!3D V8.
Копирование атрибутов между документами, открытыми в разных окнах системы, невоз!
можно.

Для копирования атрибутов между объектами в КОМПАС!3D V8 используется специаль!
ный буфер (отличающийся от стандартного буфера обмена Windows). Значение скопи!
рованного атрибута можно впоследствии отредактировать.

Копирование атрибутов между объектами чертежа выполняется в следующем порядке.

1. Выделите объект, у которого имеется нужный для копирования атрибут.

2. Вызовите команду

Сервис — Атрибуты.... На экране появится диалог работы с атрибу!

тами (рис. 60.1).

3. Выделите в списке название атрибута, который требуется скопировать, и нажмите кноп!

ку

Копия в буфер. Если нажать кнопку Перенос в буфер, то атрибут будет скопирован

в буфер и затем удален из объекта!источника.

4. Закройте диалог работы с атрибутами.

5. Выделите объект, в который нужно скопировать атрибут.

6. Вызовите команду

Сервис — Атрибуты....

7. В появившемся диалоге нажмите кнопку

Взять из буфера.

Рис. 60.4.  Диалог информации о документе.

Вкладка Атрибуты

В буфере может одновременно находиться только один атрибут. Копирование или пере!
нос туда следующего атрибута приводит к удалению предыдущего.

Часть X.

Атрибуты

150

Атрибут, находящийся в буфере, будет присвоен выделенному объекту.

При необходимости отредактируйте значение скопированного атрибута.

Возможно также копирование атрибутов между документами. Оно производится с помо!
щью кнопок

Копия в буфер, Перенос в буфер и Взять из буфера на вкладке Атри

буты диалога информации о документе (рис. 60.4).

60.3.

Операции с атрибутами объектов

Операции с атрибутами геометрических объектов производятся в диалоге (рис. 60.1),
вызываемом командой

Сервис — Атрибуты....

Операции с атрибутами документов производятся на вкладке

Атрибуты диалога ин!

формации о документе (рис. 60.4), вызываемом командой

Файл — Свойства….

Назначение кнопок

Новый…, Копия в буфер, Перенос в буфер и Взять из буфера

описано в предыдущих разделах. Остальные кнопки представлены в таблице 60.1.

Табл. 60.1. Кнопки диалога работы с атрибутами

Имя

Описание

Редактировать

Позволяет отредактировать значение атрибута, выделенного в
списке. После нажатия кнопки на экране появляется диалог ввода
значения атрибута — такой же, как и при назначении атрибута
объекту (рис. 59.7).
Если при назначении атрибута был введен пароль доступа, то после
нажатия кнопки

Редактировать будет запрошен пароль. Диалог

ввода значения атрибута в этом случае появляется только после
правильного ввода пароля.

Просмотреть

Позволяет просмотреть значение атрибута, выделенного в списке.
После нажатия кнопки на экране появляется диалог просмотра
значения атрибута.
Для просмотра значения атрибута можно также дважды щелкнуть
мышью на его названии в списке.

Удалить

Позволяет удалить выделенный в списке атрибут. После нажатия
кнопки на экране появляется запрос на подтверждение удаления.
Отмена удаления атрибута невозможна. Чтобы вернуть удаленный
атрибут в список, его необходимо присвоить объекту заново.

151

Глава 60. Использование атрибутов

При вставке в документ фрагмента с диска (см.
раздел 51.1 на с. 98) или из библиотеки (см. раздел
71.2) в этот же документ передаются и атрибуты
вставленного документа, если они имелись.

Вы можете просмотреть их в обычном порядке. В диа!
логе работы с атрибутами они отображаются на «вет!
ке»

Атрибуты документа (рис. 60.5). Обратите вни!

мание на то, что редактирование атрибута документа
недоступно.

60.4.

Поиск объектов с использованием атрибутов

Одна из основных целей применения атрибутов в графических документах — это хране!
ние различной информации, связанной с объектами, и быстрый поиск с ее использова!
нием. Вы можете быстро выделить все объекты, имеющие указанный тип атрибута или
его значение (например, можно выделить на плане цеха все изображения станков одной
модели).

Для поиска и выделения объектов по типу или значению атрибутов выполните следую!
щие действия.

1. Вызовите команду

Выделить — По атрибутам…. На экране появится диалог назначе!

ния условий поиска (рис. 60.6).

В верхнем поле диалога отображается список всех типов ат!
рибутов, используемых в документе, в том числе атрибуты
вставок фрагментов.

2.Чтобы использовать тип атрибута при поиске, выберите
его в списке и нажмите кнопку со стрелкой вниз. Выбранные
для поиска типы атрибутов показываются в нижнем поле.

Чтобы отменить использование типа при поиске, выделите
его в нижнем списке и нажмите кнопку со стрелкой вверх.

Вы можете назначить условие поиска — указать определен!
ное значение атрибута. В этом случае будут выделены не все
объекты, имеющие атрибут указанного типа, а только те из
них, значения атрибутов которых удовлетворяют заданному
условию.

Чтобы назначить условие поиска, нажмите кнопку

Редакти

ровать условие. На экране появится диалог ввода условий
поиска. Набор элементов управления этого диалога зависят

от типа атрибута (строка, число или таблица); работа с ними описана в разделах 60.4.1,
60.4.2 и 60.4.3 соответственно.

Если потребуется удалить условие поиска по значению атрибута, выделите в нижнем
списке название типа атрибута, для которого было задано условие, и нажмите кнопку
Очистить условие.

Задав необходимые условия, нажмите кнопку

OK для начала поиска.

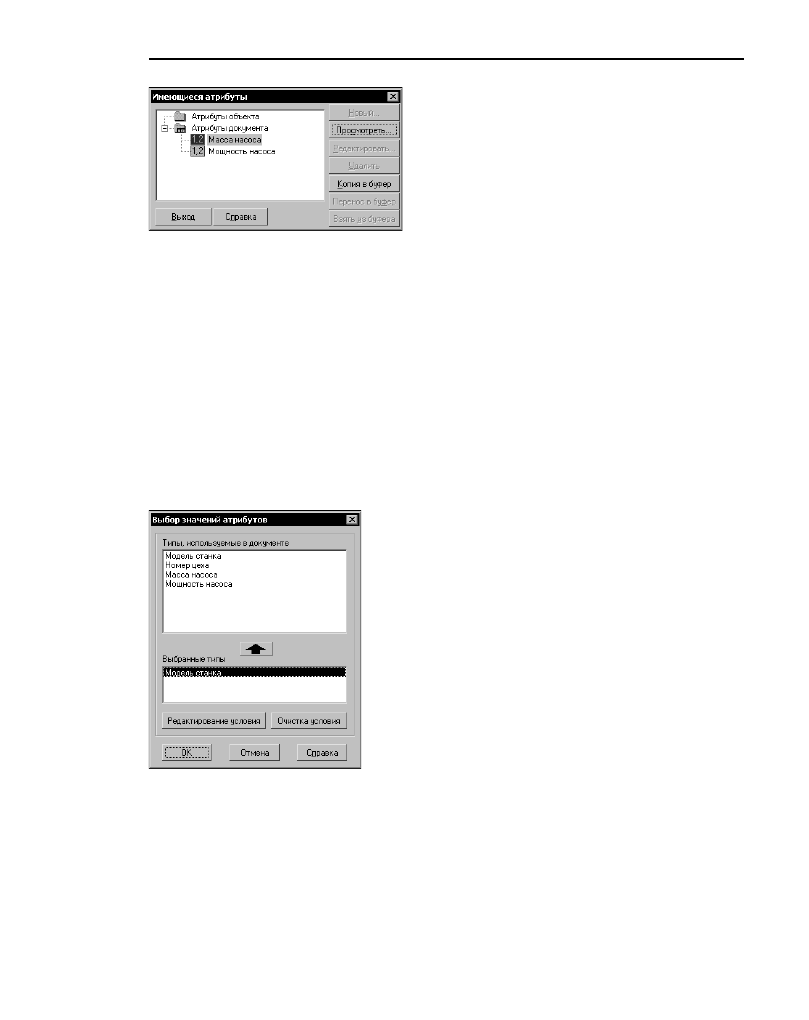

Рис. 60.5.  Просмотр атрибутов

вставленного фрагмента

Рис. 60.6.  Диалог назначения

условий поиска

Часть X.

Атрибуты

152

Все объекты, которым присвоен хотя бы один из указанных атрибутов (если условие не
задано) или хотя бы один из указанных атрибутов, значение которого удовлетворяет за!
данному условию, будут выделены. С ними можно выполнять различные операции (ко!
пирование, перемещение и т.д.).

60.4.1. Атрибуты численного типа

Диалог ввода условий поиска для атрибутов численно!
го типа (рис. 60.7) позволяет задать условия поиска по
значениям для атрибутов, имеющих целочисленный
или действительный тип (а также условие поиска по
значениям в целочисленных или действительных ко!
лонках табличных атрибутов).

В верхней части диалога отображается название типа
атрибута, для которого задаются условия, или заголо!
вок колонки табличного атрибута, для которой зада!
ются условия.

Задание условий производится в следующем порядке.

1. Введите значение для формирования условия в поле

Значение.

2. Укажите нужное условие выбора в списке

Отношение.

3. Нажмите кнопку

Добавить в список для фиксации условия — переноса его в список

условий поиска, расположенный в левой части диалога.

4. Сформируйте нужное количество условий.

Чтобы исключить какое!либо условие из списка, выделите его и нажмите кнопку

Уда

лить из списка.

5. Укажите, какая логическая операция —

и или или — должна быть произведена над ус!

ловиями, включив нужную опцию.

60.4.2. Атрибуты строчного типа

Диалог ввода условий поиска для атрибутов строч!
ного типа (рис. 60.8) позволяет задать условия по!
иска по значениям для атрибутов, имеющих строч!
ный (а также условие поиска по значениям в
строковых колонках табличных атрибутов).

В верхней части диалога отображается название ти!
па атрибута, для которого задаются условия, или за!
головок колонки табличного атрибута, для которой
задаются условия.

Задание условий производится в следующем по!
рядке.

1.Введите подстроку для формирования условия в
поле

Текст подстроки для выбора.

2. Нажмите кнопку

Добавить в список для фиксации условия — переноса его в список

подстрок для выбора, расположенный в верхней части диалога.

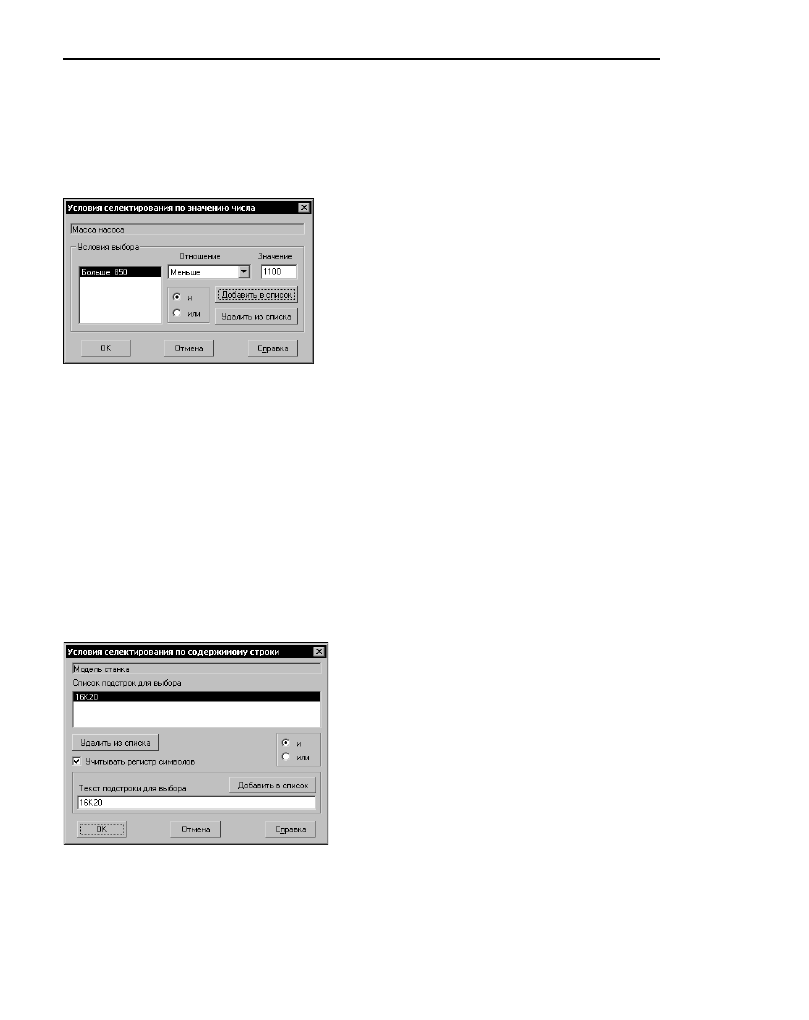

Рис. 60.7.  Диалог ввода условий поиска

для атрибутов численного типа

Рис. 60.8.  Диалог ввода условий поиска

для атрибутов строчного типа
