Глава 29.

Сдвиг

29.1.

Произвольный сдвиг

Чтобы сдвинуть выделенные объекты, вызовите команду

Сдвиг.

▼

Если известно положение, которое должна занять после сдвига какая!либо точка изоб!
ражения, задайте ее в качестве базовой (

т1). Затем задайте новое положение этой

точки —

т2.

▼

Если известны смещения объектов в направлении осей текущей системы координат, вве!
дите их в соответствующие поля на Панели свойств.

Иногда удобнее выполнять простое перетаскивание выделенных объектов мышью, не
прибегая к команде сдвига. Об этой возможности подробно рассказано в разделе 28.1.1
на с. 222.

29.1.1.

Управление исходными объектами

После выполнения операции ее исходные объекты могут быть оставлены в документе
или удалены.

Управление исходными объектами производится с помощью группы переключателей
Режим на Панели свойств.

Чтобы исходные объекты автоматически удалялись по завершении операции, активизи!
руйте переключатель

 Удалять исходные объекты. Активизация переключателя Ос

тавлять исходные объекты означает, что они будут сохранены.

а)

б)

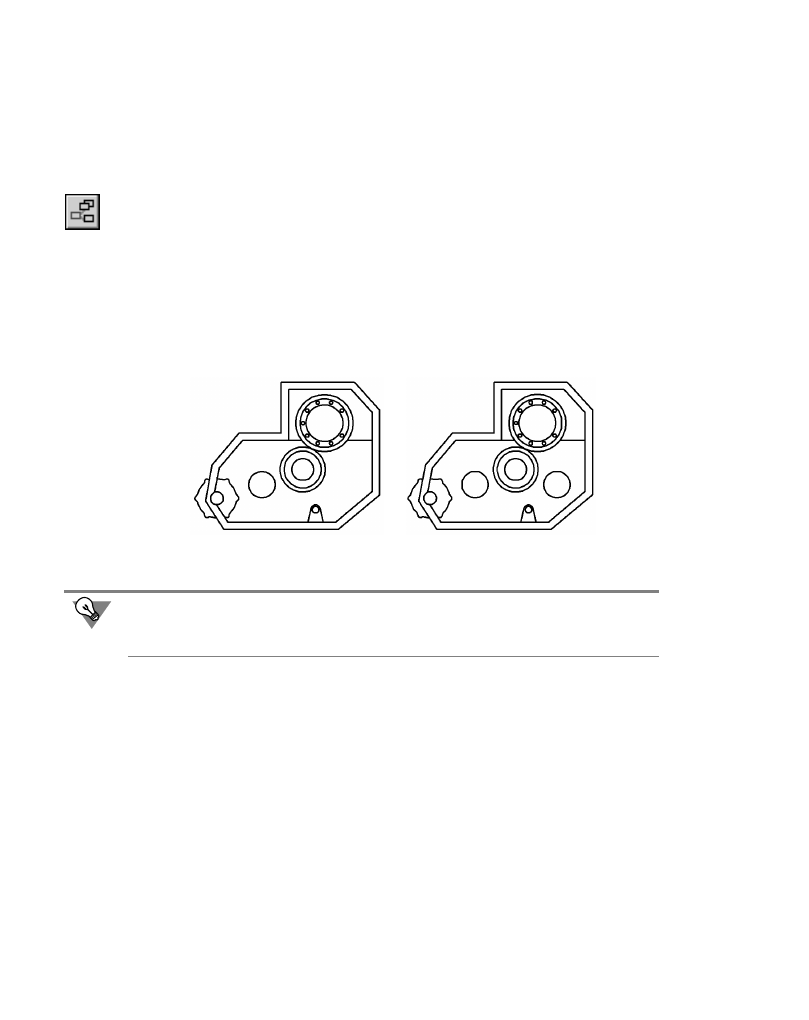

Рис. 29.1.  Произвольный сдвиг: а) исходное изображение, б) результат операции

Иногда требуется сдвинуть только часть геометрических объектов, составляющих изоб!
ражение, а остальные — соответствующим образом перестроить. Такое редактирование
осуществляется с помощью команды

Деформация сдвигом (см. раздел 32.2 на

с. 240).

227

Глава 29 Сдвиг

29.2.

Сдвиг по углу и расстоянию

Чтобы переместить выделенные объекты на определенное расстояние в заданном на!
правлении, вызовите команду

Сдвиг по углу и расстоянию.

Введите в соответствующие поля на Панели свойств расстояние сдвига и угол между ра!
диус!вектором, определяющим направление сдвига, и осью абсцисс текущей системы
координат.

На экране появится фантом смещенных объектов.

Значения смещений вдоль осей текущей системы координат будут рассчитаны автома!
тически и показаны в справочных полях на Панели свойств.

Управление исходными объектами производится так же, как и в случае произвольного
сдвига.

Чтобы зафиксировать фантом, нажмите кнопку

Создать объект.

а)

б)

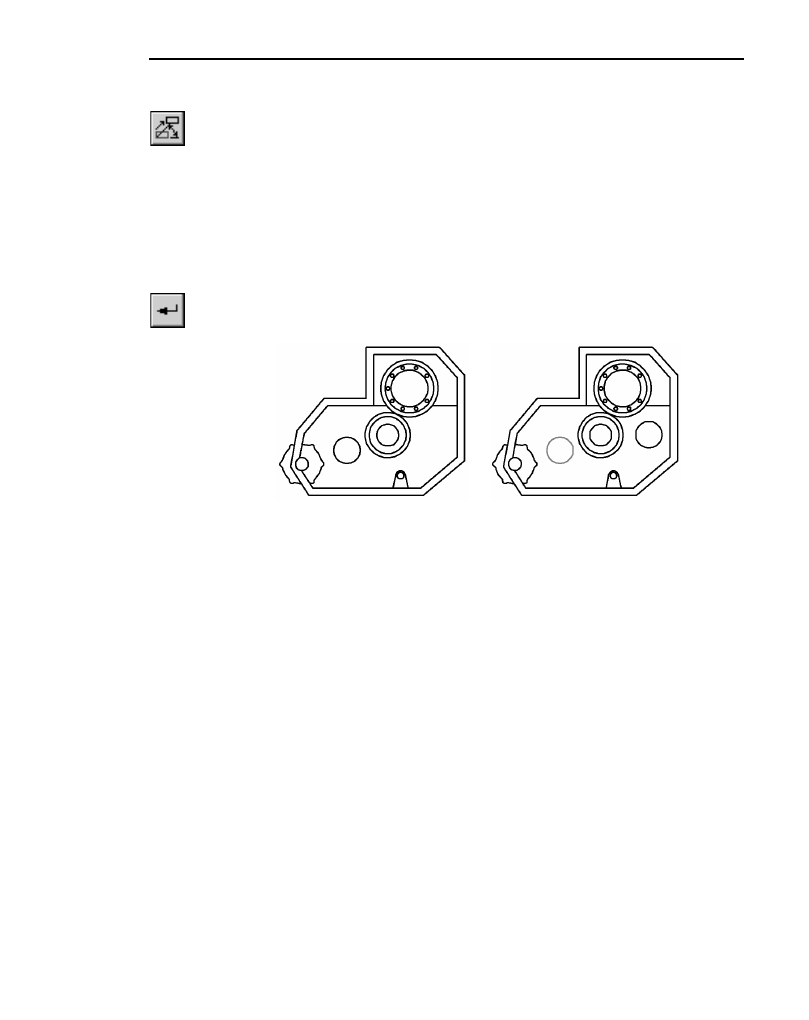

Рис. 29.2.  Сдвиг по углу и расстоянию: а) исходное изображение,

б) сдвиг отверстия на 22 мм в направлении 10° к оси Х

228

Глава 30.

Копирование

30.1.

Произвольная копия

Чтобы скопировать выделенные объекты, вызовите команду

Копия.

Задайте базовую точку для копирования

т1.

Задайте точку

т2, определяющую новое положение базовой точки.

Значения смещений по осям текущей системы координат будут рассчитаны автомати!
чески и показаны в полях

Сдвиг по оси Х и Сдвиг по оси Y.

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

После фиксации нового положения базовой точки система копирует выделенные эле!
менты в заданное место и ожидает указания следующего места для копирования.

30.1.1.

Масштаб и поворот копий

По умолчанию объекты!копии имеют такой же размер и такую же ориентацию, как и объ!
ект!оригинал (рис. 30.2, а).

При необходимости вы можете промасштабировать и/или повернуть копии относитель!
но исходных объектов (рис.30.2, б). Для этого введите нужные значения в поля

Угол и

Масштаб на вкладке Копия Панели свойств.

При копировании с изменением масштаба вы можете указать, нужно ли масштабировать
выносные линии и линии!выноски размеров (если они есть среди копируемых объек!
тов). Управление масштабированием выносных линий рассмотрено в разделе 31.2.1 на
с. 237.

Масштаб и поворот копий при копировании по кривой, по параллелограммной и концен!
трической сеткам производится аналогично.

а)

б)

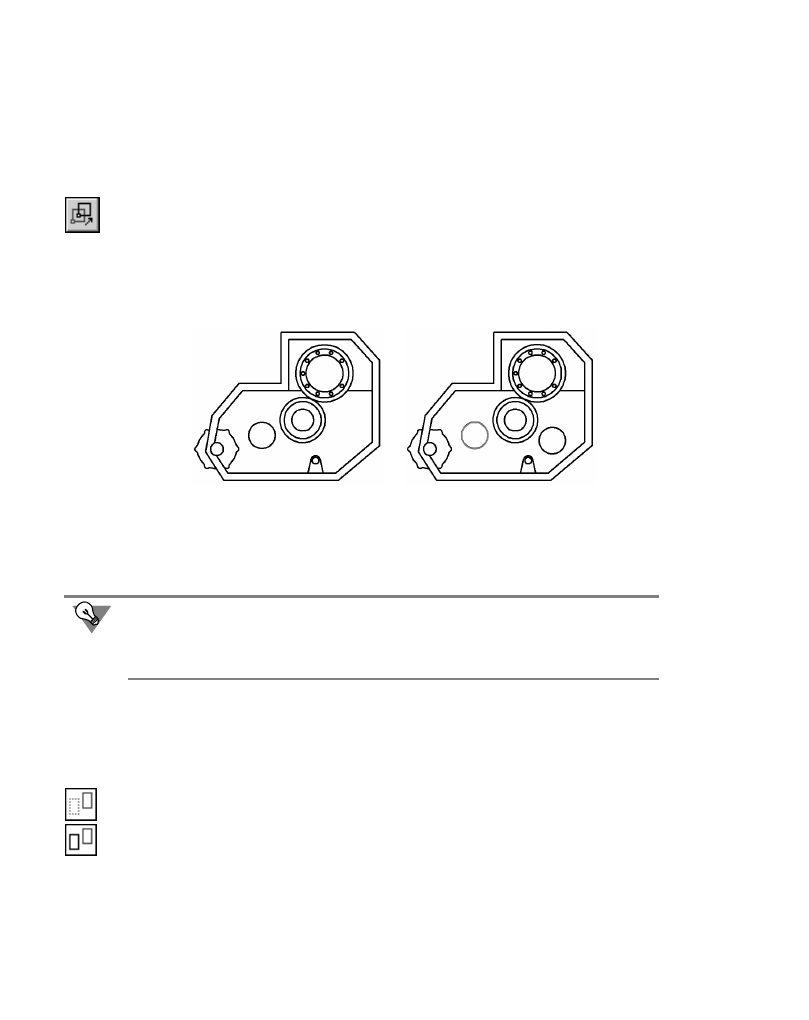

Рис. 30.1.  Произвольное копирование: а) исходное изображение, б) результат операции

Иногда удобнее выполнять простое копирование выделенных объектов мышью, не при!
бегая к вызову специальной команды. Об этой возможности подробно рассказано в
разделе 28.1.2 на с. 222.

229

Глава 30 Копирование

30.1.2. Управление атрибутами при копировании

По умолчанию копирование атрибутов отключено, т.е. если исходный (копируемый) объ!
ект имел атрибуты (см. Том II, часть X), то объект!копия создается без атрибутов. При
этом в группе

Копирование атрибутов на вкладке Атрибуты Панели свойств активен

переключатель

Не копировать.

Если требуется создать копию с такими же атрибутами, как и оригинал, активизируйте
переключатель

Копировать.

Управление атрибутами копий при копировании по кривой, по окружности, по паралле!
лограммной и концентрической сеткам производится аналогично.

30.2.

Копия по кривой

Чтобы создать массив копий выделенных объектов, разместив их вдоль указанной кри!
вой, вызовите команду

Копия по кривой.

Управление исходными объектами описано в разделе 29.1.1 на с. 226.

Укажите базовую точку для копирования

т1.

Укажите кривую, вдоль которой должны копироваться объекты.

Введите количество копий и их шаг в соответствующие поля на Панели свойств.

Установите нужную интерпретацию шага, расположение копий относительно нормали к
кривой и направление копирования. Эти параметры подробно рассмотрены в следующих
разделах.

Укажите на кривой начальную точку копирования — с ней будет совмещена базовая точ!
ка первого экземпляра массива.

На экране появится фантом массива копий. Для его фиксации нажмите кнопку

Создать

объект.

а)

б)

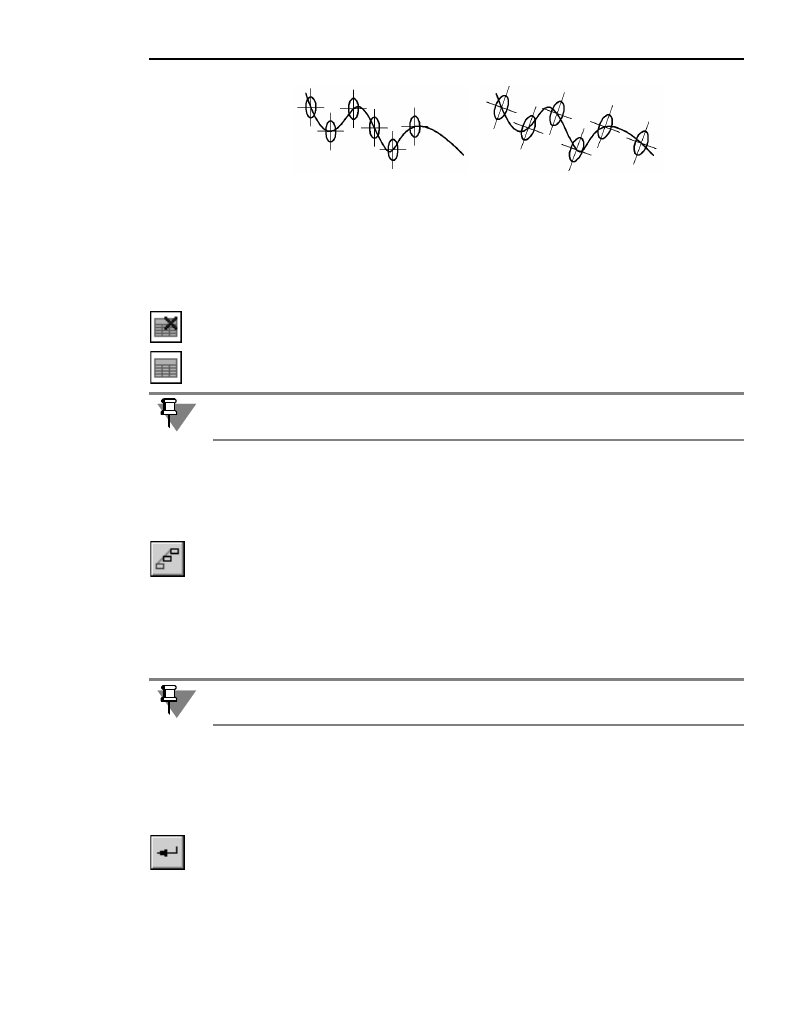

Рис. 30.2.  Копирование объектов: а) с сохранением угла поворота и масштаба,

б) с изменением угла поворота и масштаба

Если ни один из объектов, выбранных для копирования, не имеет атрибутов, переключа!
тели будут недоступны.

Шаг измеряется вдоль кривой, по которой производится копирование.
