Часть IV.
Простановка размеров и обозначений
218
27.18. Настройка умолчательных параметров
обозначений центра и осевых линий
Как уже было отмечено, вы можете настраивать параметры каждого обозначения центра
и каждой осевой линии (длины штрихов и промежутков и т.п.) при их создании. Обычно
параметры всех обозначений центров и осевых линий в документе одинаковы, поэтому
удобно установить их в качестве умолчательных.
Чтобы настроить умолча!
тельные параметры обоз!
начений центра и осевых
линий для текущего доку!
мента, вызовите команду
Сервис — Параметры... —
Текущий документ —
Осевая линия.
Появившийся на экране
диалог (рис. 27.40) содер!
жит элементы управления,
позволяющие настроить
умолчательные параметры
обозначений центра и осе!
вых линий.
Эти элементы аналогичны элементам вкладки
Параметры Панели свойств при созда!
нии обозначения центра (см. табл. 27.10 на с. 211).
Настройка, сделанная в данном диалоге, хранится в самом документе и не изменяется
при его передаче на другое рабочее место.
а)
б)
в)

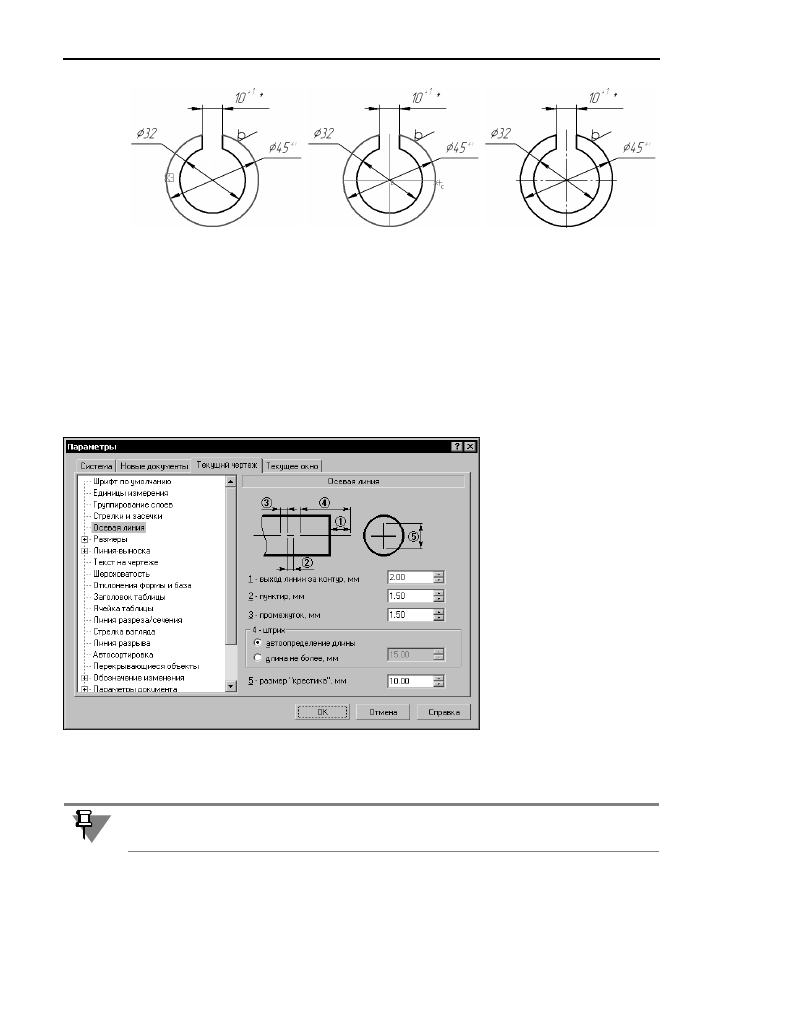

Рис. 27.39. Построение обозначения центра на чертеже:
а) указание объекта, б) задание положения обозначения центра, в) построенное обозначение
Рис. 27.40. Настройка параметров обозначений центра и осевых линий
Полю диалога
длина не более соответствует поле Панели свойств Штрих, а полю раз
мер “крестика“ — “Крестик“.
