Часть IV.

Простановка размеров и обозначений

206

По умолчанию формируется обозначение базы, перпендикулярное указанному базовому
объекту. При этом в группе

Тип на Панели свойств активен переключатель Перпенди

кулярно опорному элементу. Если требуется создать наклонное обозначение, активи!
зируйте переключатель

Произвольное расположение.

В поле

Текст отображается предлагаемая системой буква для обозначения выносного

элемента. Если необходимо,  вы можете изменить начертание символа, а при отключен!
ной автосортировке — и сам символ. Это делается так же, как и при создании стрелки
взгляда (см. раздел 27.10.1 на с. 199).

Укажите точку

т2, определяющую положение рамки с надписью.

27.13.1. Настройка умолчательных параметров обозначения базы

Обозначение базы состоит из треугольника, соединенного с рамкой, содержащей над!
пись. Вы можете включить или отключить зачернение треугольника, а также установить
умолчательные параметры надписи обозначения базы в текущем документе.

Для этого вызовите команду

Сервис — Параметры... — Текущий документ — От

клонения формы и база.

В правой части вкладки появятся элементы управления, позволяющие настроить пара!
метры обозначений баз и допусков формы и расположения.

Опция

Зачернять треугольник позволяет включить или отключить заливку контура

треугольника, обозначающего базовый объект. Высота треугольника определяется сис!
темой автоматически. По ГОСТ 2.308–79 она равна высоте шрифта размерных чисел.

Если указанная точка не принадлежат выбранному объекту, то положение знака будет
определяться проекцией указанной точки на объект или его продолжение. В последнем
случае базовый объект автоматически будет продолжен на нужное расстояние тонкой
линией. Для точного позиционирования курсора воспользуйтесь привязками. Например,
если базой является ось симметрии, удобно применить привязку

Ближайшая точка,

чтобы совместить основание треугольника с концом размерной линии. Подробнее о при!
вязках — см. раздел 8.2 на с. 74.

Рис. 27.26.  Пример простановки обозначения базы

Линия, соединяющая обозначение базы и рамку, начинается в середине стороны рамки,
если объект, указанный в качестве базового, отклоняется от вертикали или горизонтали
не более чем на 2°. Если уклон больше, то линия начинается в ближайшей вершине рам!
ки.

207

Глава 27. Обозначения

Группа управляющих элементов

Шрифт позволяет настроить умолчательные парамет!

ры шрифта для обозначений баз и допусков формы и расположения (см. Том II,
табл. 64.3 на с. 205).

Высота рамки определяется системой автоматически. В соответствии с обязательным
приложением I к ГОСТ 2.308–79 она равна удвоенной высоте шрифта, используемого в
надписи допуска формы.

После выхода из диалога параметров отрисовка обозначений баз в текущем документе
изменится в соответствии со сделанной настройкой.

Настройка параметров обозначения базы хранится в самом документе и не изменяется
при его передаче на другое рабочее место.

Если вы используете одни и те же параметры обозначений баз во всех документах, то
выполнение соответствующей настройки в каждом документе нерационально. В этом
случае можно сделать так, чтобы все новые документы сразу создавались с требуемыми
настройками обозначений баз.

Чтобы настроить умолчательные параметры обозначений баз в новых документах, вызо!
вите команду

Сервис — Параметры... — Новые документы — Графический

документ — Отклонения формы и база. Установите необходимые значения, как опи!
сано выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.

27.14. Допуск формы

Чтобы создать обозначение допуска формы и расположения поверхности, вызовите ко!
манду

Допуск формы.

Задайте точку вставки рамки допуска. По умолчанию в выбранную точку помещается ле!
вый нижний угол рамки. При этом в списке

Базовая точка на Панели свойств выбран

вариант

Слева внизу. Чтобы изменить положение рамки относительно точки вставки,

разверните указанный список и выберите нужную строку.

Чтобы рамка была расположена вертикально, включите опцию

Вертикально на Панели

свойств.

Сформируйте таблицу допуска. Способы и порядок ее создания рассмотрены ниже.

Создайте необходимое количество ответвлений со стрелками или треугольниками.

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 27.4.3 на с. 189).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект.

Часть IV.

Простановка размеров и обозначений

208

27.14.1. Формирование таблицы допуска

Существует два способа формирования таблицы допуска формы и расположения повер!
хности:

▼

полуавтоматический,

▼

ручной.

Чтобы создать таблицу допуска в

полуавтоматическом режиме, активизируйте переклю!

чатель

Таблица на Панели свойств.

На экране появится диалог ввода надписи и выбора параметров обозначения допуска.

Разверните список

Знак и выберите обозначение допуска нужного типа.

Введите числовое значение допуска, обозначение первой и второй баз. Для ускорения
ввода можно применять пользовательские меню. Двойной щелчок мышью в любом поле
ввода текста в диалоге вызывает соответствующее пользовательское меню (рис. 27.28).

Кнопка

Ссылка позволяет вставить ссылку на существующее в документе обозначение

базы. После нажатия этой кнопки на экране появляется диалог, в котором необходимо
настроить параметры ссылки (см. Том II, рис. 63.3 на с. 197 и табл. 63.7).

Завершив формирование таблицы обозначения допуска формы, нажмите кнопку

ОК

диалога

Обозначение допуска.

Система автоматически создаст таблицу для обозначения допуска и заполнит ее выбран!
ными символами и значениями.

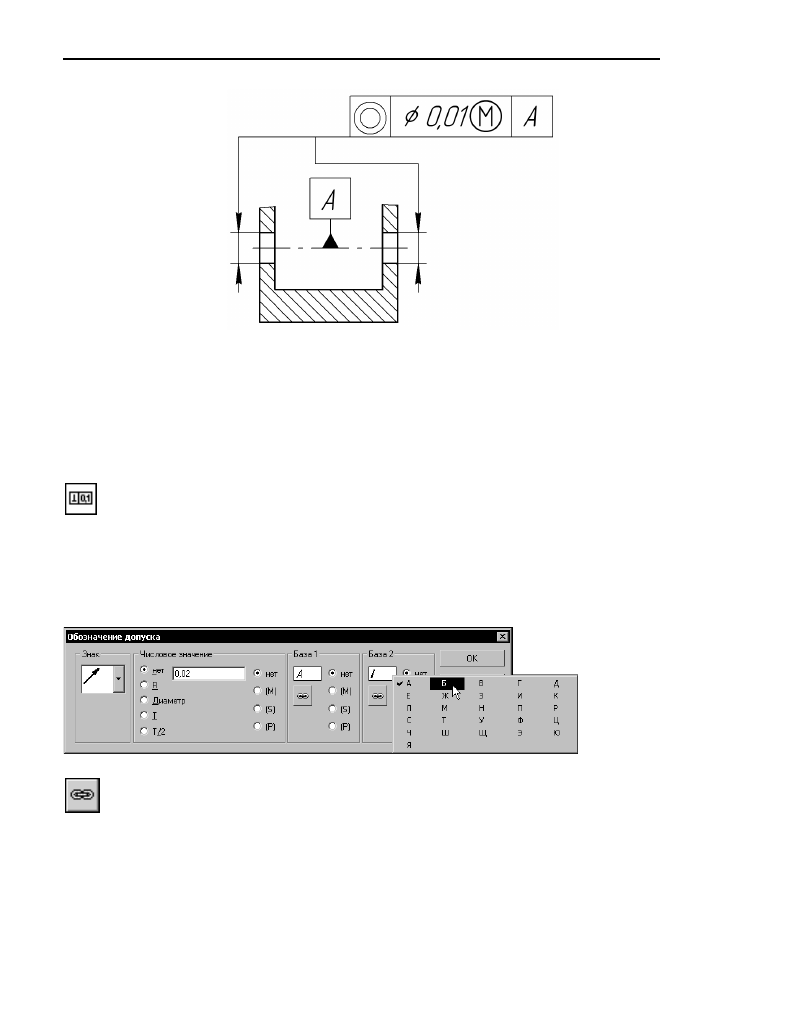

Рис. 27.27.  Простановка допуска расположения поверхностей

Рис. 27.28. Пользовательское меню при вводе обозначения допуска

209

Глава 27. Обозначения

Чтобы сформировать таблицу допуска в

ручном режиме, щелкните мышью в поле

Текст

на Панели свойств.

На экране появится диалог ввода текста обозначения допуска формы и расположения.
Он содержит пока только одну ячейку. Чтобы сформировать таблицу нужной структуры,
воспользуйтесь элементами управления на вкладке

Таблица Панели свойств.

Создайте таблицу нужной структуры.

Введите текст в ячейки созданной таб!
лицы. При этом удобно выбирать зна!
чения и символы из пользовательских
меню, вызываемых двойным щелчком
мыши в ячейке (рис. 27.29).

Так, пользовательское меню первой
ячейки содержит наименования видов
допуска. При выборе любого из них
(«Допуск соосности», «Допуск прямо!
линейности» и т.д.) в обозначении раз!

мещается соответствующее условное обозначение. Пользовательское меню второй
ячейки содержит числовые значения допусков, третьей и последующих — прописные
буквы русского алфавита для обозначения баз.

При необходимости измените умолчательные параметры текста в ячейках (размер, цвет
символов и т.п.).

Ссылку на имеющееся в документе обозначение базы в данном случае можно создать с
помощью команды

Вставка — Ссылка.

Завершив формирование и форматирование таблицы допуска, нажмите кнопку

ОК диа!

лога.

27.14.2. Создание ответвлений

Чтобы создать ответвление со стрелкой или треугольником, нажмите соответствующую
кнопку на Панели специального управления.

Контекстное меню ячейки содержит команды!аналоги почти всех элементов вкладки
Таблица. Используя эти команды, вы можете сформировать и заполнить таблицу, не
обращаясь к Панели свойств.

Если параметры текста у всех обозначений допуска в документе отличаются от текущих
умолчательных параметров, то рекомендуется не настраивать каждую надпись в отде!
льности, а установить требуемые параметры в качестве умолчательных
(см. раздел 27.13.1 на с. 206).

Таблица, созданная в полуавтоматическом режиме, может быть в любое время отредак!
тирована в ручном режиме. Например, возможно сочетание полуавтоматического ввода
и ручного форматирования текстов в ячейках.

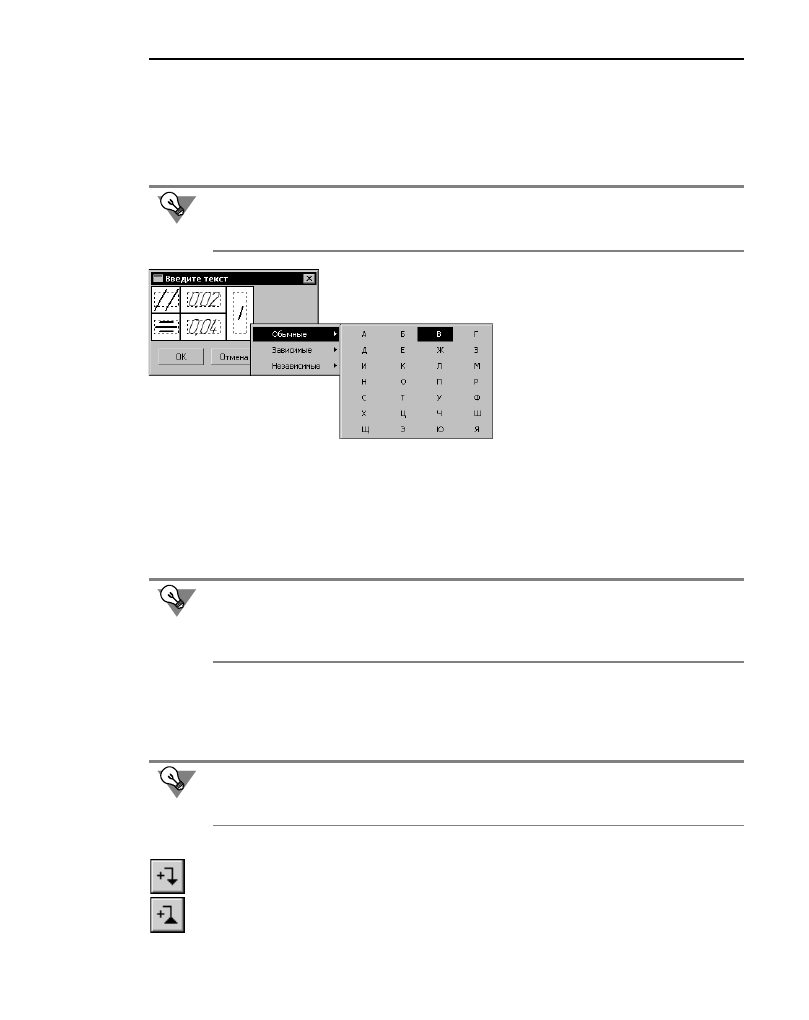

Рис. 27.29. Ввод надписи в таблице допуска
