Стрелка взгляда,

▼

Выносной элемент,

▼

Линия разреза/сечения,

▼

Обозначение базы.

Если это не так, измените настройку и закройте диалог.

3. Вызовите команду

Выносной элемент. Поле Текст на Панели свойств недоступно и со!

держит букву А — первую в перечне букв; опция

Автосортировка включена. Все это —

проявления того, что включен режим автосортировки (активна одноименная опция в
диалоге настройки).

4. Не отключайте опцию

Автосортировка. Создайте выносной элемент.

5. Создайте следующий выносной элемент. Он будет автоматически обозначен буквой Б.

6. Создайте стрелку взгляда. Вы увидите, что буква А «перейдет» на стрелку взгляда, а

обозначения выносных элементов получат буквы Б и В вместо А и Б соответственно. Это
произошло потому, что объект

Стрелка взгляда располагается в перечне объектов вы!

ше, чем

Выносной элемент.

7. Удалите выносной элемент, обозначенный буквой Б. Вы увидите, что оставшийся вынос!

ной элемент получил обозначение Б вместо В, поскольку в результате удаления буква Б
«освободилась».

27.10.3. Настройка умолчательных параметров стрелки взгляда

Обозначение направления взгляда состоит из отрезка со стрелкой и надписи.

Вы можете настроить длину отрезка и умолчательный шрифт надписи.

Для этого вызовите команду

Сервис — Параметры — Текущий документ — Стрелка

взгляда. В правой части вкладки появятся элементы управления, позволяющие настро!
ить параметры стрелки взгляда.

Группа управляющих элементов

Шрифт позволяет настроить умолчательные парамет!

ры шрифта (см. Том II, табл. 64.3 на с. 205) для обозначений стрелок взгляда.

Введите в поле

Длина объекта длину отрезка, входящего в состав обозначения.

Отрисовка стрелки подчиняется настройке, сделанной для стрелок (см. рис 22.9).

После выхода из диалога параметров отрисовка стрелок направления взгляда в текущем
документе изменится в соответствии со сделанной настройкой.

Настройка стрелки взгляда хранится в самом документе и не изменяется при его пере!
даче на другое рабочее место.

Если вы используете одни и те же параметры для стрелок взгляда во всех документах,
то настраивать каждый документ нерационально. Можно сделать так, чтобы все новые
документы сразу создавались с требуемыми настройками стрелок взгляда.

Для этого вызовите команду

Сервис — Параметры — Новые документы — Графи

ческий документ — Стрелка взгляда. Установите необходимые значения, как описа!
но выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.
Документы, существовавшие до выполнения настройки, не изменяются.

203

Глава 27. Обозначения

27.11. Линия разреза

Чтобы создать линию разреза или сечения, вызовите команду

Линия разреза.

Задайте начальную (расположенную ближе к изображению изделия) точку линии разре!
за.

Линию разреза, сегменты которой перпендикулярны друг другу (например, при оформ!
лении ступенчатого разреза), удобно создавать в режиме ортогонального черчения. Для
его включения и выключения служит кнопка

Ортогональное черчение на панели Те!

кущее состояние, а также клавиша <F8>. Чтобы временно перейти в режим ортогональ!
ного черчения, нажмите и удерживайте клавишу <Shift>. Если режим ортогонального
черчения отключен, возможно создание линии сечения, сегменты которой наклонены
друг к другу под произвольными углами (например, при оформлении ломаного разре!
за).

Задавайте точки перегиба линии. Для точного указания пользуйтесь привязками
(см. раздел 8.2 на с. 74).

Чтобы выбрать, с какой стороны от линии разреза должны располагаться стрелки, акти!
визируйте один из переключателей группы

Тип.

В поле

Текст отображается предлагаемая системой буква для обозначения разреза или

сечения. Если необходимо, вы можете изменить начертание символа (а при отключен!
ной автосортировке — и сам символ) и/или ввести дополнительный текст — номер лис!
та либо обозначение зоны, где расположено изображение разреза. Это делается так же,
как и при создании стрелки взгляда (см. раздел 27.10.1 на с. 199).

Чтобы указать, рядом с какой из стрелок — первой или последней — должен распола!
гаться дополнительный текст, активизируйте соответствующий переключатель в группе
Размещение. Если дополнительный текст не используется, состояние переключателей
этой группы не имеет значения.

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 27.4.3 на с. 189).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект.

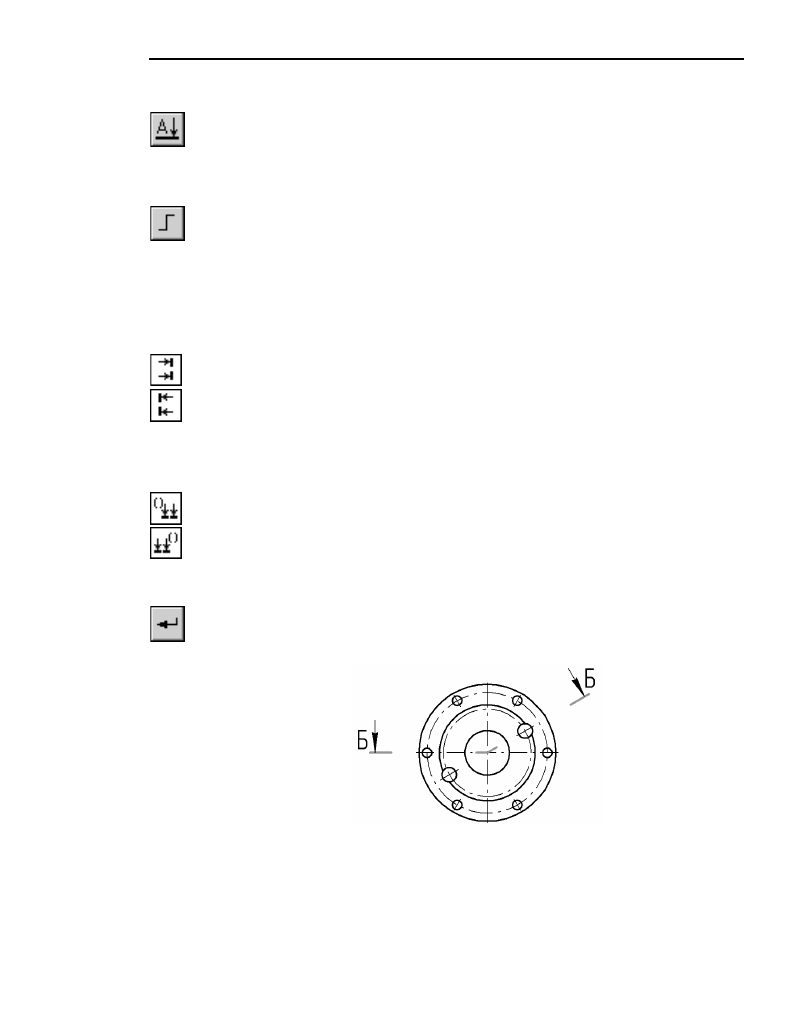

Рис. 27.24.  Простановка линии разреза

Часть IV.

Простановка размеров и обозначений

204

27.11.1. Настройка умолчательных параметров

обозначения линии разреза/сечения

Обозначение линии разреза состоит из разомкнутой утолщенной линии, стрелки, указы!
вающей направление взгляда, и надписи. Такие параметры, как длина штриха, длина и
отрисовка стрелки взгляда, умолчательный шрифт надписи одинаковы для всех обозна!
чений линий разреза в документе.

Чтобы настроить указанные параметры для текущего документа, вызовите команду
Сервис — Параметры — Текущий документ — Линия разреза/сечения. В правой
части вкладки появятся элементы управления, позволяющие настроить параметры обоз!
начения линии разреза/сечения.

Группа управляющих элементов

Шрифт позволяет настроить умолчательные парамет!

ры шрифта (см. Том II, табл. 64.3 на с. 205) для обозначений разрезов и сечений.

Введите в поле

Длина штриха длину каждого из отрезков утолщенной линии. Расстоя!

ние от конца штриха до стрелки взгляда равно одной четвертой указанной величины.

Длина отрезка, входящего в состав стрелки взгляда, подчиняется настройке, сделанной
для стрелки взгляда (см. раздел 27.10.3 на с. 202), а отрисовка стрелки — настройке,
сделанной для стрелок (см. рис 22.9).

После выхода из диалога параметров отрисовка обозначений линий разреза/сечения в
текущем документе изменится в соответствии со сделанной настройкой.

Настройка обозначений линий разреза/сечения хранится в самом документе и не изме!
няется при его передаче на другое рабочее место.

Если вы используете обозначения линий разрезов/сечений с одними и теми же парамет!
рами во всех документах, настраивать каждый отдельный документ нерационально.
Можно сделать так, чтобы все новые документы сразу создавались с требуемыми на!
стройками обозначения линии разреза/сечения.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Линия разреза/сечения. Установите необходимые значения,
как описано выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.
Документы, существовавшие до выполнения настройки, не изменяются.

27.12. Выносной элемент

Чтобы создать обозначение выносного элемента, вызовите команду

Выносной эле

мент.

Задайте точку центра контура, ограничивающего выносной элемент.

Задайте размеры конура.

Настройте отрисовку обозначения выносного элемента.

В поле

Текст отображается предлагаемая системой буква для обозначения выносного

элемента. Если необходимо, вы можете изменить начертание символа, а при отключен!
ной автосортировке — и сам символ. Это делается так же, как и при создании стрелки
взгляда (см. раздел 27.10.1 на с. 199).

Задайте точку начала полки

т2.

205

Глава 27. Обозначения

27.12.1. Настройка отрисовки обозначения

 выносного элемента

Чтобы изменить отрисовку обозначения выносного элемента, активизируйте вкладку
Параметры Панели свойств. Расположенные на ней элементы управления рассмотре!
ны в таблице.

27.13. База

Чтобы создать обозначение базовой поверхности, вызовите команду

База.

Укажите объект, изображающий базовый элемент (контур детали, осевую линию и т.п.).

Задайте точку

т1 основания треугольника, обозначающего базу.

Рис. 27.25.  Обозначение положения выносного элемента

т2

Центр контура

Умолчательным шрифтом для обозначения выносного элемента является шрифт, за!
данный для стрелки взгляда (см. раздел 27.10.3 на с. 202).

Табл. 27.9.

Элемент

Описание

Форма

Список, позволяющий выбрать форму контура, ограничивающего
выносной элемент.

Полка

Группа переключателей, позволяющая выбрать направление
отрисовки полки линии!выноски.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки
Параметры будут использоваться при создании следующих
обозначений выносного элемента до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущее (создаваемое) обозначение.
