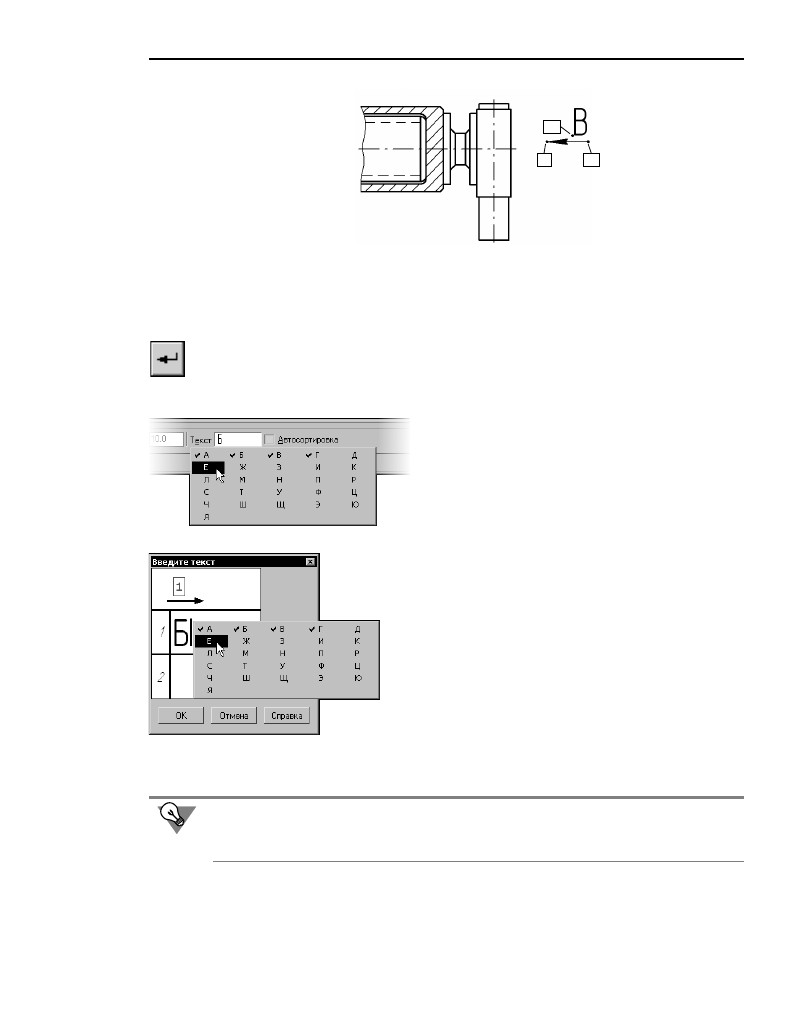

Часть IV. Простановка размеров и обозначений 198 Эта настройка хранится в самом документе и не изменяется при его передаче на другое Если вы используете одни и те же параметры для обозначений изменений во всех доку! Для этого вызовите команду Сервис — Параметры... — Новые документы — Графи ческий документ — Обозначение изменения. В появившемся диалоге можно вы! Эта настройка распространяется только на документы, созданные после ее выполнения. 27.10. Стрелка направления взгляда Чтобы построить стрелку, указывающую направление взгляда, вызовите команду Задайте начальную точку стрелки т1 . Стрелку, расположенную строго вертикально или горизонтально, удобно создавать в ре! Орто гональное черчение на панели Текущего состояния, а также клавиша <F8>. Чтобы Задайте точку т2, определяющую направление стрелки. Затем задайте точку т3, определяющую положение надписи. Табл. 27.7. Пункты раздела Обозначение изменения Пункт Позволяет настроить Параметры Умолчательную отрисовку обозначения изменения. Набор Текст надписи Умолчательный шрифт надписи обозначения изменения. Набор При настройке высоты шрифта и размера знака (диаметра окружности или стороны |
