Глава 11.

Файл пользовательских меню

Файл пользовательских меню — файл, описывающий меню, команды которых предна!
значены для вставки текстовых фрагментов в различные надписи. Этот файл называется
Grарhic.рmn и располагается в подпапке \Sys главной папки КОМПАС!3D V8.

Примерами меню, опи!
санных в файле Grа
рhic.рmn, являются ме!
ню, вызываемые по
двойному щелчку левой
кнопки мыши в следую!
щих случаях:

▼

работа с диалогом
ввода надписи спе!
циального знака
(рис. 11.1), допуска
формы и т.п.,

▼

заполнение основ!
ной надписи доку!
мента (рис. 11.2).

Grарhic.рmn — текстовый файл формата АNSI, доступный для непосредственного ре!
дактирования пользователем.

Редактируя этот файл, пользователь может, например, настроить меню, появляющееся
при заполнении основной надписи так, чтобы оно содержало необходимые фамилии и
инициалы должностных лиц, дополнить список масштабов и т.п.

Пользователь может также создавать новые разделы в файле Grарhic.рmn, описываю!
щие меню, доступные при вводе текста в графы оригинальных (пользовательских) ос!
новных надписей (см. раздел 9.2.2 на с. 97).

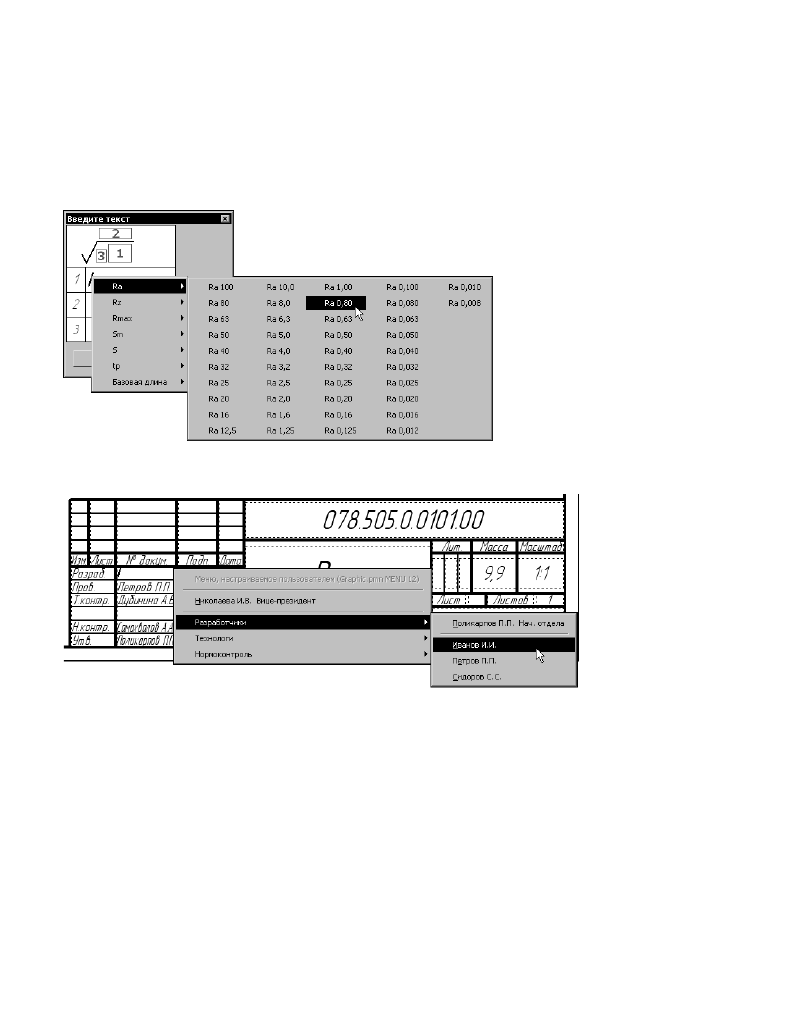

Рис. 11.1.  Пользовательское меню при вводе надписи

в обозначении шероховатости

Рис. 11.2.  Пользовательское меню при заполнении основной надписи чертежа

129

Глава 11. Файл пользовательских меню

11.1.

Структура файла

Файл состоит из разделов. Вы можете добавить в файл собственные разделы. Рекомен!
дуется присваивать им номера от 1001 до 4000

1

.

В таблице 11.1 приведен список номеров уже существующих разделов пользовательско!
го меню и их назначение.

1. Номера разделов с 1 по 1000 зарезервированы за компанией АСКОН. Пожалуйста, не используйте

их во избежание конфликтов составленных вами меню с новыми версиями файла Graphic.pmn,
поставляемыми в дистрибутиве системы.

Табл. 11.1.  Разделы файла Grарhic.рmn

Номер раздела

Описание

1

Алфавит.

2

Параметр шероховатости.

3

Вид обработки поверхности.

4

Базовая длина для определения шероховатости.

5

Направление неровностей шероховатости.

6

Обозначение знака допуска.

7

Обозначение баз.

8

Масштабы.

9

Стадии проектирования для конструкторской документации.

10

Стадии проектирования для строительной документации.

11

Предельные отклонения формы и расположения поверхностей.

12

Фамилии должностных лиц (машиностроение).

20

Текст перед размерной надписью.

21

Единицы измерения в размерной надписи.

22

Текст после размерной надписи.

23

Текст под размерной надписью.

24

Нормальные линейные размеры.

30

Характер внесенного изменения.

31

Марки основных комплектов рабочих чертежей по ГОСТ 21.101!97.

32

Характер выполненной работы.

33

Должность, сокращения по ГОСТ 21.101!97.

Часть IV.

Служебные текстовые файлы

130

11.2.

Синтаксис файла

Каждый раздел файла имеет заголовок

MENU num, где num — номер раздела.

Раздел файла должен начинаться с ключевого слова

BEGIN и заканчиваться словом END.

Строки, находящиеся между этими словами (внутри раздела), будут показываться в
пользовательском меню.

Внутри раздела перечисляются строки меню (отдельные команды) и вложенные в раз!
дел подменю (названия групп команд), которые, в свою очередь, также могут содержать
строки меню и подменю.

Строка меню записывается в виде:

MENUITEM "nаme" FLАGS, где

name — имя меню,

FLAGS — комбинация флагов (см. табл. 11.2 на с. 134).

Вложенный раздел меню — подменю — записывается в виде:

РOРUР "nаme", где

name — имя подменю (оно появляется в меню).

Подменю, как и содержащее его меню, должно начинаться со слова

BEGIN, заканчивать!

ся словом

END и содержать строки меню (MENUITEM) и вложенные подменю (РOРUР).

Порядок формирования имени

nаme в строке меню или подменю:

34

Масштабы строительные.

35

Фамилии должностных лиц (строительство).

36

Масштабные коэффициенты, применяемые при выпуске рабочих
чертежей в строительном проектировании (согласно ГОСТ
группы 21).
Меню, описываемое данным разделом, используется библиотекой
Организатор проекта, библиотекой СПДС!обозначений, при
заполнении основных надписей, содержащихся в библиотеках
SPDS_GR.lyt и SPDS_VC.lyt.

37

Часто встречающиеся сокращения, используемые при простановке
отметок уровня (согласно ГОСТ 21.101–97).
Меню, описываемое данным разделом, используется библиотекой
СПДС!обозначений.

38

Tермины и словосочетания в соответствии с разделом 7
ГОСТ 21.101–97 (о внесении изменений в рабочие чертежи).
Меню, описываемое данным разделом, используется командой
Маркер изменений библиотеки СПДС!обозначений.

1000

Вызов справочника материалов (файла ref.exe).

Табл. 11.1.  Разделы файла Grарhic.рmn
