123
Глава 10. Практика создания оформлений
Убедитесь, в том, что:
▼
данные, введенные в графы Код или обозначение отливки и Обозначение документа по
ГОСТ 3.1201–85 (1 и 2), передались в соответствующие ячейки дополнительного штампа
на втором листе;
▼
данные, введенные в графы Фамилия разработчика отливки, Фамилия нормоконтроле
ра, Дата подписи разработчика и Дата подписи нормоконтролера (4, 8, 6 и 6а), переда!
лись в соответствующие ячейки дополнительного штампа на втором листе;
▼
данные, введенные в графы Фамилия нормоконтролера и Дата подписи нормоконтроле
ра (8 и 6а), передались также в соответствующие графы Главной таблицы основной над!
писи на первом листе;
▼
данные об изменениях отливки никуда не передались.
6. Сохраните чертеж.
7. Присвойте первому листу оформление Чертеж с элементами отливок. Посл. листы.
ГОСТ 3.1125–88.
Убедитесь, что после смены оформления все данные в дополнительном штампе сохра!
нились.
10.3.

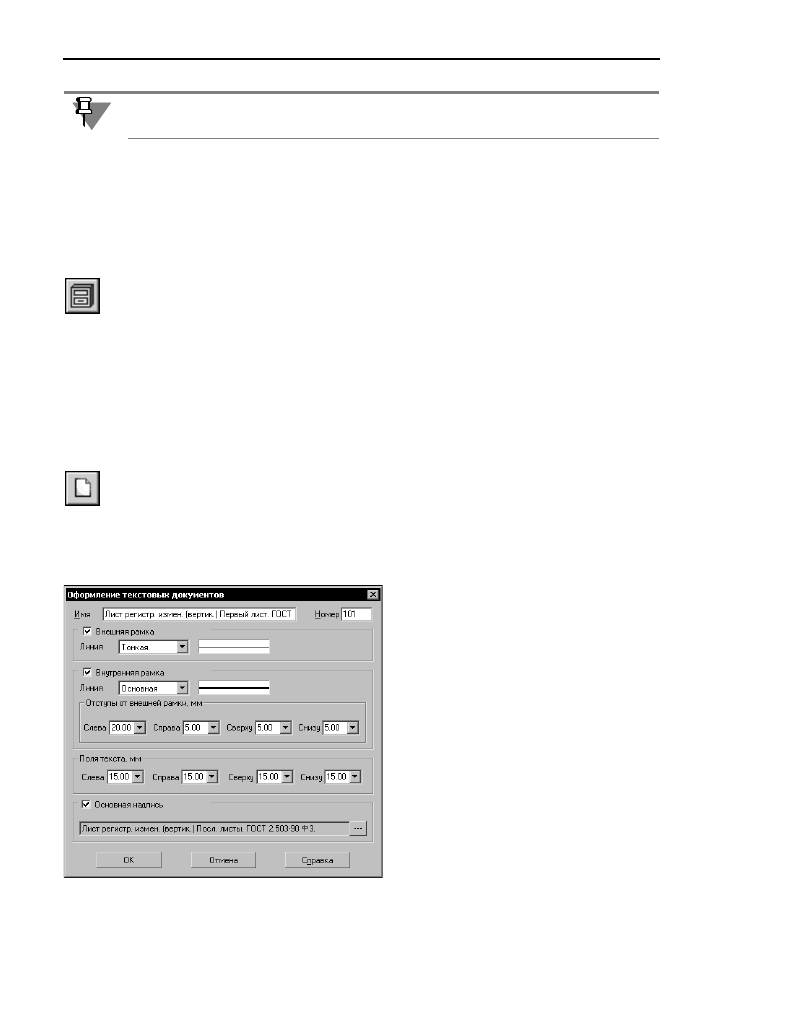

Оформление текстовых документов
Данный раздел содержит упражнения, позволяющие ознакомиться с некоторыми осо!
бенностями оформления текстовых документов.
Создание оформлений для текстовых документов включает те же два основных этапа,
что и создание оформлений для чертежей:
▼
создание основной надписи,
▼
создание оформления, содержащего основную надпись.
Создание основной надписи для текстового документа аналогично созданию основной
надписи для чертежа.
В упражнении 25 рассматривается создание оформления с использованием готовой ос!
новой основной надписи.
Упражнение 26 посвящено созданию в текстовом документе дополнительных листов.
Фактически при смене оформления произошло следующее. Таблицы основных надпи!
сей, входящие в оформления Чертеж с элементами отливок. Перв. лист. ГОСТ 3.1125–88
и Чертеж с элементами отливок. Посл. листы. ГОСТ 3.1125–88, были проверены на нали!
чие идентичных ячеек — ячеек с одинаковыми типами и идентификаторами. Затем дан!
ные из ячеек прежней основной надписи были переданы в идентичные им ячейки новой
основной надписи.
В данном случае идентичные ячейки нашлись благодаря использованию в оформлениях
одной и той же таблицы.
Если же требуется организовать передачу данных между ячейками разных таблиц, нахо!
дящихся в разных основных надписях, необходимо вручную настроить эти ячейки так,
чтобы их типы и идентификаторы совпадали.
