Глава 10. Практика создания оформлений

Внутри ячеек штриховой линией показаны границы ввода текста. Расстояния от границы
ввода до соответствующих границ ячейки —

отступы текста. По умолчанию используют!

ся следующие значения отступов:

▼

слева

0.5 мм

▼

справа

0.5 мм

▼

сверху

0 мм

▼

снизу

0 мм

10. Задайте для граф 1, 2 и 14 отступы сверху и снизу равными 0.5 мм.

10.1. Установите курсор в нужную ячейку и вызовите команду

Формат — Формат

ячейки.

10.2. В полях

сверху и снизу появившегося диалога введите значения 0.5.

10.3. Остальные значения отступов этих же и остальных ячеек не меняйте.

11. Вызовите команду

Таблица — Блокировка таблицы.

12. Включите все опции появившегося диалога и закройте его.

13. Присвойте всем графам, кроме 1, 2, 3, 7 и 14, стиль текста Default и установите возмож!

ность ввода только одной строки текста в каждую из них.

13.1. Установите курсор в нужную ячейку и вызовите команду

Формат — Формат

ячейки.

13.2. В появившемся диалоге включите опцию

Однострочный текст.

Благодаря данной настройке при заполнении дополнительного штампа перенос
строк в этих графах будет игнорироваться. Длина строки будет подгоняться к ши!
рине графы путем автоматического увеличения сужения символов.

13.3. Нажмите кнопку

Изменить....

13.4. В появившемся диалоге активизируйте вкладку

В памяти.

13.5. Из списка на этой вкладке выберите стиль Default и нажмите кнопку

Выбрать.

Название выбранного стиля появится в поле

Стиль текста по умолчанию диа!

лога настройки формата ячейки.

13.6. Закройте диалог настройки формата ячейки.

Как в новой таблице основной надписи появились стили текста Default, ЛитМас
саМасштаб, Обозначение, Наименование и МатериалПредприятие, названия ко!
торых отображаются в диалоге выбора текущего стиля текста?

Они были созданы и сохранены в основной надписи Чертеж констр. Первый лист.
ГОСТ 2.10468, на основе которой разрабатывается новая основная надпись.

Создание стиля текста в основной надписи возможно при создании или редакти!
ровании любой таблицы в этой основной надписи. Стили текста, созданные в ос!
новной надписи, доступны в любой ее таблице, а не только в той, при работе с ко!
торой были созданы.

В этом вы только что убедились, присвоив стиль Default ячейкам вновь созданной
таблицы. Данный стиль будет применен к текстам, введенным в эти ячейки при за!
полнении дополнительного штампа в документе.

14. Присвойте графам 3, 7 и 14 стиль текста Default.

Часть III.

Стили документов

116

Запрет переносов строк в них устанавливать не нужно. Графы 3 и 7 будут содержать
текст, а значит, станут недоступными для пользователя. Графа 14 — резервная, поэтому
для нее следует оставить возможность ввода нескольких строк.

15. Установите левое выравнивание для всех граф, кроме 1 и 2.

16. Введите в графу 3 текст Разработал, а в графу 7 — Норм. контр.

При заполнении дополнительного штампа ввод и редактирование текста в этих графах
будут невозможны.

17. Графам 1 и 2 присвойте стиль Обозначение.

Данный стиль имеет настройку расширенного стиля — настройку, определяющую шаг
строк, высоту и сужение символов в тексте в зависимости от количества строк в нем.

17.1. Чтобы просмотреть настройку расширенного стиля, вызовите команду

Сервис —

Стили текстов.

17.2. В появившемся диалоге нажмите кнопку

Показать документ.

17.3. В активном окне просмотра активизируйте вкладку

В памяти. На ней отображает!

ся список стилей текстов, имеющихся в текущей основной надписи (основной над!
писи, содержащей редактируемую таблицу).

17.4. Выделите в списке стиль Обозначение.

17.5. Нажмите кнопку

Редактировать.

17.6. В появившемся диалоге нажмите кнопку

Далее....

На экране появится диалог настройки расширенного стиля текста (рис. 10.4).

Настройка, сделанная в этом диалоге, определяет следующие правила располо!
жения текста в ячейке:

▼

если текст состоит из одной строки, высота сим!
волов в нем — 7 мм; шаг строк в данном случае
не имеет значения,

▼

если текст состоит из двух строк, то они распола!
гаются с шагом 7 мм; высота символов — 5 мм.

17.7.

Не изменяя настроек, закройте диалоги расши!
ренного стиля текста, редактирования стиля тек!
ста и работы с наборами и библиотеками стилей.

Рис. 10.4.  Диалог настройки

расширенного стиля текста

117

Глава 10. Практика создания оформлений

Общая настройка ячеек — определение внешнего ви!
да текстов в ячейках — завершена. Теперь нужно на!
строить расширенный формат — определить сервис!
ные функции, доступные при заполнении граф
дополнительного штампа в документе, а также воз!
можность и порядок передачи данных из одного до!
полнительного штампа в другой при смене оформле!
ния документа.

Настройку расширенного формата необходимо вы!
полнить для каждой пустой ячейки, т.е. для всех яче!
ек, кроме 3 и 7. Для этого необходимо поочередно ус!
танавливать курсор в нужные ячейки, вызывать
диалог настройки расширенного формата (рис. 10.5)
и устанавливать необходимые параметры.

18. Вызовите диалог настройки расширенного формата ячейки. Для этого нажмите кнопку

Расширенный формат ячейки на инструментальной панели Таблицы и границы.

19. Настройте расширенный формат ячеек в соответствии с таблицей 10.2.

20. Для всех остальных ячеек установите тип

Общий для листа и присвойте им идентифи!

каторы с 1006 по 1017.

21. В качестве

Запроса при вводе текста в ячейку введите сведения о назначении граф

из таблицы 10.1 на с. 113.

Так, например, запросом для первой графы будет Код или обозначение отливки, для
второй — Обозначение документа по ГОСТ 3.1201–85 и т.д.

22. При настройке граф для ввода дат (6, 6а, 6б и 6в) после текста запроса введите верти!

кальную черту и число 4099: |4099.

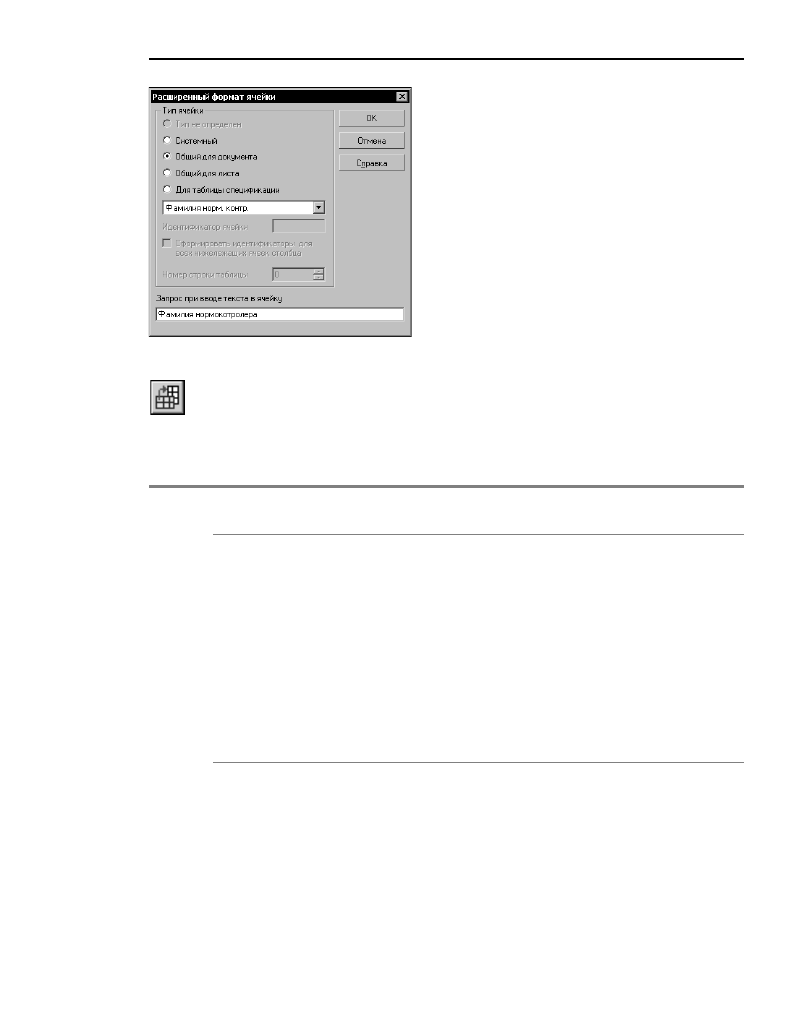

Рис. 10.5.  Диалог настройки

расширенного формата ячейки

Табл. 10.2. Настройка расширенного формата ячеек

№
графы

Тип ячейки

Идентификатор ячейки

Значение (для идент.
Пользовательский

)

1

Общий для документа

Пользовательский

1000

2

Общий для документа

Пользовательский

1001

4

Общий для документа

Пользовательский

1002

5

Общий для листа

1003

6

Общий для документа

Пользовательский

1004

8

Общий для документа

Фамилия норм. контр.

9

Общий для листа

1005

6а

Общий для документа

Дата норм. контр.

Часть III.

Стили документов

118

Благодаря этому в дальнейшем (при заполнении дополнительного штампа) двойной
щелчок мыши в этих графах будет вызывать диалог выбора даты.

Почему расширенный формат ячеек таблицы нужно настраивать именно так?

▼

Ни одна ячейка не содержит данные, которые система могла бы определить самостоя!
тельно, поэтому ни одной ячейке не присвоен тип

Системный.

▼

Точно также ни одна ячейка не предназначена для ввода объектов спецификации, поэ!
тому тип

Для таблицы спецификации тоже не используется.

▼

Руководствуясь правилами, приведенными на с. 100, ячейки созданной таблицы необхо!
димо настроить следующим образом.

▼

Код отливки и обозначение документа — сведения, которые должны быть одина!
ковыми на всех листах многолистового документа, поэтому для граф 1 и 2 выбран
тип

Общий для документа. Так как системного идентификатора для этих ячеек

нет, для них выбран

Пользовательский идентификатор. Значения идентифика!

торов заданы в соответствии с таблицей 9.2 на с. 101.

▼

Фамилия разработчика чертежа отливки одна и та же на всех листах многолисто!
вого чертежа. То же можно сказать о фамилии нормоконтролера. Поэтому для
граф 4 и 8 выбран тип

Общий для документа.

▼

Так как разработчик чертежа отливки и разработчик чертежа детали (чья фамилия
указывается в главной таблице основной надписи) обычно разные люди, графе
Разработчик отливки нельзя присвоить системный идентификатор

Фамилия

разработавшего. Это привело бы к передаче в нее фамилии разработчика из ос!
новной надписи. Поэтому графе 4 присвоен пользовательский идентификатор.

▼

В отличие от разработчиков, нормоконтролером чертежа детали и отливки может
являться один и тот же человек, поэтому графе 8 присвоен системный идентифи!
катор

Фамилия норм. контр. Благодаря этому фамилия, введенная в графу

Н. контр. при заполнении основной надписи, будет автоматически передана в гра!
фу Норм. контр. дополнительного штампа и наоборот.

▼

Графы 5, 9, 13 и 13а предназначены для подписей, поэтому они имеют тип

Общий

для листа и уникальные числовые идентификаторы.

▼

Графы 6 и 6а содержат даты подписи документа разработчиком отливки и нормо!
контролером. Они настроены аналогично графам 4 и 8: обе имеют тип

Общий

для документа, но идентификатор графы 6 пользовательский, а графы 6а —
системный (

Дата норм. контр.).

▼

Графы 10, 10а, 11, 11а, 12 и 12а содержат данные, уникальные для листа, поэтому
их тип —

Общий для листа.

23. Вызовите команду

Сервис — Проверка идентификаторов.

На экране появится диалог с изображением текущей таблицы. Отображение каких!либо
из ее ячеек голубым или розовым цветом означает соответственно отсутствие или сов!
падение идентификаторов у этих ячеек.

24. Если в таблице есть такие ячейки, проверьте их настройку и измените ее.

Если нормоконтролеры, проверяющие чертежи деталей и отливок, разные, то графы 8 и
6а следует настраивать аналогично графам 4 и 6.
