Глава 10.

Практика создания оформлений

Данная глава содержит упражнения, выполнение которых позволит вам овладеть основ!
ными приемами работы с оформлениями чертежей и текстовых документов. Прежде
чем приступать к упражнениям, рекомендуется внимательно изучить теоретические све!
дения, содержащиеся в предыдущей главе.

10.1.

Приемы работы с библиотеками оформлений

Упражнения по настройке основных надписей и оформлений рекомендуется выполнять
в отдельной библиотеке, специально созданной для тренировок.

Упражнение  17. Создание библиотеки оформлений.

Самостоятельная работа

Задание.

Создайте библиотеку оформлений user_forms.lyt.

1. Вызовите команду

Сервис — Оформления чертежей....

2. Создайте библиотеку оформлений с именем user_forms аналогично тому, как вы созда!

вали библиотеку стилей линий в упражнении 1 на с. 56.

Не закрывая диалог работы с оформлениями, переходите к выполнению следующего уп!
ражнения.

Упражнение  18. Копирование оформлений между библиотеками

Задание.

Скопируйте в библиотеку user_forms.lyt системные оформления Чертеж
констр. Первый лист. ГОСТ 2.10468 и Чертеж констр. Посл. листы. ГОСТ 2.104
68 из библиотеки Graphic.lyt.

1. Щелчком мыши активизируйте соседнее (левое) окно просмотра диалога работы с

оформлениями.

2. Нажмите кнопку

Показать библиотеку.

3. В появившемся диалоге откройте папку \Sys, укажите в ней файл Graphic.lyt и нажмите

кнопку

Открыть.

В левом окне просмотра отобразится список оформлений, хранящихся в выбранной
библиотеке.

4. Выделите в списке оформления Чертеж констр. Первый лист. ГОСТ 2.104–68 и Чертеж

констр. Посл. листы. ГОСТ 2.104–68. Для этого указывайте их, удерживая нажатой кла!
вишу <Ctrl>.

5. Нажмите кнопку

Копировать.

Выбранные оформления появятся в правом окне — в списке оформлений библиотеки
user_forms.lyt. Эти оформления будут использованы для создания пользовательских
оформлений при выполнении упражнений 22 и 23.

6. Закройте диалог работы с оформлениями чертежей, нажав кнопку

Выход.

Часть III.

Стили документов

112

При копировании оформлений Чертеж констр. Первый лист. ГОСТ 2.10468 и Чертеж
констр. Посл. листы. ГОСТ 2.10468 в библиотеку user_forms.lyt были скопированы также
основные надписи, использующиеся в этих оформлениях.

7. Чтобы удостовериться в этом, вызовите команду

Сервис — Типы основных надпи

сей....

На экране появится диалог работы с основными надписями. Обратите внимание на то,
что в окнах просмотра этого диалога показывается содержимое тех же библиотек, что и
в диалоге работы с оформлениями.

8. Убедитесь, что окно библиотеки user_forms.lyt содержит две основные надписи Чертеж

констр. Первый лист. ГОСТ 2.10468 и Чертеж констр. Посл. листы. ГОСТ 2.10468.

Эти основные надписи будут использованы для создания пользовательских основных
надписей при выполнении упражнений 20 и 21.

9. Закройте диалог работы с основными надписями, нажав кнопку

Выход.

10.2.

Оформление чертежей

Данный раздел содержит упражнения, позволяющие овладеть приемами создания ос!
новных надписей и оформлений. Использование приемов показано на примере созда!
ния оформлений для первого и последующих листов чертежей, содержащих элементы
отливок. В соответствии с Приложением 2 к ГОСТ 3.1125–88 эти чертежи должны иметь
дополнительный штамп (рис. 10.1, 10.2). Назначение граф дополнительного штампа
приведено в таблице 10.1.

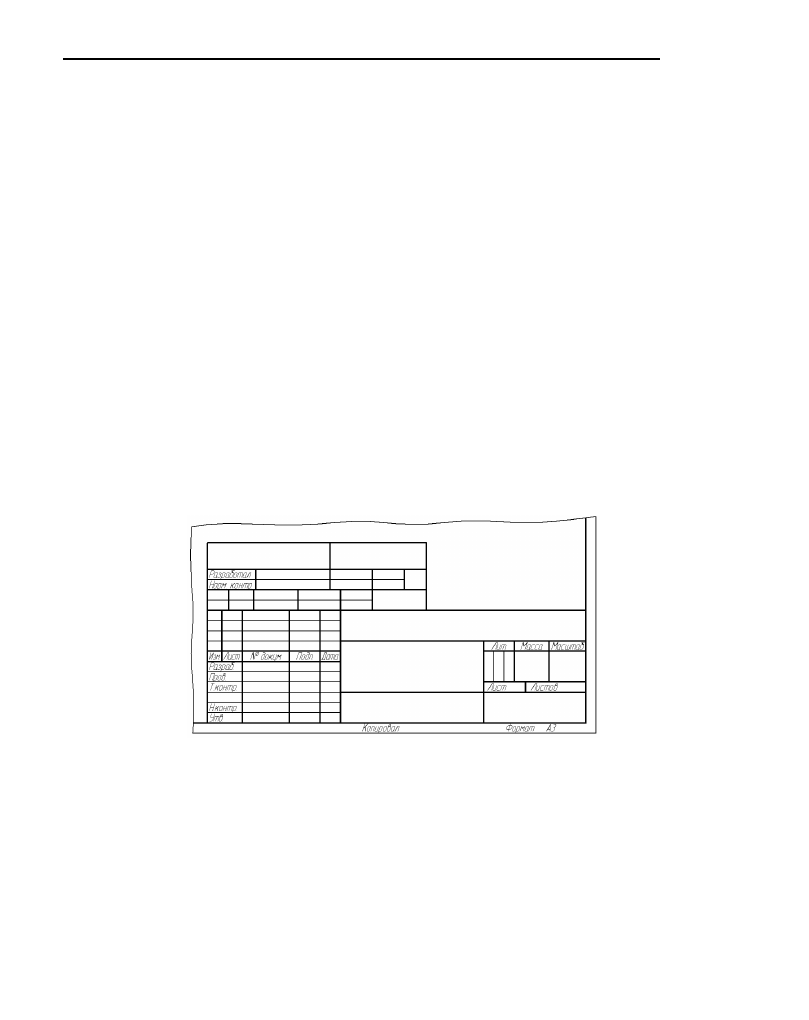

Рис. 10.1.  Расположение дополнительного штампа на листе

113

Глава 10. Практика создания оформлений

10.2.1.

Основные надписи

Упражнение  19. Создание изображения таблицы во фрагменте

1. Создайте новый фрагмент.

2. Используя системные стили линий Основная и Тонкая, начертите в нем таблицу по раз!

мерам, указанным на рис 10.2.

Как видно из рис. 10.1, нижняя граница дополнительного штампа совпадает с верхней
границей главной таблицы чертежа. Поэтому не проводите линию, ограничивающую
штамп снизу.

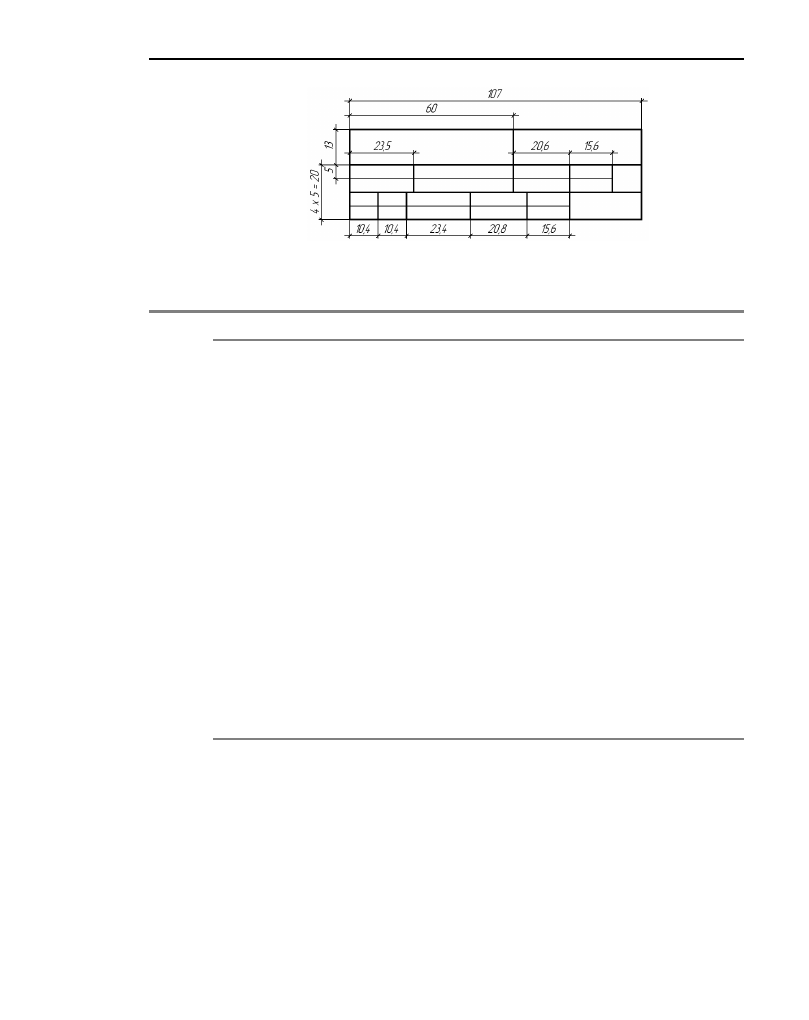

Рис. 10.2.  Структура и размеры дополнительного штампа

14

6

1

2

3
7
10
10а

4

11
11а

12
12а

13
13а

5
9

6б
6в

8

6а

Табл. 10.1. Назначение граф дополнительного штампа для чертежей, содержащих элементы отливок

Номер графы

Назначение

1

Код отливки (или обозначение).

2

Обозначение документа по ГОСТ 3.1201–85.

3

Разработчик отливки.

4

Фамилия разработчика отливки.

5

Подпись разработчика отливки.

6

Дата подписи.

7

Нормоконтролер.

8

Фамилия нормоконтролера.

9

Подпись нормоконтролера.

10

Порядковый номер изменения документа.

11

Отметка о замене и введении листа извещения по ГОСТ 2.503–74.

12

Обозначение (код) извещения.

13

Подпись лица, ответственного за внесение изменения.

14

Резервная.

Часть III.

Стили документов

114

3. Сохраните созданный фрагмент под именем stamp.frw и закройте его.

Упражнение  20. Основная надпись для первого листа

1. Вызовите команду

Сервис — Типы основных надписей....

На экране появится диалог работы с основными надписями. Если библиотека
user_forms.lyt закрыта, откройте ее с помощью кнопки

Показать библиотеку.

При выполнении упражнения 18 в библиотеку user_forms.lyt были скопированы оформ!
ления Чертеж констр. Первый лист. ГОСТ 2.10468 и Чертеж констр. Посл. листы. ГОСТ
2.10468. Как вы помните, при этом автоматически были скопированы также соответс!
твующие основные надписи. Их названия отображаются сейчас в текущем окне просмот!
ра.

2. Выделите основную надпись Чертеж констр. Первый лист. ГОСТ 2.10468 и нажмите

кнопку

Редактировать.

На экране появится диалог создания и редактирования основной надписи, содержащий
параметры выбранной основной надписи. Эти параметры необходимо отредактировать.

3. Введите в поле

Номер значение 101.

4. Введите в поле

Имя Чертеж с элементами отливок. Первый лист. ГОСТ 3.1125–88.

5. Нажмите кнопку

Добавить....

6. В появившемся диалоге создания таблицы нажмите кнопку

Из файла и выберите из ме!

ню команду

Создать из графического фрагмента.

7. В появившемся диалоге открытия файла укажите файл stamp.frw, содержащий изобра!

жение таблицы.

8. В появившемся диалоге параметров создания таблицы нажмите кнопку

ОК.

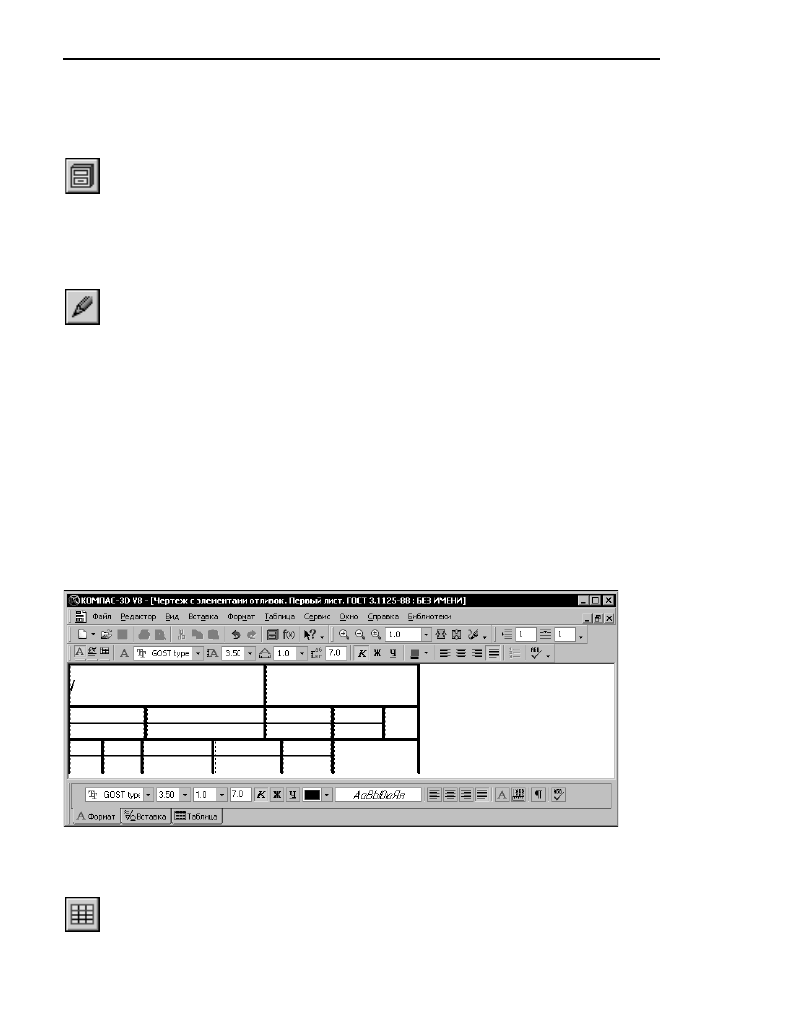

9. В окне КОМПАС!3D V8 появится таблица, изображение которой находилось в выбранном

фрагменте (рис. 10.3).

Так как во фрагменте отсутствовала линия, ограничивающая штамп снизу, для нижних
границ соответствующих ячеек таблицы автоматически был выбран стиль линии Неви
димая. По умолчанию невидимые границы не отображаются на экране. Чтобы включить
их показ, нажмите кнопку

Отображать сетку на вкладке Таблица Панели свойств.

Рис. 10.3.  Окно КОМПАС3D V8 в режиме создания таблицы основной надписи
