103

Глава 9. Основная надпись и оформление документов

4. В появившемся диалоге укажите папку и имя файла для записи таблицы. Умолчательное

расширение для файлов таблиц КОМПАС!3D V8 — tbl.

9.3.2.

Использование прототипов основных надписей

Если в текущей библиотеке уже есть основные надписи, вы можете использовать любую
из них как прототип для вновь создаваемой основной надписи. Для этого перед нажати!
ем кнопки

Создать стиль в диалоге работы с основными надписями выделите в списке

нужную основную надпись (рис. 9.5).

На вопрос системы об использовании выбранной основ!
ной надписи в качестве прототипа ответьте «Да» (рис. 9.6).

Если таблица создаваемой основной надписи практически не имеет участков с регуляр!
ной структурой, целесообразнее заранее начертить ее во фрагменте КОМПАС!3D V8
(*.frw).

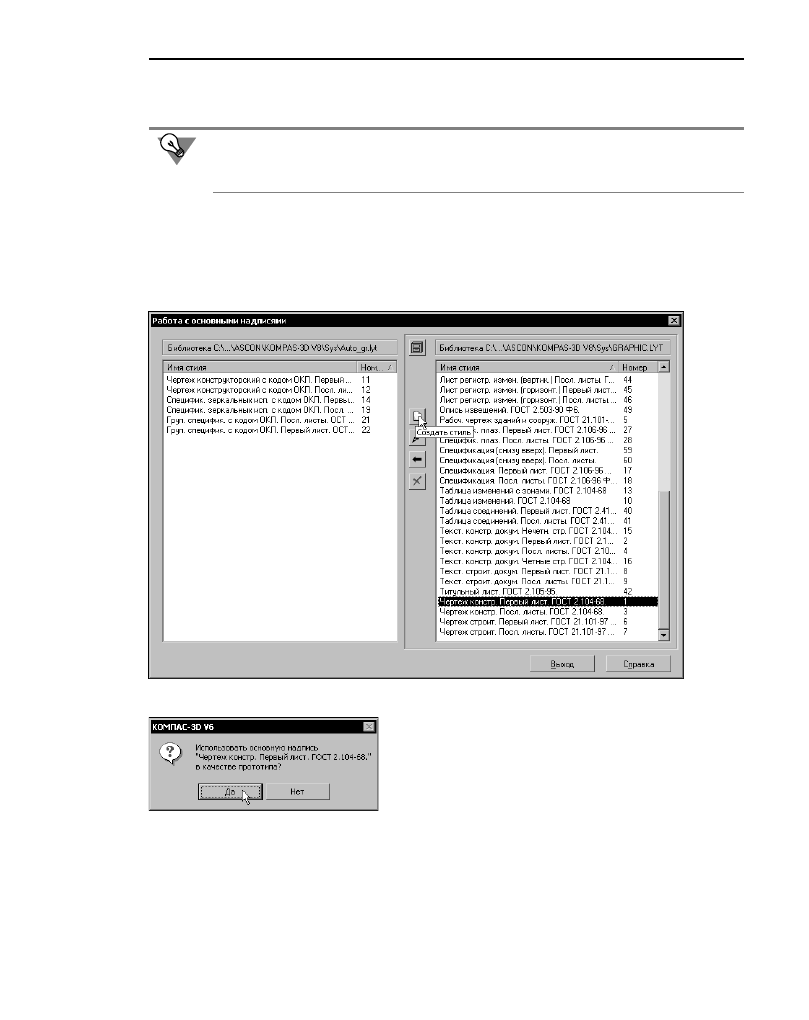

Рис. 9.5.  Выбор основной надписипрототипа

Рис. 9.6.  Подтверждение использования

прототипа

Часть III.

Стили документов

104

В этом случае диалог созда!
ния основной надписи будет
содержать перечень таблиц
основной надписи!прототи!
па (рис. 9.7), и вы сможете
разработать новую основную
надпись, редактируя эти таб!
лицы и их размещение. Воз!
можно также удаление таб!
лиц и добавление новых.

Чтобы отредактировать таб!
лицу, выделенную в списке,
нажмите кнопку

Редактиро

вать..., а чтобы удалить —
кнопку

Удалить.

Основная надпись, созданная
с использованием прототипа,
ничем не отличается от ос!
новных надписей, созданных
без него.

Аналогичным образом возможно создание оформлений на основе прототипа.

9.4.

Создание оформления

После настройки основной надписи, которая будет входить в новое оформление доку!
мента, можно приступать к созданию самого оформления.

Общий порядок действий при создании нового оформления следующий.

1. Вызовите команду

Сервис — Оформление чертежей... или Сервис — Оформление

текстовых документов... в зависимости от типа документа, для которого предназнача!
ется оформление.

2. В появившемся диалоге работы с оформлениями откройте библиотеку *.lyt, содержа!

щую основную надпись, которая будет использоваться в создаваемом оформлении.

3. Нажмите кнопку

Создать стиль для перехода к созданию нового оформления в текущей

библиотеке.

4. Настройте параметры нового оформления в появившемся диалоге (см. раздел 9.4.1).

Закройте диалог настройки оформления нажатием кнопки

ОК. Система вернется к диа!

логу работы с библиотеками оформлений. В списке оформлений текущей библиотеки
появится имя созданного вами оформления.

5. Закройте диалог работы с библиотеками оформлений.

Основные надписи, хранящиеся в текущей библиотеке *.lyt,

не отображаются в диалоге

работы с оформлениями. Чтобы открыть нужную библиотеку, вы должны знать имя ее
файла. Например, его можно запомнить или записать при создании оформления.

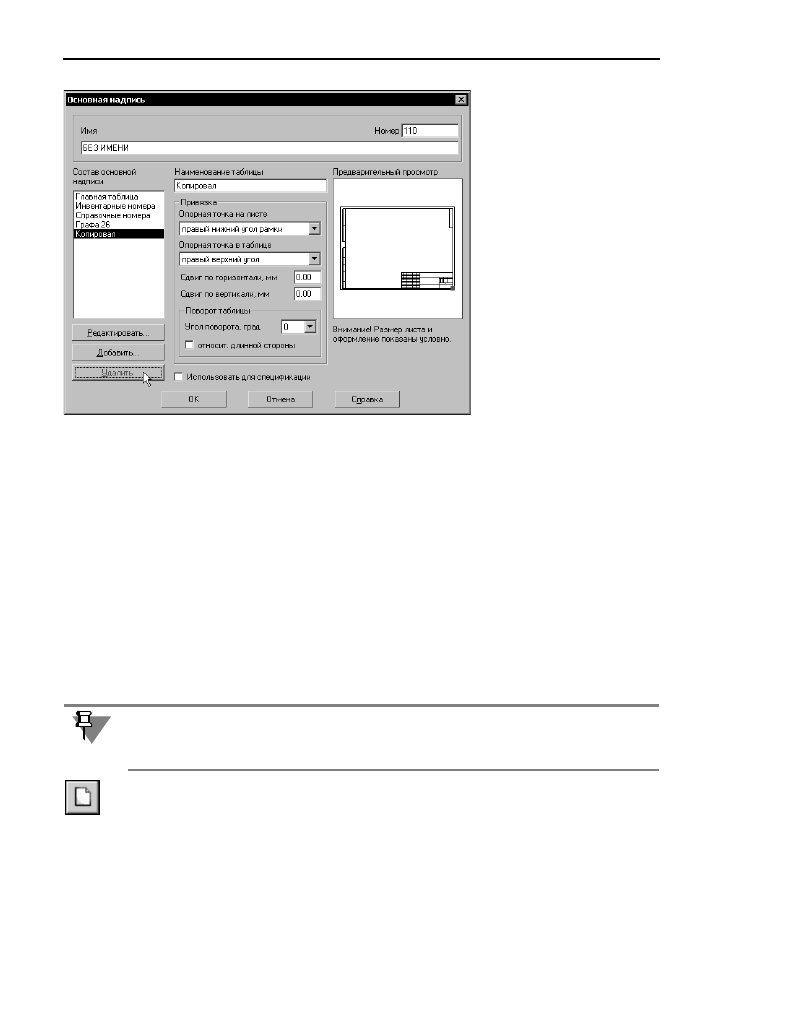

Рис. 9.7.  Редактирование основной надписипрототипа

105

Глава 9. Основная надпись и оформление документов

9.4.1.

Настройка оформления

Настройка оформлений чертежей и текстовых документов производится в одноименных
диалогах.

Диалоги настройки оформлений чертежей (рис. 9.8) и текстовых документов (рис. 9.9)
частично отличаются друг от друга. Общие для обоих диалогов элементы управления
представлены в таблице 9.4.

Табл. 9.4.  Общие элементы управления диалогов настройки оформлений документов

Элемент

Описание

Имя

Поле для ввода названия оформления. Обычно название содержит
краткую информацию о назначении оформления.

Номер

Поле для ввода номера оформления. Правила нумерации
оформлений приведены в разделе 9.1.2 на с. 92.

Внешняя
рамка

Опция, управляющая присутствием в оформлении внешней рамки,
ограничивающей формат. Чтобы указать стиль линии для
отрисовки внешней рамки, выберите нужную строку из списка
Линия. Внешний вид линии текущего стиля отображается в окне
просмотра справа от списка.

Внутренняя
рамка

Опция, управляющая присутствием в оформлении внутренней
рамки.
Чтобы указать стиль линии для отрисовки внешней рамки,
выберите нужную строку из списка

Линия. Внешний вид линии

текущего стиля отображается в окне просмотра справа от списка.
Чтобы задать расстояния между соответствующими сторонами
внешней и внутренней рамки, введите нужные значения (в
миллиметрах) в поля группы

Отступы от внешней рамки.

Основная
надпись

Опция, управляющая присутствием в оформлении таблиц
основной надписи.
В поле, расположенном под данной опцией, отображается имя
основной надписи, которая используется в настраиваемом
оформлении.
Чтобы сменить основную надпись, нажмите кнопку

Выбор,

находящуюся справа от поля. На экране появится диалог,
содержащий перечень основных надписей, содержащихся в
текущей библиотеке *.lyt.

Выбирать основную надпись удобнее, если ее имя совпадает с именем настраиваемого
оформления — например, как в библиотеке Graphic.lyt.

Часть III.

Стили документов

106

Диалог настройки оформлений чертежей
дополнительно содержит группу элементов
Таблица изменений. Эти элементы пред!
ставлены в таблице 9.5.

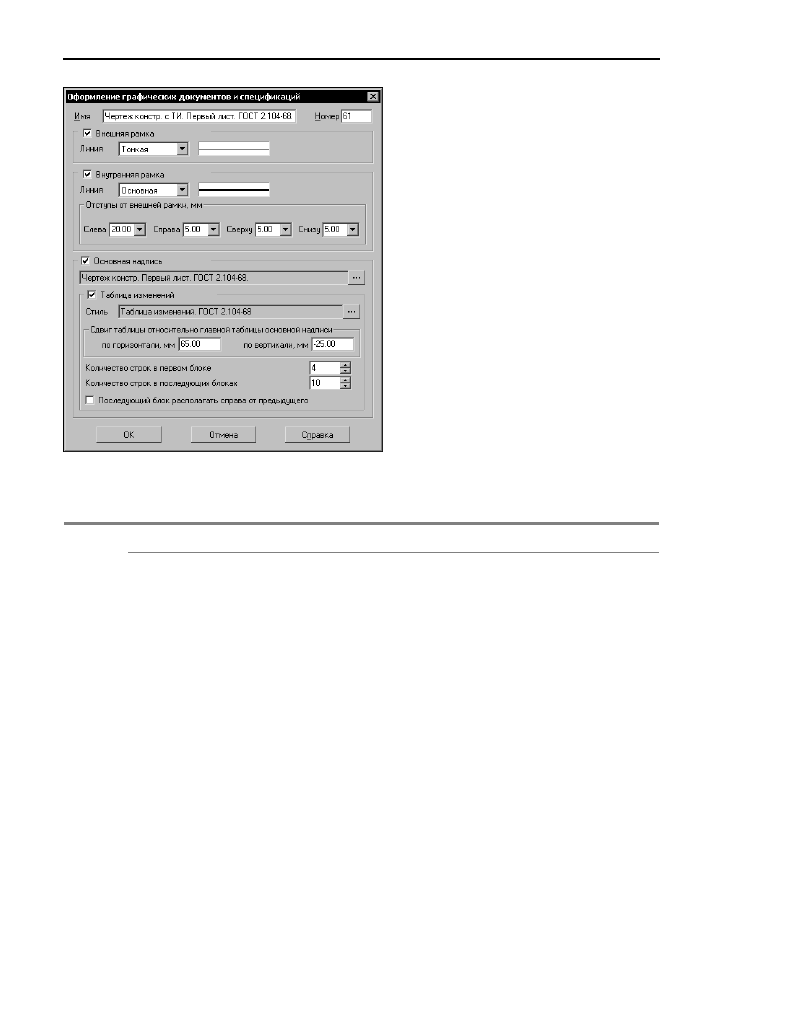

Рис. 9.8.  Диалог настройки оформлений чертежей

Табл. 9.5.  Группа элементов Таблица изменений

Элемент

Описание

Таблица
изменений

Опция, управляющая присутствием в оформлении таблицы
изменений как отдельной таблицы, не являющейся частью
основной надписи.
Такая таблица изменений разрабатывается с помощью модуля
проектирования спецификаций

*

, т.е. фактически является

специальным образом настроенной таблицей спецификации.

Стиль

Поле, в котором отображается стиль таблицы изменений,
использующийся в настраиваемом оформлении.
Чтобы сменить стиль таблицы изменений, нажмите кнопку

Выбор,

находящуюся справа от поля. На экране появится диалог,
содержащий перечень стилей спецификаций, содержащихся в
текущей библиотеке *.lyt. В нем нужно указать стиль,
соответствующий таблице изменений, которая будет
использоваться в настраиваемом оформлении

**

.

В составе системы КОМПАС!3D V8 поставляются два стиля,
разработанных для таблицы изменений: Таблица изменений.
ГОСТ 2.104–8 и Таблица изменений с зонами. ГОСТ 2.104–68. Они
содержатся в библиотеке Graphic.lyt.
