Глава 3. Графические документы

Опция

Полка управляет отрисовкой полки позиционной линии!выноски. Для позиций с

типом формы «Простой текст» полка представляет собой обычную полку линии!вынос!
ки, над которой располагается текст. Для остальных типов формы полка — это отрезок,
соединяющий текст с линией!выноской (рис. 3.5).

Линиивыноски

При простановке линии!выноски появилась возможность вво!
да надписи за полкой (рис. 3.6).

3.1.3.

Настройка объектов оформления

Настройка размеров, линий!выносок и обозначений позиций производится соответс!
твенно в разделах,

Размеры, Линиявыноска и Обозначение позиции диалога на!

стройки параметров (на вкладке

Новые документы — для новых графических доку!

ментов, на вкладке

Текущий документ — для текущего документа). В следующих

разделах рассмотрены основные из вновь появившихся возможностей настройки.

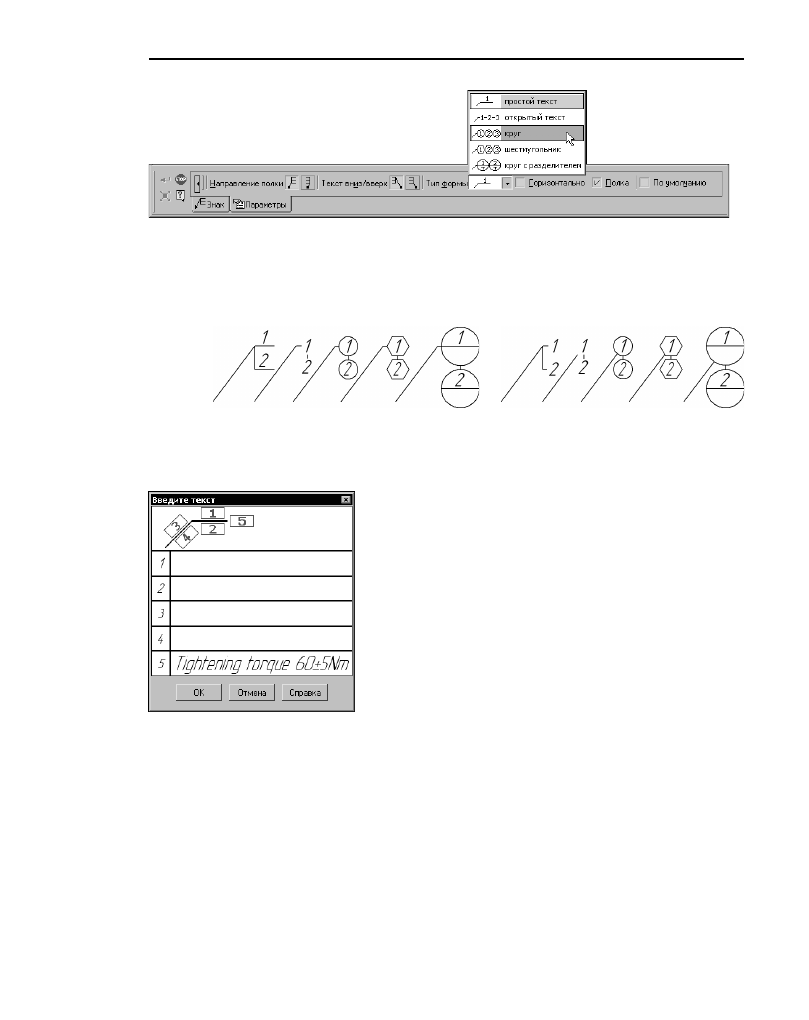

Рис. 3.4.  Выбор формы обозначения позиции

а)

б)

Рис. 3.5.  Обозначения позиций различных форм: а) с полкой, б) без полки

Рис. 3.6.  Диалог ввода надписи

на линиивыноске

КОМПАС3D V8 Plus. Новые возможности

28

Пункт

Графический редактор — Параметры новых размеров удален с вкладки

Система. Элементы управления этого пункта перенесены в различные пункты раздела
Размеры.

Фильтры

Фильтры стрелок и линий позволяют сформировать списки стрелок и линий, которые
будут доступны в документах, и выбрать умолчательный вид стрелки и стиль линии.

На рис. 3.7 показан диалог
настройки фильтра стрелок
размеров для новых доку!
ментов. Те стрелки, рядом с
названиями которых вклю!
чены опции, доступны в до!
кументе: они попадают в
список, из которого выбира!
ется вид стрелки при созда!
нии размера. Если вы ис!
пользуете отличный от
умолчательного набор стре!
лок, измените настройку,
включив или выключив оп!
ции рядом с названиями
стрелок.

Один вид стрелки —

Без стрелки — не имеет опции, и его нельзя отключить. Поэтому

данный вид постоянно доступен при создании размеров в графических документах.

Чтобы изменить положение стрелки, выделите ее и нажмите кнопку

Переместить

вверх или Переместить вниз. Выбранная стрелка переместится на одну позицию в
указанном направлении. Порядок следования стрелок, установленный при настройке
фильтра, передается в список, из которого выбирается вид стрелки при создании раз!
мера. Стрелка, оказавшаяся на первой позиции списка, становится умолчательной (к ее
названию добавляются слова «По умолчанию»). Это означает, что данный вид стрелки
будет использоваться для каждого вновь создаваемого размера. При необходимости вы
можете выбрать нужные стрелки из списков на Панели свойств.

Для ускорения создания размеров в документе рекомендуется поставить на первую по!
зицию тот вид стрелки, который используется чаще всего, а за ним расположить осталь!
ные применяемые виды стрелок в порядке убывания частоты их использования.

Фильтр, настроенный для текущего чертежа, будет использоваться только при создании
новых размеров. Стрелки в составе размеров, созданных до изменения настройки, оста!
нутся прежними, даже если это стрелки отключенных видов.

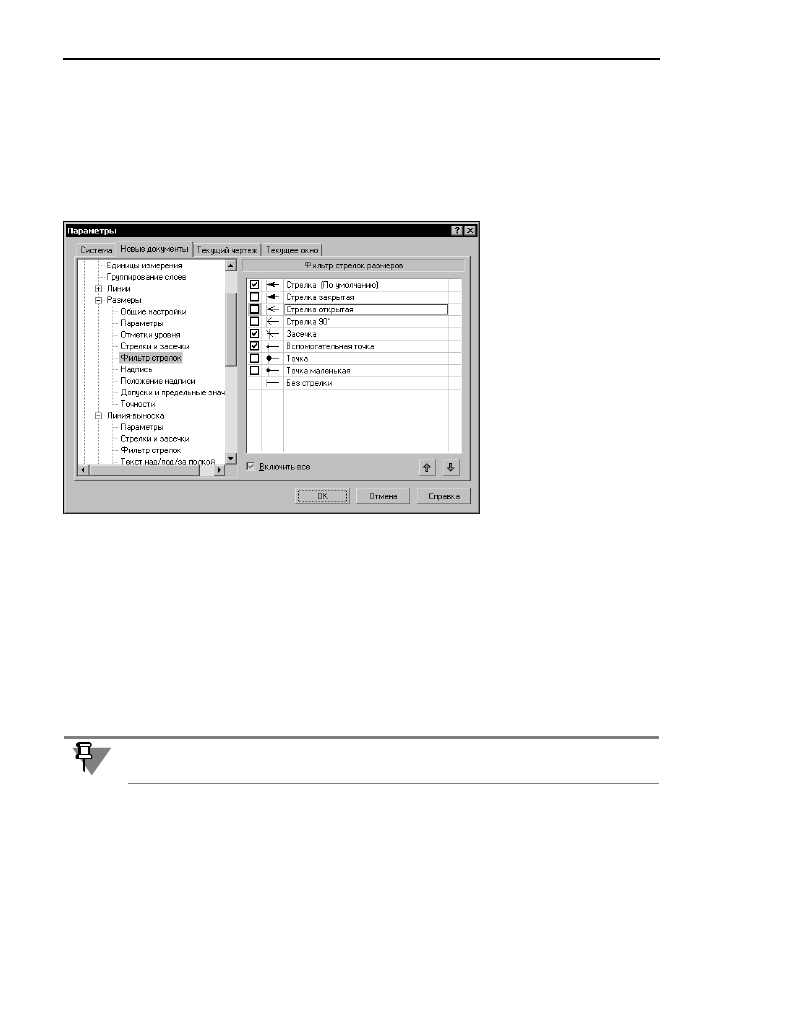

Рис. 3.7.  Диалог настройки фильтра стрелок размеров

Если первая или несколько первых по списку стрелок отключены, то умолчательной яв!
ляется первая включенная стрелка.

29

Глава 3. Графические документы

Настройка фильтров стрелок линий!выносок и обозначений позиций производится ана!
логично.

Настройка фильтра линий
производится в пункте
Фильтры линий раздела
Линии (рис. 3.8), появив!
шегося в настроечном диа!
логе (на вкладке

Новые

документы — для новых
графических документов,
на вкладке

Текущий

документ — для текущего
документа).

Включение и отключение
стилей линий и перемеще!
ние их по списку произво!
дятся так же, как и при на!
стройке фильтра стрелок.
Единственное отличие диа!
лога настройки фильтра ли!

ний от диалога настройки фильтра стрелок — наличие опции

Запоминать последний

стиль.

Если эта опция выключена, то стиль линии, оказавшийся на первой позиции списка, ста!
новится умолчательным (к его названию добавляются слова «По умолчанию»).  Этот
стиль будет предлагаться всякий раз после вызова команды построения геометрическо!
го примитива (

Отрезок, Окружность и т.п.). При построении нескольких примитивов

во время работы одной и той же команды умолчательным стилем отрисовки очередного
объекта является стиль линии, использовавшийся для предыдущего.

Если опция

Запоминать последний стиль включена, то стиль линии, оказавшийся на

первой позиции списка, не отмечается как умолчательный. В этом случае для отрисовки
каждого следующего геометрического примитива используется стиль линии
предыдущего — вне зависимости от того, строятся ли эти объекты одной и той же ко!
мандой или разными.

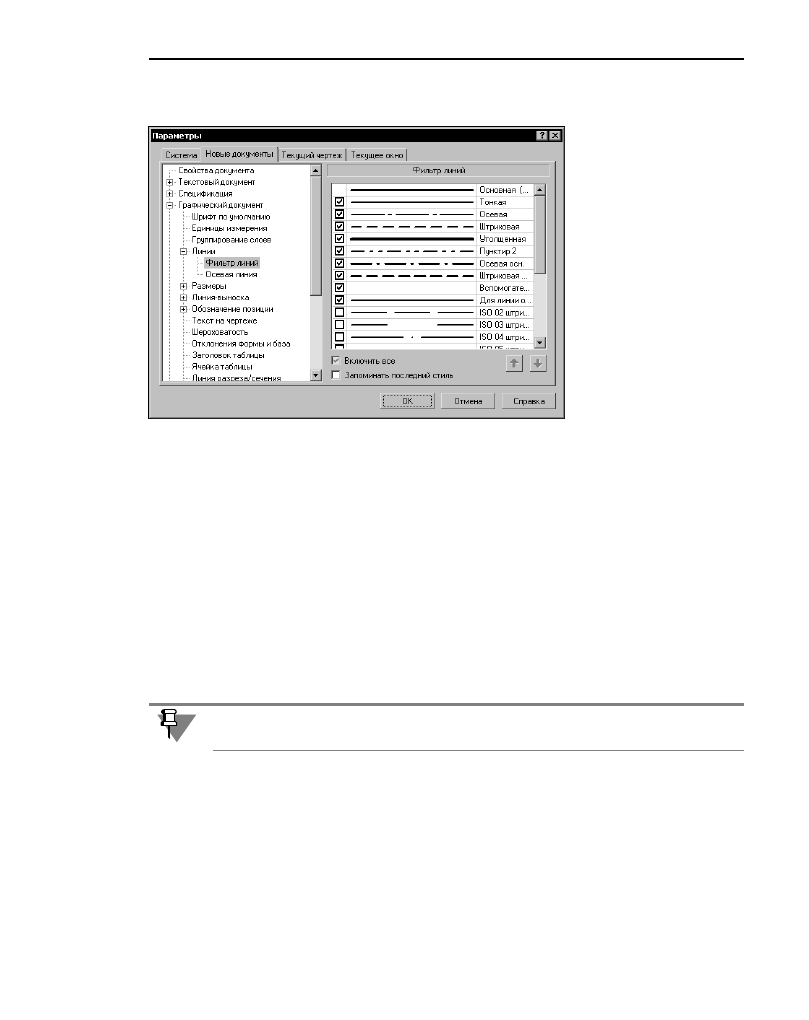

Рис. 3.8.  Диалог настройки фильтра линий

Раздел

Осевая линия, ранее являвшийся самостоятельным разделом настроечного

диалога, теперь стал пунктом раздела

Линии.

КОМПАС3D V8 Plus. Новые возможности

30

Геометрические параметры

Появилась возможность на!
стройки геометрических па!
раметров линий!выносок
(рис. 3.9) и обозначений по!
зиций (рис. 3.10). Ранее по!
добная настройка была до!
ступна только для размеров.

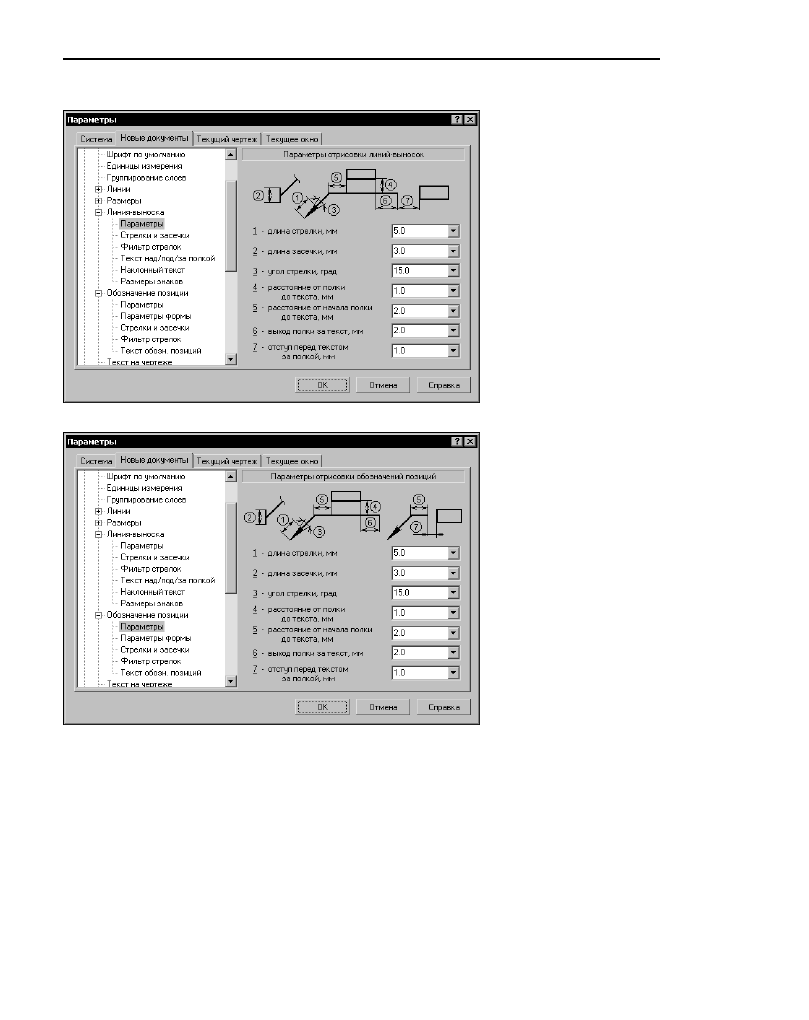

Рис. 3.9.  Диалог настройки параметров линийвыносок

Рис. 3.10.  Диалог настройки параметров обозначений позиций
