Аскон КОМПАС-3D V8 Plus. Новые возможности - часть 4





19

Глава 2. Трехмерное моделирование

1. Исходное тело разделяется плоскостью симметрии на две части.

2. Часть, находящаяся по ту сторону от плоскости симметрии, куда направлен вектор нор!

мали этой плоскости, удаляется.

3. Создается зеркальная копия оставшейся части и объединяется с этой частью.

Если результат операции —

Новое тело, то исходное тело копируется целиком.

2.2.

Моделирование листовых деталей

2.2.1.

Штамповка

Появилась возможность построения открытой и закрытой штамповок по незамкнутому
контуру (рис. 2.7). Незамкнутый контур должен пересекать базовую грань так, чтобы
иметь две общих точки с ребрами, составляющими ее внешний контур. Конечные точки
контура могут принадлежать этим ребрам или находиться за пределами базовой грани.

2.2.2.

Замыкание углов

В команде

Замыкание углов появился новый способ замыкания — Плотное замыка

ние и возможность выбора варианта обработки замыкаемых сгибов.

Чтобы указать способ обработки угла при замыкании, выберите нужную строку в списке
Обработка угла на вкладке Параметры Панели свойств. Примеры вариантов обработ!
ки угла в сочетании с различными способами замыкания приведены в таблице 2.1.

Иногда при выполнении п.2 удаляется все тело (например, плоскость симметрии совпа!
дает с гранью, расположенной так, что тело целиком оказывается по одну сторону от нее
и эта сторона совпадает с направлением нормали плоскости). В этих случаях построение
зеркальной копии невозможно, и система выдает сообщение об ошибке.

а)

б)

в)

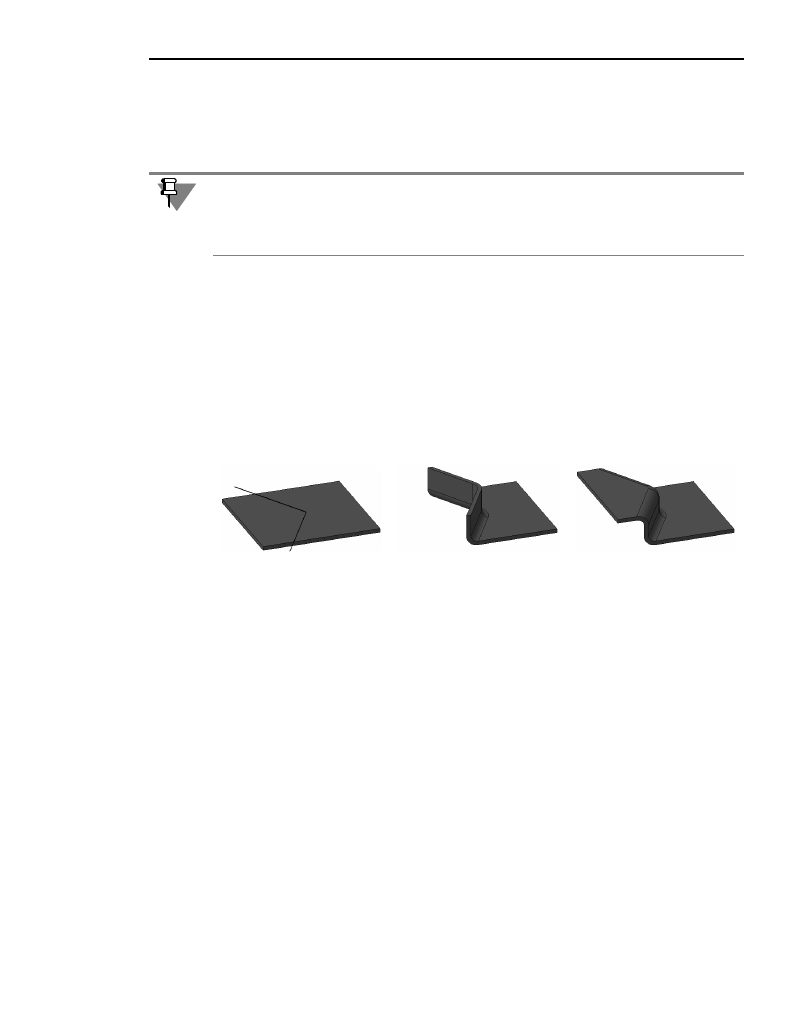

Рис. 2.7.  Штамповка по незамкнутому контуру:

а) исходное состояние детали и эскиз штамповки,

б) открытая штамповка, в) закрытая штамповка

КОМПАС3D V8 Plus. Новые возможности

20

Варианты

Стык по кромке и Стык по хорде доступны, если смежные сгибы имеют

одинаковые углы и одинаковые радиусы. При этом стык по хорде возможен при всех
способах замыкания, а стык по кромке — только для замыкания встык и плотного замы!
кания.

Если используется

Плотное замыкание с обработкой угла Стык по кромке, то при ну!

левом или малом зазоре возможно перекрытие разверток смежных сгибов. Во избежа!
ние этого рекомендуется подбирать такую величину зазора, при которой перекрытие ис!
ключено.

2.2.3.

Характерные точки

При построении следующих листовых элементов:

открытая и закрытая штамповка,

буртик,

жалюзи

стали доступны характерные точки.

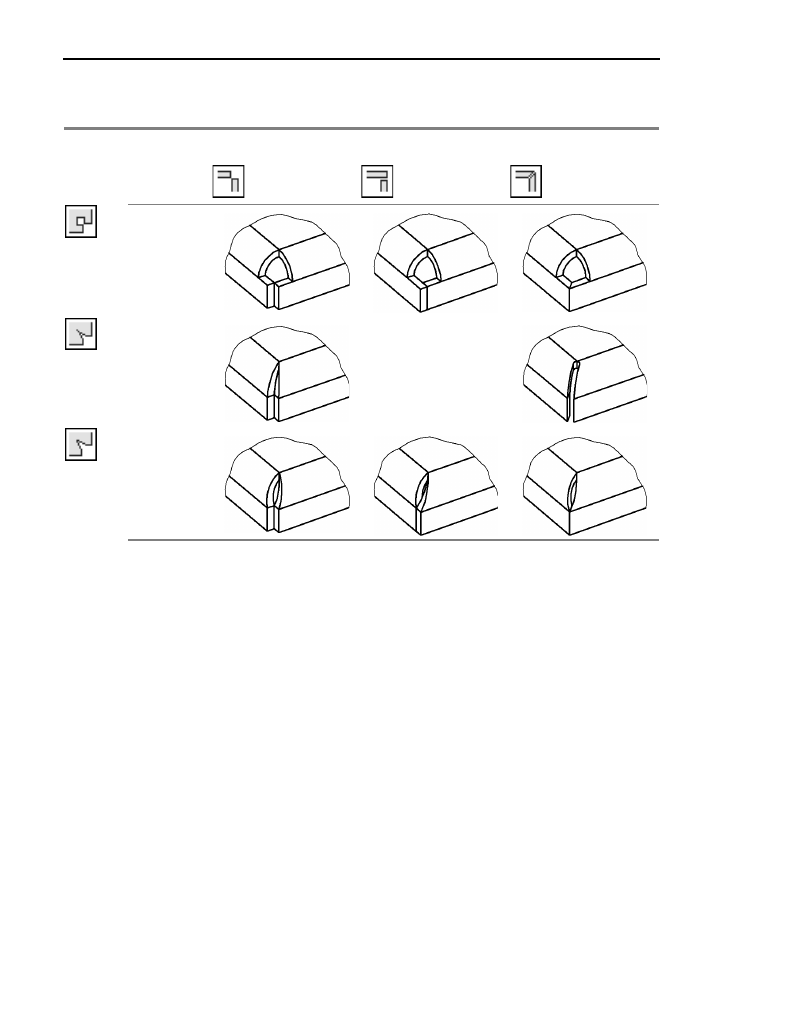

Табл. 2.1.  Варианты замыкания углов

Обработка
угла

Способ замыкания

Замыкание
встык

Замыкание
с перекрытием

Плотное
замыкание

Без
обработки

Стык по
кромке

Стык по
хорде

21

Глава 2. Трехмерное моделирование

2.3.

Пространственная ломаная

2.3.1.

Новые способы построения

Сегмент ломаной может быть построен параллельно прямолинейному объекту либо пер!
пендикулярно прямолинейному или плоскому объекту.

Для задания направления сегмента в качестве направляющих используются существую!
щие в окне модели прямолинейные или плоские объекты: ребра, оси, плоские грани,
проекционные или вспомогательные плоскости.

Параллельно объекту

Чтобы построить сегмент параллельно существующему прямолинейному объекту, вы!
полните следующие действия.

1. Активизируйте переключатель

Параллельно объекту в группе Способ построения.

2. Укажите нужный объект в окне модели или в Дереве построения.

3. Задайте длину сегмента.

Для указания прямолинейного направляющего объекта в окне модели подведите к нему
курсор. Когда рядом с курсором появится условное изображение кривой, щелкните ле!
вой кнопкой мыши.

Длину сегмента можно задать указанием произвольной точки в окне, указанием опорной
точки или явно ввести в поле

Расстояние.

Перпендикулярно объекту

Чтобы построить сегмент прямолинейному или плоскому объекту, выполните следую!
щие действия.

1. Активизируйте переключатель

Перпендикулярно объекту в группе Способ построе

ния.

2. Укажите нужный объект в окне модели или в Дереве построения.

3. Задайте длину сегмента.

Для указания направляющего объекта в окне модели подведите к нему курсор. Когда ря!
дом с курсором появится условное изображение этого объекта, щелкните левой кнопкой
мыши.

Длину сегмента можно задать указанием произвольной точки в окне, указанием опорной
точки или явно ввести в поле

Расстояние.

2.3.2.

Добавление совокупности вершин

Появилась возможность добавления между любыми двумя вершинами ломаной сово!
купности новых вершин.

Сегмент невозможно построить перпендикулярно прямолинейному объекту, проходя!
щему через начальную точку этого сегмента, поскольку в данном случае нельзя одно!
значно определить направление построения.

КОМПАС3D V8 Plus. Новые возможности

22

Чтобы встроить совокупность вершин между двумя уже существующими, выполните
следующие действия.

1. Нажмите кнопку

Вставить совокупность вершин, расположенную над Таблицей па

раметров вершин.

2. Укажите курсором первую из вершин, которые будут ограничивать встраиваемую сово!

купность.

Изображения характерных точек вершин с номерами, меньшими, чем у выбранной, ис!
чезнут.

3. Укажите курсором вторую вершину, которая будет ограничивать встраиваемую совокуп!

ность.

Таблица параметров будет очищена. Изображения вершин и соединяющих их сегментов
между выбранными вершинами исчезнут. Между курсором и выбранной вершиной с
меньшим номером появится фантом сегмента ломаной. Ограничивающая вершина с
большим номером будет соединена с курсором штриховой линией.

Система ожидает задания положения первой из совокупности вершин. Для задания мес!
тоположения вершины доступны все способы: по точкам, по осям, по объектам.

После задания параметров первой вершины из встраиваемой совокупности их значения
появятся в

Таблице параметров. Номера последующих вершин в окне модели будут

увеличены на единицу.

Добавьте необходимые вершины встраиваемой совокупности аналогичным образом.

Чтобы завершить встраивание, нажмите кнопку

Создать объект на Панели специально!

го управления.

Вершины встроенной совокупности заменят собой вершины, ранее находившиеся меж!
ду граничными. Параметры вставленных вершин будут добавлены в

Таблицу парамет

ров. Вершины ломаной будут перенумерованы.

Свойства второй граничной вершины будут определяться местоположением последней
во встроенной совокупности вершины.

2.3.3.

Характерные точки

Появилась возможность переключения типа характерных точек ломаной. Для этого слу!
жит группа переключателей

Характерные точки на Панели свойств.

Если активен переключатель

Характерные точки вершин, то характерные точки ло!

маной находятся в ее вершинах и позволяют перемещать вершины в пространстве.

Если активен переключатель

Характерные точки радиусов вершин, то характерные

точки ломаной находятся в серединах дуг скругления вершин и позволяют изменять ра!
диусы скругления.

2.4.

Команда Точка

Позволяет создать точку в пространстве.

Для вызова команды нажмите кнопку

Точка на панели Пространственные кривые

или выберите ее название из меню

Операции — Пространственные кривые.
