Аскон КОМПАС-3D V8 Plus. Новые возможности - часть 5





23

Глава 2. Трехмерное моделирование

На Панели свойств появятся элементы уп!
равления построением (рис. 2.8).

Положение точки в пространстве можно за!
дать тремя способами.

По координатам. Введите координаты создаваемой точки в поля

XYZ Панели свойств

и зафиксируйте нажатием клавиши <Enter>.

Произвольно. Укажите мышью произвольную точку в окне модели. Местоположением
построенной точки будет являться проекция курсора на плоскость, параллельную экрану
и проходящую через начало координат. Координаты точки будут определены автомати!
чески и зафиксируются в полях

XYZ Панели свойств. Если значения одной или двух

координат точки известны, введите их в соответствующие поля и зафиксируйте. После
этого при перемещении мыши в окне модели будут изменяться только незафиксирован!
ные координаты.

С привязкой к опорной точке. Подведите курсор к нужной опорной точке. После того, как
рядом с курсором появится условное изображение точки, щелкните левой кнопкой мы!
ши. Построенная точка будет совпадать с опорной. Координаты точки будут определены
автоматически и зафиксируются в полях X, Y, Z Панели свойств. Опция

Ассоциировать

автоматически включится. Это означает, что сформирована связь между построенной
точкой и ее опорной точкой. Благодаря этой связи вновь созданная точка будет следо!
вать за своей опорной точкой при изменении положения последней.

Вы можете задать название и цвет точки на вкладке

Свойства Панели свойств.

После завершения построения первой точки система ожидает задания положения оче!
редной точки.

2.4.1.

Редактирование точки

При редактировании точки можно изменить ее координаты, выбрать другую опорную
точку или отключить ассоциативность.

После вызова команды редактирования точки координаты на Панели свойств зафикси!
рованы — на переключателях

XZ и Y отображаются «крестики». Если редактируется

точка, связанная с опорным объектом, то включена опция

Ассоциировать, а поля ко!

ординат недоступны.

Если нужно разорвать связь, выключите опцию

Ассоциировать. Однако следует иметь

в виду, что последующее включение опции будет невозможно, поскольку ассоциативная
связь формируется автоматически при указании опорного объекта.

Если нужно указать новое положение точки, то можно действовать двумя способами.

Введите новые значения координат в поля

XZ и Y. Фантом точки будет перемещен в

точку с указанными координатами.

Расфиксируйте поля

XZ и Y, щелкая мышью по переключателям. Укажите положение

точки мышью в окне модели. При этом вы можете привязать редактируемую точку к но!
вой опорной точке.

Завершив редактирование, нажмите кнопку

Создать объект на Панели специального

редактирования.

Рис. 2.8.  Панель свойств при построении точки

24

Глава 3.

Графические документы

3.1.

Новые возможности оформления документов

Произведен ряд доработок элементов оформления чертежей, направленных на предо!
ставление пользователю возможности оформления документации по различным стан!
дартам (ЕСКД, СПДС, ИСО и т.п.).

3.1.1.

Новые виды стрелок и стили линий

Появились новые виды стрелок для линий!выносок, размеров, обозначений позиций
(табл. 3.1) и новые системные стили линий (табл. 3.2).  Перечни стрелок и линий, кото!
рые будут доступны в документах, можно настроить с помощью фильтра (см.
раздел

Фильтры на с. 28).

Табл. 3.1.  Новые виды стрелок

Вид стрелки

В каких объектах доступен

Стрелка закрытая

Линия!выноска; размер

Стрелка открытая

Линия!выноска; размер

Стрелка 90°

Линия!выноска; размер; обозначение позиции

Вспомогательная точка

Линия!выноска; размер; обозначение позиции

Точка

Линия!выноска; размер; обозначение позиции

База 60°

Линия!выноска

База 90°

Линия!выноска

Табл. 3.2.  Новые системные стили линий


Наименование

ISO 02 штриховая линия

ISO 03 штриховая линия (дл. пробел)

ISO 04 штрихпунктирная линия (дл. штрих)

ISO 05 штрихпунктирная линия (дл. штрих 2 пунктира)

ISO 06 штрихпунктирная линия (дл. штрих 3 пунктира)

ISO 07 пунктирная линия

25

Глава 3. Графические документы

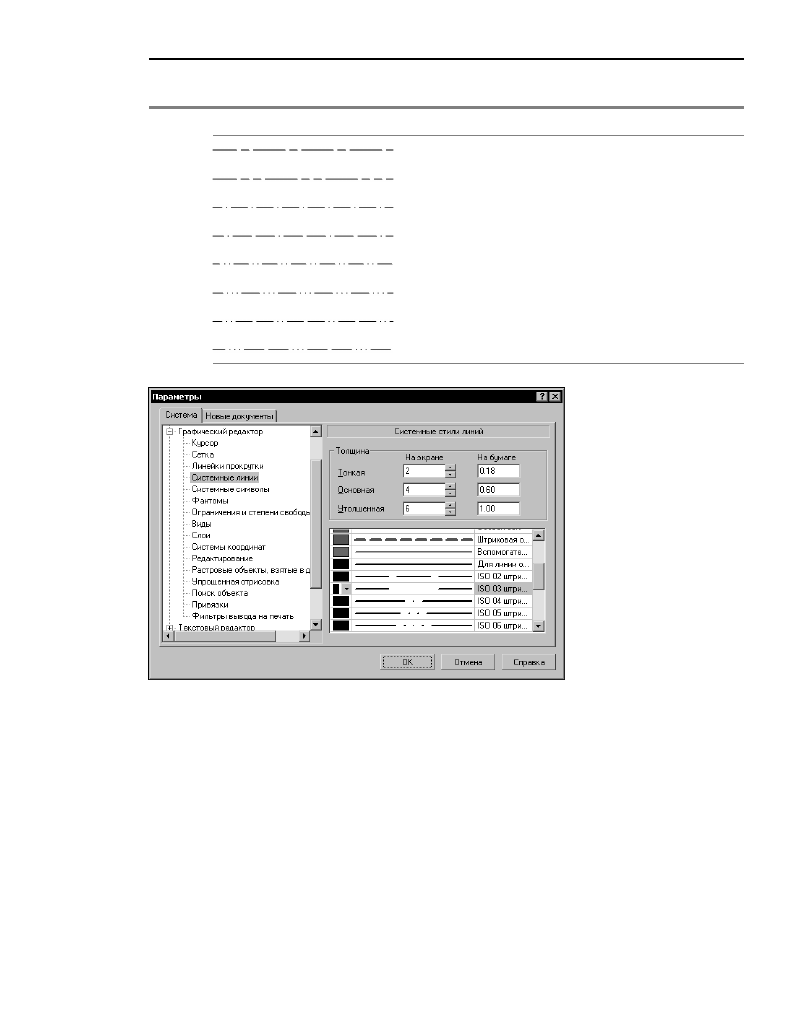

Диалог настройки систем!
ных стилей линий переком!
понован: группа элементов
Цвет заменена таблицей со
списком линий (рис. 3.1).
Теперь, чтобы изменить
цвет линии, следует щелк!
нуть мышью на нужной
строке таблицы, а затем на!
жать кнопку с черным треу!
гольником, появившуюся в
ячейке

Цвет.

Новые стили линий распо!
ложены в списке после уже
имевшихся.

3.1.2.

Создание объектов оформления

При создании размеров, обозначений позиций и линий!выносок стали доступны новые
варианты отрисовки. Они подробно описаны в следующих разделах.

Умолчательные параметры отрисовки размеров, обозначений позиции и линий!выносок
можно задать при настройке (см. раздел 3.1.3 на с. 27).

ISO 08  штрихпунктирная линия (дл. и кор. штрихи)

ISO 09  штрихпунктирная линия (дл. и 2 кор. штриха)

ISO 10  штрихпунктирная линия

ISO 11  штрихпунктирная линия (2 штриха)

ISO 12 штрихпунктирная линия (2 пунктира)

ISO 13 штрихпунктирная линия (3 пунктира)

ISO 14 штрихпунктирная линия (2 штриха 2 пунктира)

ISO 15 штрихпунктирная линия (2 штриха 3 пунктира)

Табл. 3.2.  Новые системные стили линий


Наименование

Рис. 3.1.

 Диалог настройки системных стилей линий

КОМПАС3D V8 Plus. Новые возможности

26

Размеры

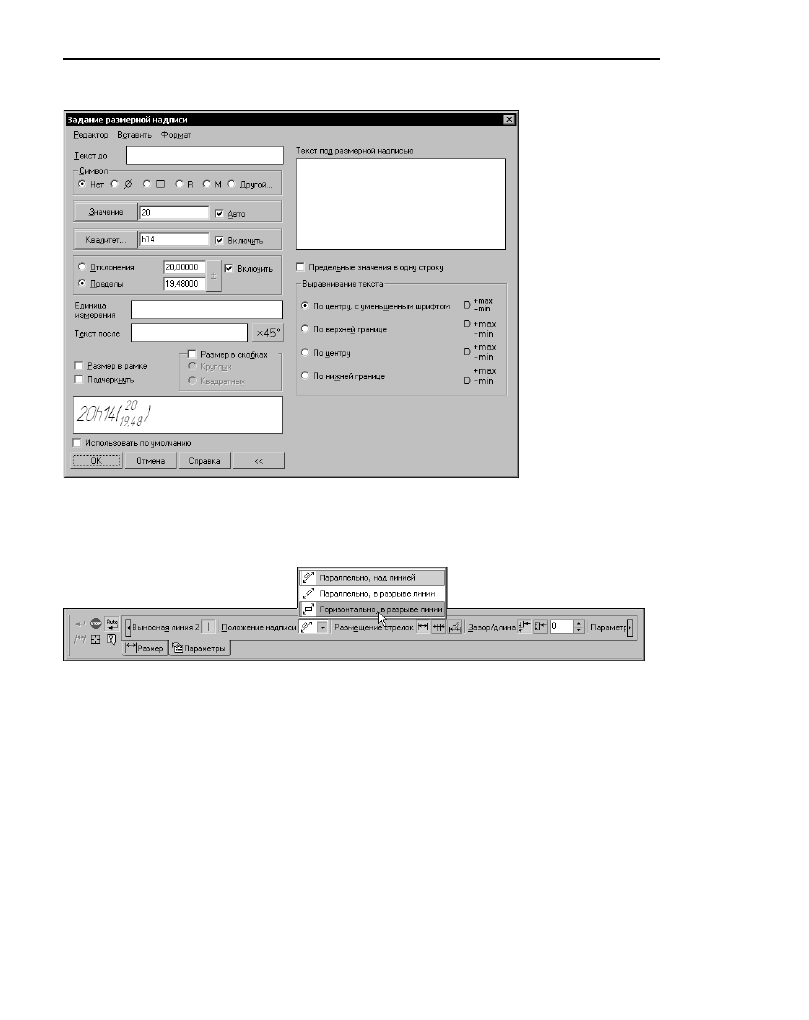

При простановке раз!
меров теперь можно
управлять параметра!
ми отображения до!
пусков и предельных
отклонений в размер!
ной надписи. Для это!
го служат элементы
управления

Преде

лы

Предельные

значения в одну
строку
 и Выравни
вание текста
, поя!
вившиеся в диалоге
настройки размерной
надписи (рис. 3.2).

Элементы управления

Положение надписи и Размещение стрелок, появившиеся на

Панели свойств (рис. 3.3),  позволяют управлять положением размерной надписи и стре!
лок размера.

Обозначения позиций

При простановке обозначения позиции появилась возможность выбора формы обозна!
чения и возможность расположения номеров позиций в строку (для обозначений, содер!
жащих несколько номеров). Для этого служат список

Тип формы и опция Горизон

тально, появившиеся на Панели свойств (рис. 3.4).

Рис. 3.2.  Настройка точности отображения новых моделей сборок

Рис. 3.3.  Выбор положения размерной надписи
