Настенный газовый котёл GENUS ONE. Руководство - часть 4

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА ТЕМПЕРАТУРЫ ГОРЯЧЕЙ ВОДЫ ОТОПЛЕНИЯ
Доступ к МЕНЮ ПОЛЬЗОВАТЕЛЯ. Нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- Настройки отопления

Нажмите кнопку OK.

ПОЧАСОВОЕ ПРОГРАММИРОВАНИЕ ОТОПЛЕНИЯ
Для настройки почасового программирования
отопления нажмите кнопку ОК.
Используйте стрелки (b)

и выберите:

- Настройки отопления

Нажмите кнопку ОК.
На дисплее отображается:

- Заданная температура отопления

- Почасовое программирование

- Режим “отпуск”

- Автоматический режим

Используйте стрелки (b)

и выберите:

- Почасовое программирование

Нажмите кнопку ОК.
На дисплее отображается:

- Свободное программирование

- Программирование с инструкциями

- Программы, заданные на фабрике

- Программа/ручной

Используйте стрелки (b)

и выберите:

- СВОБОДНОЕ ПРОГРАММИРОВАНИЕ

Нажмите кнопку ОК.
На дисплее отображается:

- Все зоны

- Зона 1

- Зона 2

- Зона 3

Используйте стрелки (b)

и выберите зону,

для которой требуется выполнить почасовое
программирование.
Нажмите кнопку ОК.

Используйте стрелки (b)

и выберите:

- Задайте комфортную температуру

Нажмите кнопку ОК.
Используйте стрелки (b)

и измените значение

комфортной температуры помещения (на дисплее мигает
значение температуры).
Нажмите кнопку ОК для подтверждения.

Используйте стрелки (b)

и выберите:

- Задайте пониженную температуру

Нажмите кнопку ОК.
Используйте стрелки (b)

и измените значение

пониженной температуры помещения (на дисплее
мигает значение температуры).
Нажмите кнопку ОК для подтверждения.

Используйте стрелки (b)

и выберите:

- Программирование

Нажмите кнопку ОК.
Используйте стрелки (b)

и выберите день или

дни недели, которые требуется запрограммировать.
При каждом выборе дня нажимайте кнопку ОК для
подтверждения.
На дисплее показываются выбранные дни для
программирования с рамкой.
Используйте стрелки (b)

и выберите “

сохранить”.

Для установки температуры отопления используйте

стрелки (b)

и выберите:

- Заданная температура отопления

Нажмите кнопку OK.
На дисплее отображается:

- Заданная Т в Зоне 1

- Заданная Т в Зоне 2 -

активируется с подключенным SENSYS

- Заданная Т в Зоне 3 -

активируется с подключенным SENSYS

Используйте стрелки (b)

и выберите:

- Заданная Т в Зоне 1

Нажмите кнопку OK.
Используйте стрелки b

и задайте температуру

подачи выбранной зоны.
Нажмите кнопку OK для подтверждения.
Повторите вышеописанную операцию для настройки
температуры подачи в других зонах, при их наличии.
Нажмите два раза кнопку назад

Выбор Настройки отопления

ПРИМЕЧАНИЕ
если зона отопления только одна, настройки
температуры выполняются кнопками (9), см.
стр.7

Заданная Т в Зоне 1

Нажмите "ОК" для подтверждения

установка температуры в зоне 1

75°C

Изменение

температуры

горячей воды

отопления

Настройки ГВС
Настройки дисплея

Настройки отопления

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Нажмите кнопку OK и используйте стрелки (b)

задайте начало периода активации режима отопления.
Нажмите кнопку OK для подтверждения.
Нажмите кнопку OK и используйте стрелки (b)

для

настройки времени окончания периода комфорт.
При необходимости добавить новые периоды,
используйте стрелки (b)

и выберите Добавить

период, нажмите кнопку OK.
Повторите вышеописанную процедуру для настройки
начала и окончания добавленного периода комфорт.
По завершении программирования используйте стрелки
(b)

и выберите “

сохранить”.

Используйте стрелки OK для подтверждения.
Поверните регулятор и выберите:

Используйте стрелки (b)

и выберите:

- Оставшиеся дни

при наличии еще незапрограммированных дней и

повторите вышеописанные операции

Используйте стрелки (b)

и выберите:

- Изменение

для изменения возможных ранее

запрограммированных периодов

Выберите день для такой же программы

Во По Вт Ср Че

Пя

Су Сохранить

02 04 06 08 10 12 14 16 18 20 22 24

Выбор дней почасовое

программирование отопления

Используйте стрелки (b)

и выберите:

- Выход

для выхода из режима почасового программирования.
Нажмите кнопку OK для подтверждения.
На дисплей возвращается предыдущее изо-
бражение. Нажмите кнопку назад

для возврата к

визуализации главной страницы.

Программирование дней функции "КОМФОРТ"

Добавить период

Время начала

Время окончания

Время окончания
Время окончания

Время начала
Время начала 17:30

12:30

06:30

22:00

14:00

08:00

00 02 04 06 08 10 12 14 16 18 20 22 24

Сохранить

Программа без обеда

Программа середина дня

Включена постоянно

Программа Семья

Настройка периода комфорт

почасовое программирование отопления

НАСТРОЙКА ТАЙМЕРА-ПРОГРАМАТОРА
Для облегчения операций почасового
программирования конфигурация может быть
выполнена посредством:

- Программирование с инструкциями

- Заводские программы

Используйте стрелки (b)

и выберите:

- ПРОГРАММИРОВАНИЕ С ИНСТРУКЦИЯМИ

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите зону,

для которой требуется выполнить почасовое
программирование. Нажмите кнопку OK.

Используйте стрелки (b)

и выберите:

- Настройка программы
Нажмите кнопку OK.
Затем следуйте поэтапно инструкциям, которые
поочередно показываются на дисплее..

- ЗАВОДСКИЕ ПРОГРАММЫ

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите зону,

для которой требуется выполнить почасовое
программирование. Нажмите кнопку OK.

Используйте стрелки (b)

и выберите

- Программирование

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите нужную программу из

перечня::

- Семейная программа

- Программа без обеда

- Полуденная программа

- Всегда включено

Нажмите кнопку OK для подтверждения.
Используйте стрелки (b)

для просмотра дней и

времени начала и завершения программы отопления.
Используйте стрелки (b)

и выберите “сохранить”,

нажмите кнопку OK.
Нажмите кнопку “назад”

для возврата к предыдущей

визуализации.

Выбор

полуденной

программы

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

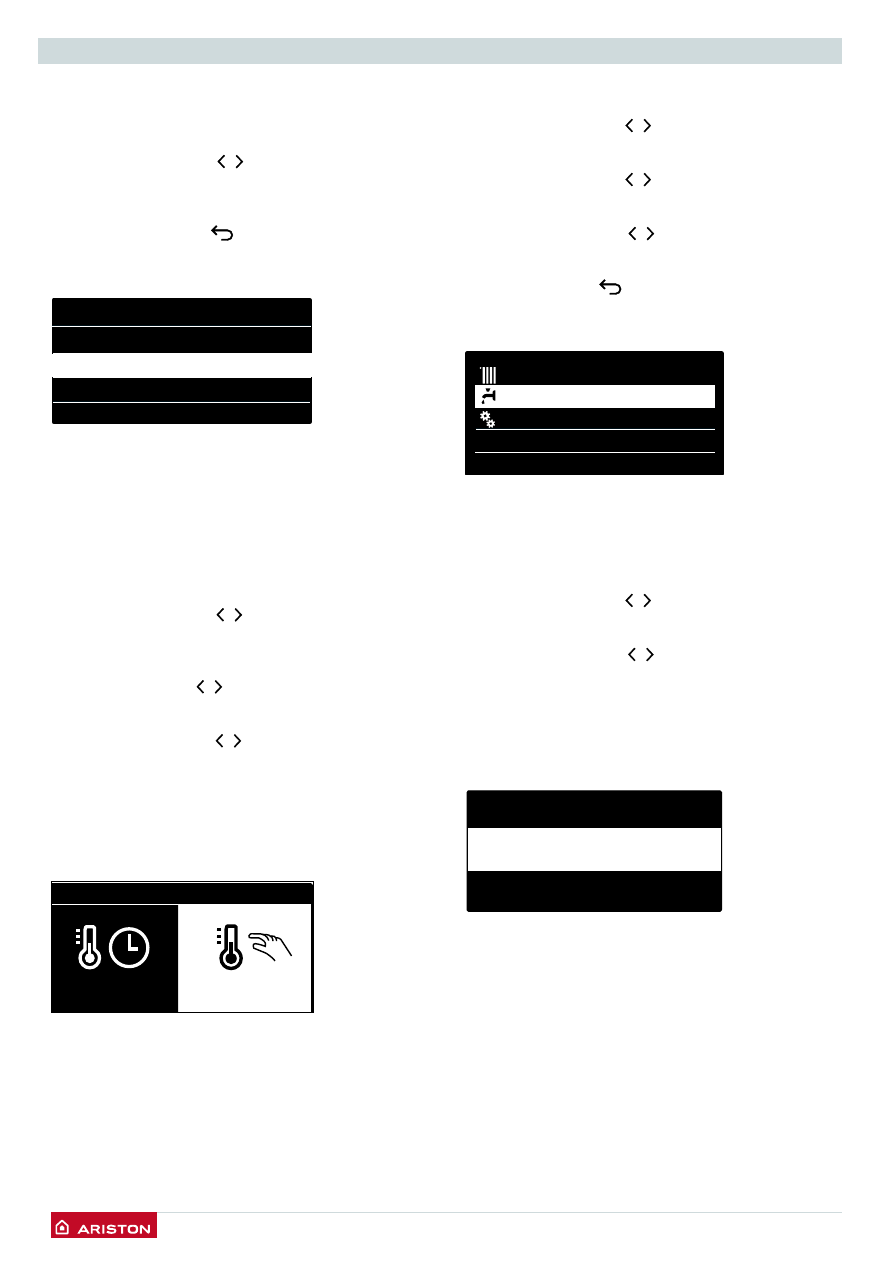

- ПРОГРАММА ТАЙМЕРА/РУЧНОЙ РЕЖИМ

(этот режим позволяет выбрать режим управления по
программе или ручной)
Нажмите кнопку OK.
Используйте стрелки (b)

и выберите зону, для

которой выполняется настройка. Выберите режим
почасового программирования или ручной.
Нажмите кнопку OK.
Нажмите кнопку “назад”

для возврата к предыдущей

визуализации.

Выбор рабочего

режима зоны 2

Выбор настройки

температуры

горячей воды

Выбор ручного

режима

зона 1

зона 2

зона 3

все зоны

Программа

Ручной

Режим настроек

РАБОТА В РУЧНОМ РЕЖИМЕ ОТОПЛЕНИЯ
Ручной режим отключает почасовое программирование
отопления.
Ручной режим позволяет поддерживать отопление в
непрерывном режиме.

Для выбора работы котла в ручном режиме нажмите
кнопку OK для входа в Меню.
Используйте стрелки (b)

и выберите:

- Программа таймера/ручной режим

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- Ручной

Используйте стрелки (b)

для выбора Ручного

режима, нажмите кнопку OK.
Вновь нажмите кнопку OK для сохранения настроек. На
дисплей возвращается предыдущее изображение.
Нажмите кнопку “назад” вплоть до возврата к
визуализации главной страницы.

НАСТРОЙКА ТЕМПЕРАТУРЫ ГВС
Для доступа к настройкам ГВС нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- Настройки ГВС

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- Заданная температура горячей воды

Нажмите два раза кнопку OK.
Используйте стрелки (b)

и задайте нужную температуру

бытовой горячей воды.
Нажмите кнопку OK для подтверждения.
Нажмите кнопку назад

для возврата к предыдущей

странице.

ФУНКЦИЯ “КОМФОРТ”
Функция “КОМФОРТ” позволяет сократить время
ожидания при активации запроса ГВС.
Используйте стрелки (b)

и выберите:

- Комфорт

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- Отключена

- Время станд. (позволяет поддерживать вторичный

теплообменник горячим в течение периодов простоя
котла, повышая таким образом комфорт)

- Всегда включено

(всегда поддерживает теплообменник

горячим)

Отключена

Время станд.

Постоянная активация

Настройка функции “КОМФОРТ”

Настройки ГВС

Настройки дисплея

Настройки отопления

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СПЕЦИАЛЬНЫЕ РЕЖИМЫ
Для программирования одной из специ-
альных функций нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- Настройки отопления

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- Режим “отпуск”

- Автоматический режим

Нажмите кнопку OK для подтверждения выбора.

- РЕЖИМ “ОТПУСК”
В режиме “отпуск” отопление отключается на период
отпуска.
Нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- ВКЛ.(включает режим)

- ВЫКЛ. (отключает режим)

Нажмите кнопку OOK.
При выборе ВКЛ. Используйте стрелки (b)

для

выбора даты возвращения из отпуска.
Это позволит интерфейсу системы в выбранный день
возобновить работу в ранее заданном режиме.
Нажмите кнопку OK для сохранения настроек, на дисплее
отображается предыдущая страница.
На странице активированных источников энергии при
включенном режиме “отпуск” появляется символ “

”.

01/12/15

1,5 bar

AUTO

Отопление

11:40

40°

70°

02°

Функция “АВТО”

активна

- ФУНКЦИЯ “АВТО”
Функция “АВТО” автоматически задает рабочий режим
котла в зависимости от условий окружающей среды.
Терморегуляция в здании заключается в поддержании
постоянной температуры в помещениях при изменении
климатических условий.

Нажмите кнопку OK.
Используйте стрелки (b)

и выберите:

- ВКЛ.(включает режим)

- ВЫКЛ. (отключает режим)

Нажмите кнопку OK для сохранения настроек, на дисплее
показывается предыдущая страница.
Если температура воды отопления не соответствует
желаемой, можно повысить ее или понизить
посредством параметра заданной температуры
отопления.
Символ AUTO появляется на дисплее.
Нажмите кнопку назад

для возврата к визуализации

главной страницы.
