7. ПОРЯДОК РАБОТЫ КОТЕЛЬНОЙ БЛОЧНОМОДУЛЬНОЙ ТРАНСПОРТАБЕЛЬНОЙ



7.1. Порядок включения в работу водогрейных котлов Lochinvar моделей 985,00 – 2.065.000 БТЕ/час



- включить электрическое питание котла на главном щите управления. При этом должен включиться котловой насос котла.

О включении котлового насоса свидетельствует постоянное свечение зеленого светового индикатора на клеммной крышке котлового насоса.

- открыть кран подачи газа на котел

- открыть кран продувной свечи на 1-2 минуты, обеспечивая продувку участка газопровода от крана подачи газа до котла.

- по истечении 1-2 минут кран продувочной свечи закрыть, считая, что продувка газопровода обеспечена.

- отвинтив винт с насечкой, снять дверцу панели управления, расположенную на боковой стенке котла.

- на панели управления прибора контроля температуры поворотом установочных кнопок «SETPOINT», «DIFFERENTIAL», «HIGH-FIRE OFFSET» установить необходимую температуру воды на входе в котел, дифференциал и режим большого огня соответственно.

- ввести датчики контроля давления газа «больше» и «меньше» нормы перемещением рычажка на крышках датчиков влево до щелчка.

- нажатием красной кнопки термостата предельной температуры ввести до щелчка датчик термостата.

- убедиться, что переключатель газовых клапанов находится в положении «ON».

- убедиться, что ручные газовые краны перед клапанами находятся в положении «Включено».

- установить главный переключатель электропитания в положение «ON» («Включено»).

При этом включается световой индикатор зеленого цвета на модуле зажигания и на диагностической панели, расположенной на фронте котла.

Диагностическая панель имеет до 6 индикационных и диагностических лампочек, отражающих ход основных этапов работы и выявленные сбои управления.

При исправных цепях защиты и температуре воды на входе в котел ниже установленной кнопкой «SETPOINT» на панели прибора контроля температуры, произведется запуск программы автоматического розжига котла.

Прохождение этапов программы розжига индицируется включением соответствующих световых индикаторов на диагностической панели котла в указанной ниже последовательности:

- предварительная продувка: - 15 сек

- время нагревания воспламенителя:- 25÷35 сек.

- период установления пламени горелки 1 ступени: 4 сек

- период установления пламени горелок 2 ступени: 10 сек

- продувка после выключения горелок 1 и 2 ступени: 30 сек





После успешного розжига установить на место дверцу панели управления и зафиксировать винтом.

Модуль зажигания может блокироваться в режиме жесткой блокировки, требующем для возобновления рабочих циклов нажатия кнопки перезапуска, либо в режиме мягкой блокировки, при котором циклы возобновятся после периода ожидания приблизительно пять минут.

Такая мягкая блокировка дает возможность самокорректирующимся сбоям исправиться самим и позволяет вернуться к нормальной работе.

Типичным сбоем с жесткой блокировкой является условие неполадок с пламенем.

Модуль зажигания, находящийся в условиях с жесткой блокировкой может быть перезапущен только после нажатия красной кнопки перезапуска рядом с модулем управления, либо кнопкой «RESET» на диагностической панели. При неполадках с пламенем кнопка перезапуска становится активной только после того, как модуль управления закончил свой послепродувочный цикл.

Выключение электропитания с последующим его включением или циклирование термостата не перезапустят условие жесткой блокировки.

Когда модуль зажигания находится в жесткой блокировке, необходимо подождать пять секунд после включения питания от сети перед тем, как нажать кнопку перезапуска.

Модуль зажигания перейдет в режим мягкой блокировки, если имеют место условия недостатка потока воздуха или низкий ток воспламенителя.

В режиме мягкой блокировки в течение послепродувочного цикла будут работать вентиляторы воздуха для горения, а затем модуль зажигания возьмет паузу примерно на пять минут. В конце этой паузы модуль зажигания предпримет новую попытку последовательности зажигания.

Если условия сбоя с мягкой блокировкой восстановились до нормы или были исправлены в конце расчетной паузы, будет достигнуто зажигание главной горелки с восстановлением обычных попыток последовательности розжига.

Если обнаруженная ошибка блока управления не исправлена, модуль зажигания будет находиться в режиме мягкой блокировки. Если в период мягкой блокировки открывается электронный термостат, модуль зажигания выйдет из режима мягкой блокировки и будет ожидать нового запроса на нагрев термостата. Сброс режима мягкой блокировки может быть также выполнен ручным циклированием термостата либо выключением, а затем включением переключателя питания от сети, после того, как обнаруженная ошибка будет исправлена.

Модуль зажигания имеет световой индикатор на диагностической панели, который информирует о состоянии цепей аварийной защиты.

Мигание индикатора указывает на диагностический статус модуля управления зажиганием.

Световой индикатор вспышками дает координированную последовательность сигналов, указывающую на состояние процесса зажигания.







Коды сигналов индикаторов диагностического статуса



Последовательность сигналов

Условия

Постоянно включен

Система в порядке, сбои отсутствуют

Постоянно выключено

Возможен сбой управления, проверьте питание

Смотрите руководство по выявлению и устранению неполадок

Одна вспышка

Слабый поток воздуха.

Проверить реле давления воздуха и шланги, подающие давление к реле давления, вентилятор и герметичность камеры под давлением

Примечание: короткие вспышки являются нормальным явлением при старте/проверке вентилятора

Две вспышки

Пламя без запроса на нагрев.

Проверьте на залипание газовый клапан в открытом положении, воздух, вентиляцию, горелки и процесс горения.

Вентилятор будет продолжать работать.

Три вспышки

Блокировка в связи с неполадками пламени.

Нажмите кнопку перезапуска после устранения проблемы с зажиганием.

Запуск запальника без надлежащего стравливания воздуха из газовой линии может потребовать нескольких перезапусков для достижения нормального розжига.

Четыре вспышки

Неполадка воспламенителя.

Воспламенитель не поддерживает минимального тока потребителя 2,75 А

Из-за низкого напряжения, плохой проводки/контакта, высокого сопротивления или поломки воспламенителя.

Пять вспышек

Проблема подачи электропитания, возможно низкое напряжение питания или выходное напряжение питания трансформатора питания менее 18 В переменного тока

Шесть вспышек

Замените модуль зажигания, внутренние неполадки















































































Примечание! Самодиагностикой не охвачены:

Датчик протока, датчики давления газа ниже и выше нормы, термостат перегрева.

В этой ситуации будет постоянно светиться индикатор «Норма», вращаться вентиляторы, но программа розжига не будет продвигаться по циклам.

Необходимо проверить состояние этих датчиков. Взвести датчики газа, термостат перегрева.



Коды сигналов световых индикаторов панели индикации (слева направо)

1. Предварительная продувка

Работа вентилятора воздуха перед розжигом

2. Попытка зажигания

Воспламенитель разогревается для розжига горелок

3. Ступень 1 включена

Горелка 1 ступени разожжены

4.Ступень 2 включена (для мод. 985000 - 2065000)

Горелки 2 ступени разожжены

5.Статус

Выносной индикатор модуля зажигания

6. Сигнализация аварии

Указывает на проблемы с пламенем и будет подавать дополнительный сигнал аварии, если подключено устройство внешней сигнализации.



Для котлов моделей 495000 – 745000 установлена диагностическая панель сокращенного варианта.





Коды сигналов диагностической панели моделей 495000 – 745000 (сверху вниз)

1. Предварительная продувка

Работа вентилятора воздуха перед розжигом

2. Попытка зажигания

Воспламенитель разогревается для розжига горелок

3.Ступень 1 включена

Горелка 1 ступени разожжены

4.Сигнализация аварии

Указывает на проблемы с пламенем и будет подавать дополнительный сигнал аварии, если подключено устройство внешней сигнализации.



Примечание: На котлах моделей 495000 – 745000 за дверцей панели управления вблизи датчика давления воздуха установлен световой индикатор давления воздуха для горения. Индикатор включен при нормальном давлении воздуха для горения.





7.2. Порядок отключения водогрейных котлов Lochinvar моделей 495000-745000; моделей 495000-745000; 985000-2065000 БТЕ/час



7.2.1. Для кратковременного отключения котла

- отвинтив винт с насечкой, снять дверцу панели управления

- поворотом кнопки «Setpoint» против часовой стрелки выключить котел.

- при необходимости обесточить автоматику котла, установить главный переключатель в положение «OFF» («Выключено»).

- при необходимости остановить котловой насос, отключить электрическое питание котла на главном щите управления.

- установить дверцу панели на место.



7.2.2. Для долговременного отключения котла:

- отключить электрическое питание котла на главном щите управления

- закрыть кран подачи газа на котел

- открыть кран продувочной свечи

Примечание! При последующем розжиге котла – после открытия подачи газа:

- взвести влево до щелчка датчик минимального давления газа.

Возможен розжиг котла со 2-3 попытки ввиду вытеснения воздуха из участка трубопровода от крана до котла.





7.3. Порядок включения в работу водогрейных котлов типа SLIM.

- открыть кран продувочной свечи на 1-2 минуты, обеспечивая продувку участка газопровода от крана подачи газа до котла.

- по истечении 1-2 минут кран продувочной свечи закрыть, считая, что продувка участка газопровода обеспечена

- для доступа к элементам управления котла открыть прозрачную крышку панели управления. Крышка открывается сверху - вниз.

- открыть переднюю дверцу котла, потянуть за верхние угла до снятия дверцы с боковых облицовочных панелей.

- взвести датчик минимального давления газа нажатием кнопки на датчике до щелчка.

- включить электрическое питание котла на щите управления котлом.

При этом должен включиться котловой насос котла и индикатор напряжения сети на панели управления котла (рис.1, позиция 4.)

- открыть кран подачи газа на котел

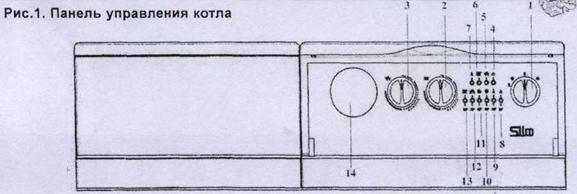

- установить регулятор температуры воды в системе отопления (рис. 1, поз.2) на нужное значение

- установить переключение режимов «лето-зима» (рис. 1, поз.1) в режим «Зима» *.

Спустя несколько секунд запустится программа автоматического розжига и произойдет розжиг котла.

При успешном розжиге котла включится световой индикатор наличия пламени (рис.1, поз.7)





По мере набора температуры последовательно включаются индикаторы 8÷13.

Внимание! При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет включаться и произойдет блокировка котла. При этом включается световой индикатор блокировки газа (рис.1, поз.8)



При возникновении данной проблемы необходимо повторить процесс включения котла до поступления газа в горелку.



Для этого необходимо кратковременно установить переключатель режимов (рис.1, поз.1) в положение R (сброс) и вновь вернуть его в положение «Зима» *.





1-     переключатель режимов «лето-зима-сброс»

2-     регулятор температуры воды в системе отопления

3-     регулятор температуры воды в бойлере

4-     индикатор напряжения в сети

5-     индикатор работы системы ГВС

6-     индикатор работы системы отопления

7-     индикатор наличия пламени

8-     индикатор блокировки газа

9-     индикатор перегрева

10-  индикатор срабатывания датчика тяги

11-  индикатор блокировки насоса

12-  индикатор неисправности по датчику ГВС

13 - индикатор неисправности по датчику отопления

14 - место установки программируемого таймера

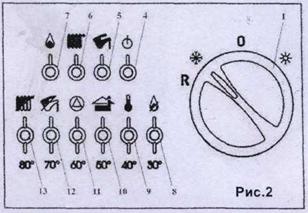

8-9-10-11-12-13: данные индикаторы также выполняют функцию индикаторов температуры воды в системе отопления









1-              переключатель режимов «лето-зима-сброс»

4-              индикатор напряжения в сети

5-              индикатор работы системы ГВС (при подсоединенном бойлере)

6-              индикатор работы системы отопления

7-              индикатор наличия пламени (горелка включена)

8-              индикатор блокировки газа

9-              индикатор перегрева

10-          индикатор срабатывания датчика тяги

11-          индикатор срабатывания прессостава газовой системы

12-          индикатор неисправности по датчику ГВС

13-          индикатор неисправности по датчику отопления

8-9-10-11-12-13: данные индикаторы также выполняют функцию индикаторов температуры воды в системе отопления



При установке регулятора «лето-зима» в положении «Зима», перед каждым очередным включением котла по сигналу регулятора системы отопления установлена задержка несколько минут (для того, чтобы избежать частых включений/выключений).

Для того, чтобы горелка включилась сразу, необходимо перевести переключатель режимов в положение «0», а затем сразу вернуть в режим «Зима».

В зависимости от положения регулятора температуры (рис.1, поз.2), электронная система управления котла регулирует тепловую мощность

горелки, исходя из действительных потребностей тепла. Для более экономной и простой работы котла рекомендуется установить регуляторы в положение «COMFORT».

- после успешного розжига котла установить на место переднюю дверцу котла и закрыть прозрачную крышку панели управления.



Автоматика котла отключает котел при недостаточной тяге, чрезмерном перегреве воды контура отопления, пропадании факела и понижении давления газа ниже нормы.

В этих условиях котел блокируется, и мигают индикаторы 8,9,10 соответственно (рис.2). После устранения причины, вызвавшей блокировку, возможно повторное включение.



7.4. Выключение котла.



- установить переключатель режимов (рис.1, поз.1) в положение «0», проследив, чтобы индикатор (рис.1, поз.4) погас. Таким образом, прекращается подача электропитания на автоматику котла.

- выключить электропитание котла на главном щите управления

- перекрыть газовый кран в случае выключения котла на длительный срок

- открыть кран продувочной свечи котла.

7.5. Остановка котельной на межотопительный период или на плановый ремонт.



7.5.1. Обесточить котельную.



7.5.2. Вызвать представителя Горгаза для отключения газа  пломбировки вводной задвижки.



7.5.3. Установить глушку на фланце после вводной задвижки



7.5.4. Открыть продувочные свечи и сжатым воздухом продуть газопровод. Перекрыть всю газовую арматуру на котлы, оставив открытыми продувочные свечи и свечи безопасности.



7.5.5. Снять и передать в Госповерку все приборы контроля, срок Госпроверки которых истекает.



7.5.6. Вскрыть и произвести ревизию с последущей сборкой:

- насосов (проверить состояние рабочих колес, очистить, промыть их, очистить и промыть внутреннюю полость корпуса насосов)

- всей котельной арматуры и обратных клапанов

- предохранительных клапанов

- скоростных теплообменников; при необходимости очистить внутреннюю поверхность от шлама и накипи.



7.5.7. Проверить состояние дымоотводящих трактов и дымовых труб, приточно-вытяжных отверстий котельной.



7.5.8. В случае выполнения строительных ремонтных работ накрыть котловую автоматику полиэтиленовой пленкой.
