ГКИНП-41 - Руководство по топосъемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500. Наземные съемки - часть 4

Технические данные

Кипрегели

КБ

КВ-1

КЛ-2

Увеличение зрительной трубы

25

20

30

Угол поля зрения

1°

1,5°

1,3°

Коэффициенты:







дальномера

100

200

100, 200

кривой горизонтального проложения

-

100

100

кривых превышений

-

±10, 20, 100

±10, 20, 100

Точность отсчета но вертикальному кругу

1'

1'

1'

Цена деления уровня (на 2 мм):







на линейке

50-60"

30"

50-90"

на алидаде, вертикального круга

30-50"

30"

30-50"

Длина линейки, мм

530

350 и 530

350 и 530

Масса кипрегеля, кг

2,9

2,8

2,8

Точность измерения горизонтальных проложеннй кипрегелями-автоматами на 100 м расстояния составляет

±20 см, а превышений - ± 10 см.

Кипрегель КБ-1 имеет диаграмму (рис.

7

) горизонтальных проложений и превышений такую же, как и у ТА-2,

и работает она только при КЛ. Отсчеты: по вертикальному кругу 97°22', по кривой расстояний 25,1 см, по кривой
превышений (K = -20) 16,3 см.

При угле наклона более 44° и при КП кривые диаграммы выходят из поля зрения трубы. В этом случае

расстояние определяют по нитяному дальномеру, коэффициент которого равен 200, а превышение по углу
наклона, отсчитываемому по вертикальному кругу.

Кипрегель-автомат КА-2 (рис.

8

) разработан на базе кипрегеля KБ-1, имеет новую конструкцию трубы и

диаграмму горизонтальных проложений и превышений аналогичную с тахеометром ТА-2 (см. рис.

3

). Кривые

видны только при КЛ в пределах вертикальной части Г-образной полоски, а в верхней горизонтальной части
полоски изображение делений вертикального круга (см. рис.

4

).

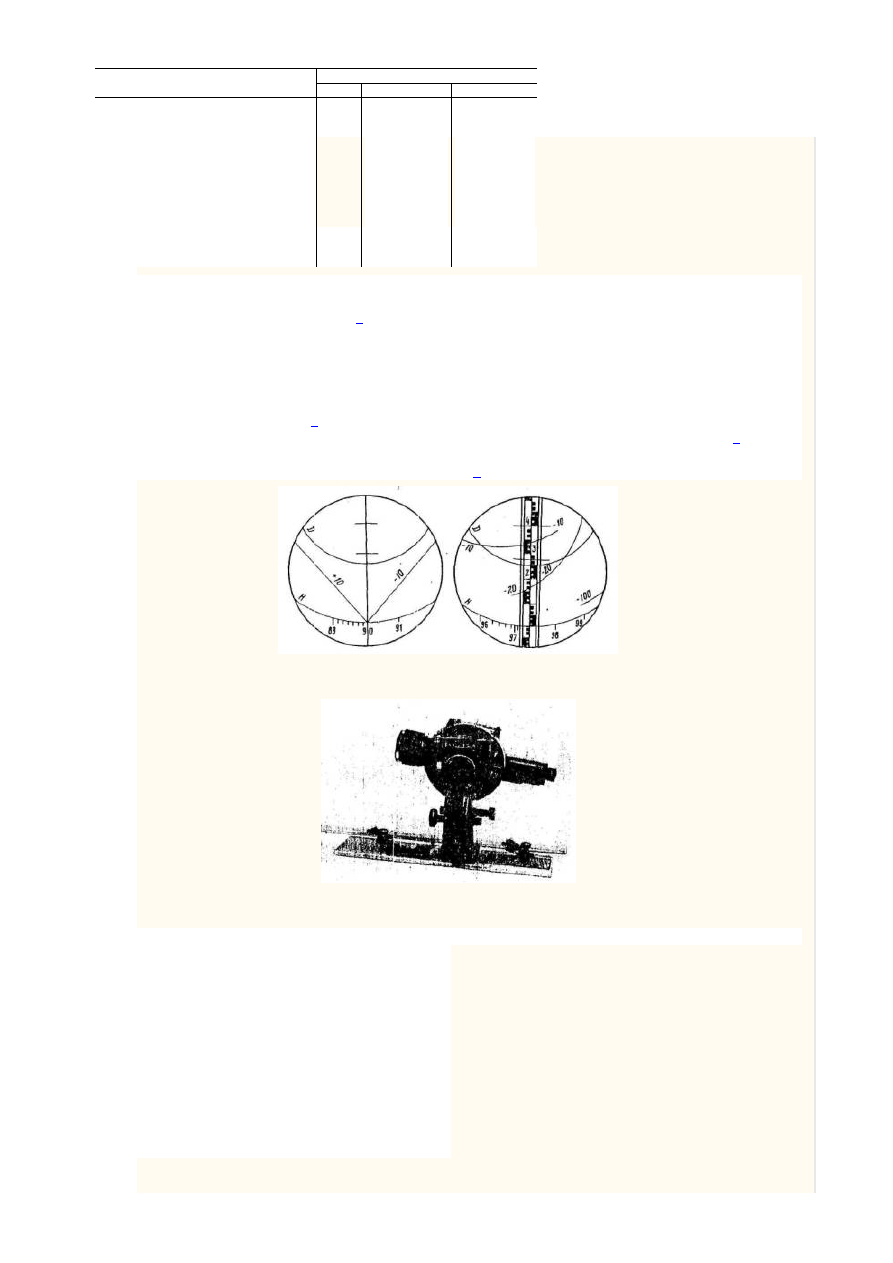

Рис. 7. Диаграмма горизонтальных проложений кипрегеля КБ-1

Рис. 8. Кипрегель-автомат КА-2

Техническая характеристика КА-2

Увеличение трубы

30

Поле зрения

1°20'

Разрешающая сила по центру поля зрения не более

4"

Предел фокусировки, м

5 и более

Цена деления уровня на 2 мм:



трубы

30"

линзы

30"

Коэффициент дальномера:



для кривых горизонтальных приложений

100

для обычных дальномерных штрихов

100, 200

Коэффициент кривых превышений

±10; ±20; ±100

Масса, кг:



прибора

2,8

подставки

2,2

планшета

4,6

При работе кипрегелем КА-2 горизонтальные проложения и превышения определяются так же, как у

тахеометра ТА-2 (глава

1.3.1

). При необходимости кипрегелем можно работать и не используя диаграмму, т.е.

определять угол наклона и измерять расстояние по дальномерным нитям. Кроме того, превышения можно
определять и горизонтальным лучом визирования.

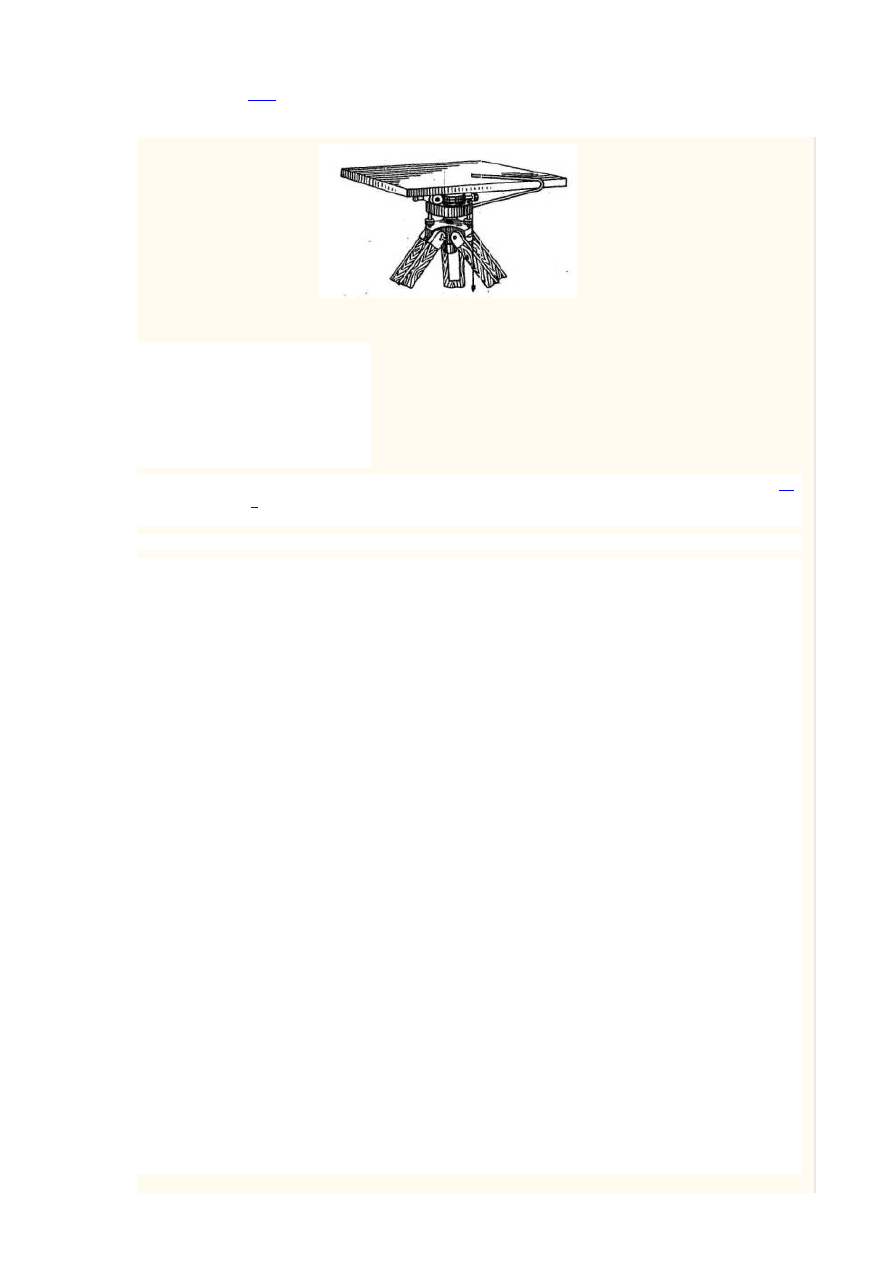

Рис. 9. Мензула универсальная МУ

В комплект КА-2 входят:



кипрегель-автомат

1

подставка

1

штатив

1

планшет

1

чехол

1

ящик укладочный

1

буссоль

1

комплект дополнительных принадлежностей

1

Для мензульной съемки в настоящее время предусмотрено изготовление двух типов мензул [

18

]:

универсальной МУ (рис.

9

) и облегченной МО.

Различаются они в основном размерами планшета и весом.

Поверки кипрегелей и мензулы

Перед работой кипрегелем необходимо выполнить его поверки.
1. Скошенный край линейки должен быть прямолинейным, а нижняя поверхность ее - плоскостью.
Для проверки этого условия по всей длине скошенного края линейки прочерчивают, линию; переставляют

кипрегель на 180° и, приложив скошенный край линейки к концам липни, вновь прочерчивают линию. Условие
выполнено, если обе линии совместятся. Нижнюю поверхность линейки поверяют совмещением с ребром другой
выверенной линейки.

2. Дополнительная линейка, находясь на различных расстояниях от основной, должна оставаться параллельной

себе.

При неподвижном положении кипрегеля устанавливают дополнительную линейку на разных расстояниях от

основной и прочерчивают линии, затем с помощью циркуля и масштабной линейки измеряют между концами
соседних линий расстояние. Эти расстояния не должны различаться более чем на 0,2 мм.

3. Ось цилиндрического уровня на линейке кипрегеля должна быть параллельна нижней плоскости линейки.
Подъемными винтами мензулы приводят пузырек уровня на линейке кипрегеля на середину. Переставляют

кипрегель на 180°. Если пузырек уровня отклоняется, то исправительными винтами перемещают его на половину
отклонения. Затем подъемными винтами снова приводят пузырек на середину. Исправление выполняется до тех
пор, пока пузырек уровня при перестановке кипрегеля будет оставаться на середине.

4. Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения трубы (коллимационная

погрешность).

Для определения коллимации наводят перекрестие сетки нитей кипрегеля на удаленный предмет,

прочерчивают линию по скошенному краю линейки. .Затем переводят трубу через зенит и прикладывают
скошенный край линейки к прочерченной линии. Если перекрестие сетки нитей сместится с наблюдаемого
предмета, то коллимацию исправляют перемещением сетки нитей на половину смещения.

5. Ось вращения трубы должна быть параллельна нижней плоскости линейки.
Для определения параллельности визируют на близкую высоко расположенную точку (например, на стене

здания). Затем опускают трубу и отмечают внизу точку, на которую проектируется перекрестие нитей. Переводят
трубу через зенит и повторяют предыдущие действия. Несовмещение отмеченных точек характеризует двойную
величину ошибки. У современных кипрегелей исправление выполняется на заводе. Для кипрегелей более раннего
выпуска, у которых имеются винты, прикрепляющие колонку к линейке, ошибка устраняется вложением
прокладки при незначительно вывинченных винтах.

6. При горизонтальном положении планшета грань серебряной Г-образной полоски в трубе кипрегеля КА-2

должна занимать вертикальное положение.

Для выполнения поверки вертикальную грань Г-образной полоски наводят на нить отвеса. При отклонении

полоски от вертикального положения юстировку выполняют поворотом окулярного колена трубы при
ослабленных закрепительных винтах.

7. Коллимационная плоскость трубы должна проходить через скошенный край линейки или быть

параллельной ему.

Для проверки этого условия наводят перекрестие нитей на предмет местности и по концам скошенного края

линейки вкалывают вертикально две тонкие иглы. При соблюдении условия предмет должен находиться в створе
игл. В кипрегелях старой конструкции ошибка устраняется перемещением линейки. У современных кипрегелей
ошибка устраняется на заводе.

8. Место нуля вертикального круга должно быть неизменным и близким к нулю или 90°. Допускаются

отклонения ±0,5'.

Место нуля определяется из многократных наблюдений при двух кругах четко видимых удаленных предметов.

Следует учесть, что визирной линией будет линия, соединяющая центр объектива с точкой пересечения
начальной окружности и правой вертикальной грани посеребренной полоски. Перед каждым отсчетом по
вертикальному кругу необходимо выводить пузырек уровня на середину.

Величина места нуля и угла наклона вычисляется по формулам

                                                                      (8)

где М0 - место нуля вертикального круга;
- угол наклона;

КП - отсчет по вертикальному кругу при «круге право»;
КЛ - отсчет по вертикальному кругу при «круге лево».
Место нуля исправляют при помощи юстировочных винтов уровня при вертикальном круге.
Перед съемочными работами у кипрегелей-автоматов должны быть определены фактические значения

коэффициентов горизонтальных проложений и превышений. Определяются они так же, как у тахеометра ТА-2.
(глава

1.3.1

).

К мензуле предъявляются следующие требования:
1. Мензула должна быть устойчивой. После временного воздействия на доску усилия в 2-3 кг она должна

занять прежнее положение.

2. Верхняя поверхность мензульной доски должна быть плоскостью. Между ребром выверенной линейки и

плоскостью доски не должно быть просветов более 0,5 мм.

3. Верхняя поверхность мензульной доски должна быть перпендикулярна к оси вращения подставки.
Доска приводится в горизонтальное положение с помощью цилиндрического уровня. При вращении

мензульной доски вокруг оси пузырек не должен отклоняться от нульпункта более чем на 2 деления. При
несоблюдении условия исправление делается в мастерской.

4. У центрировочной вилки острие и точка прикрепления отвеса должны лежать на одном отвесной прямой.
Проверяется условие при двух положениях вилки. Если острие отвеса проектируется не в одну точку, то

исправление делается смещением точки крепления отвеса.

1.3.3. Рейки

Для крупномасштабных топографических съемок вполне пригодны обычные нивелирные рейки с

сантиметровыми делениями. При использовании таких реек в комплекте с тахеометром или кипрегелем
необходимо тщательно определять коэффициент дальномера.

Некоторые тахеометры комплектуются специальными рейками заводского изготовления.
Помимо того для съемок различных масштабов могут быть изготовлены специальные рейки из цельного

деревянного бруска длиной 3-4 м (рис.

10

). Брусок должен быть обработан так, как это принято для реек

нивелирования IV класса или технического нивелирования.

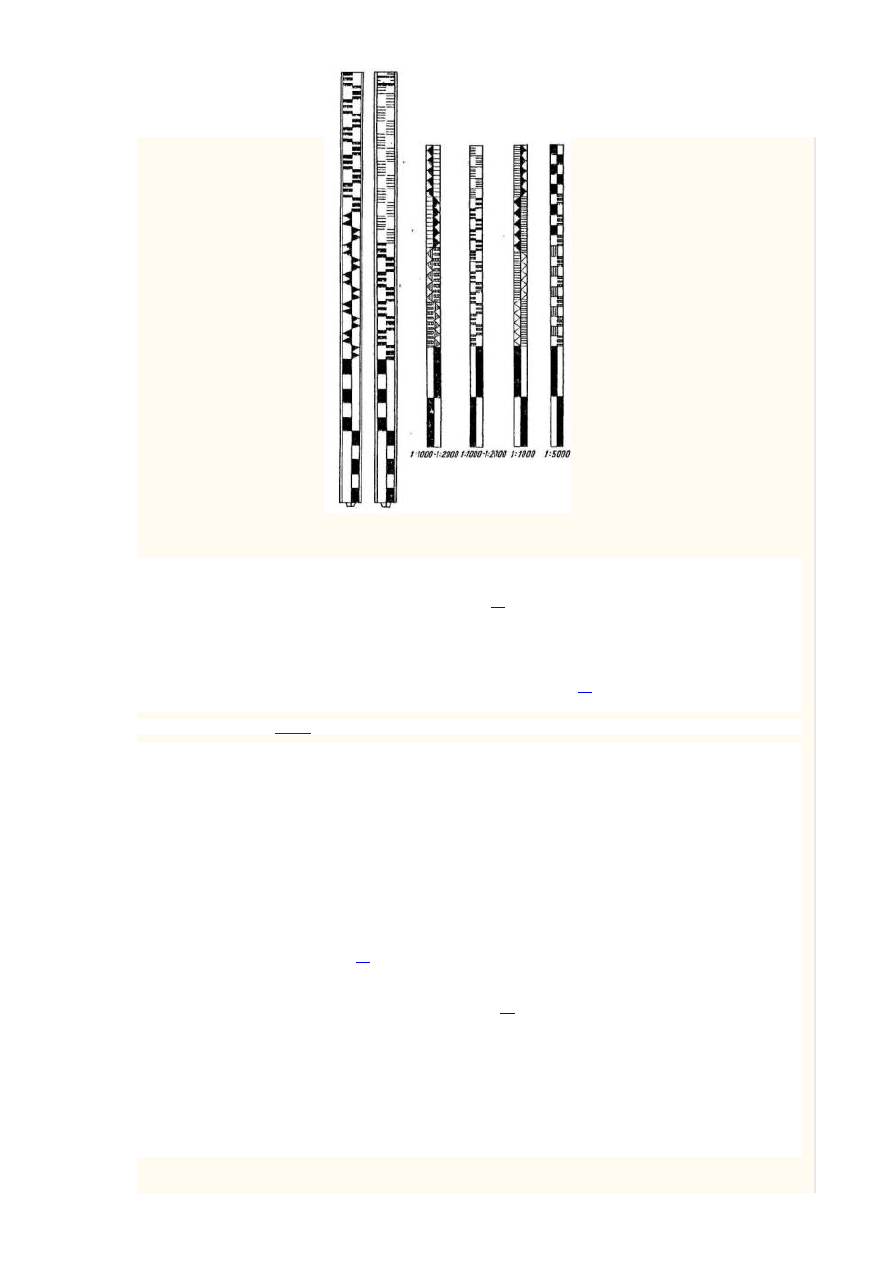

Рис. 10. Специальные рейки для съемок различных масштабов

Деления необходимо наносить с учетом коэффициента дальномера. Для этого на равной, горизонтальной

местности измеряют лентой линию длиной 100 м с точностью не ниже 1: 1000. На одном конце линии
устанавливают инструмент, а на другом вертикально брусок [

14

]. Трубу инструмента наводят так, чтобы одна

крайняя нить проектировалась на верхний срез бруска, а проекцию другой нити отмечают на бруске. Далее
крайнюю нить наводят на сделанную отметку, проекцию другой еще раз отмечают на бруске. Полученные два
интервала измеряют, расхождение между ними не должно различаться более чем на 1:1000 длины интервала.

Интервалы делят на части в соответствии с принятой ценой деления. Раскраску полученных частей производят

масляными или эмалевыми красками по образцам, показанным на рис.

10

, или по другим, удобным для

исполнителя работ.

1.3.4.

Дополнительные приспособления и приборы

Для наземных съемок, кроме основных инструментов, используются отдельные вспомогательные

приспособления и приборы:

- картографические столики;
- эккеры;
- эклиметры;
- ленты, рулетки;
- зонты топографические.
Картографические столики по конструкции подразделяются на две группы: столики с устройством для

перемотки рулонного материала и столики с планшетом для листового чертежного материала.

Первую группу составляют столик-тахеограф Оглоблина Д.Н. и мензульный столик Якунина В.С.
Ко второй группе картографических столиков относятся столик Karti («Карл Цейсе», Иена. ГДР), столик

Цветанова (НРБ), столик Юнга («Брейтгаупт», ФРГ).

Картографический столик. Karti (рис.

11

) является дополнительным устройством к главному инструменту -

редукционному тахеометру Dahlia 010, Dahlta 0520, Redta 002, BRT006 или тахеометрическому теодолиту Theo
020, Theo 030, Theo 120.

Столик Karti состоит из следующих основных частей (см. рис.

11

):

а) трегер картографического столика 7;
б) вставная цапфа тахеометра 9;
в) вращающаяся часть картографического столика 8;
г) зажимное кольцо 5;
д) мост для крепления масштабной линейки и устройства для наколки пикетов 6;
е) приспособление для наколки пикетов 4;
ж) масштабная линейка 3;
з) откидывающаяся 3,5

х

лупа для отсчитывания по масштабу 2.
