ГКИНП-41 - Руководство по топосъемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500. Наземные съемки - часть 3





Рис. 4. Вертикальный крут тахеометра ТА-2 с диаграммой

По горизонтальному кругу отсчеты производятся с оценкой на глаз десятых долей минуты. На вертикальном

круге нанесены 10-минутные деления и диаграмма (см. рис.

4

) с кривыми горизонтальных проложений (K

s

= 100)

и превышений (K

h

 = ±10, ±20 и ±100): 4 - основная кривая; 3 - кривая горизонтальных проложеиий; 2 кривая

превышении; 1 - деления вертикального круга.

Отсчет по вертикальному кругу 97°37', отсчеты: по кривой горизонтальных проложений l

s

= 18,5 см, по

кривым превышений l

20

= 12,2 см, l

10

=24,4 см.

Специальных реек к тахеометру завод не изготовляет. Для работы могут быть использованы нивелирные

рейки, желательно с выдвижным концом, позволяющим установить нуль рейки на высоту инструмента.

Отсчет по рейке производят в следующем порядке. Наводят зрительную трубу тахеометра на рейку так, чтобы

серебряная полоска совместилась с гранью рейки. Микрометренным винтом трубы совмещают основную кривую
1 (см. рис.

4

) с нулем рейки. Пузырек уровня при алидаде вертикального круга приводят на середину.

Горизонтальное проложение и превышение вычисляют по формулам:

                                                                                         (1)

где l

s

-отсчет по рейке между основной кривой 1 и кривой горизонтальных проложений 2;

l

h

- отсчет по рейке между основной кривой и кривыми превышений 3;

- высота нулевого штриха;

- высота инструмента.
В случае установки нулевого штриха (кривая 1) на высоте инструмента (=

) превышение вычисляется по

формуле

K

h

· l

h

                                                                                                  (2)

Превышение можно определить горизонтальным лучом. В этом случае

b,                                                                                                    (3)

где - высота инструмента;
- отсчет по основной дуге диаграммы при визировании на рейку.
Точность определения превышений тахеометром ТА-2 характеризуется средними квадратическими

погрешностями, приведенными в табл.

4

.

Таблица 4

K

h

s, м

m

h

, см

±10

1-9°

50-70

±2,1





100-190

3,5





340

6,0

±20

9-20

50-70

4,2





100-200

4,6





250

5,5

±100 18-30

50-60

11,0





100-150



Средняя квадратическая погрешность т

s

определения горизонтального положения в пределах 50-200 м при

углах наклона от ±0°30' до ±25° находится по формуле

(4)

Рис. 5. Тахеометр-автомат Dahltа 020

Постоянное слагаемое дальномера тахеометра ТА-2 ввиду его малости не учитывается.

В комплект тахеометра входят:



ТА-2

1

футляр

1

рейки

2

штатив

1

комплект дополнительных принадлежностей

1

Тахеометр-автомат Dahlta 020 (рис.

5

) оптического типа, имеет съемную подставку и повторительную систему

вертикальных осей, шкаловый микроскоп, зрительную трубу прямого изображения.

Горизонтальные проложения и превышения определяются с помощью кривых, построенных так же, как и в

тахеометре ТА-2.

Отсчеты производятся в таком же порядке, как и у ТА-2. В комплект Dahlta 020 входят две специальные 4-

метровые вертикальные рейки.

Кривые рассчитаны для следующих углов наклона:
кривая горизонтальных проложений (K

s

= 100) от -55° до +45°;

- кривые превышении,
K

h

= ± 10 от 0° до ±10°

K

h

= ± 20 от ±6° до ±22°

K

h

= ±100 от ±11° до ±45°

Техническая характеристика Dahlia 020

Длина зрительной трубы, мм

210

Увеличение

25

Диаметр светового отверстия объектива, мм

40

Наименьшее расстояние визирования, м

3

Диаметры лимбов, гор./верт., мм

97/74

Цена деления лимбов, гор./верт.

Тип отсчетного устройства, гор./верт

шкал. микр.

Цена деления шкалового микроскопа, гор./верт

1'

Ср. квадратическая погрешность измерения угла

+6"

Пределы измерения длин линий, м

3,5-350

Цена деления уровней:



при алидаде гор. и верт. круга и при трубе, с на 2

мм

30

установочного

8'

Высота инструмента, мм

255

Масса, кг:



инструмента

4,4

футляра

4,7

штатива

5,6

Точность измерения горизонтальных проложений т

s

и превышений т

h

зависит от углов наклона и

характеризуется следующими средними квадратическими погрешностями [

27

] на 100 м расстояния:

т

s

от ±0,10 до ±0,25 м;

т

h

±0,05 м при К = ±10;

±0,05 т

h

± 0,10 при K

h

= ±20;

±0,10 т

h

±0,20 при K

h

= ±100.

В комплект тахеометра входят:



Dahlta 020

1

футляр

1

рейка

1

штатив

1

комплект дополнительных принадлежностей

1

Кроме описанных инструментов имеются аналогичные по конструкции и назначению следующие зарубежные

тахеометры: ТА-Д1, ТА-Д2, ТА-Д3, ТА-Д4 - завод MOM, ВНР; FTRA - «Феннель», ФРГ; RDS, RDH - «Вильд»,
Швейцария; BRT006 - «Карл Цейсе», Иена, ГДР и др.

Поверки тахеометров

1. Подъемные и микрометренные винты должны иметь плавный ход без люфта и заедания.
Ход подъемных винтов регулируется регулировочными винтами при них. Ход микрометренных винтов

регулируется пружинами в гильзах и гайками при этих винтах.

2. Ось цилиндрического уровня должна быть перпендикулярна к оси вращения инструмента.
Подъемными винтами приводят уровень на середину. Затем поворачивают алидаду на 180°. Если пузырек

уровня отклоняется, то исправительными винтами уровня перемещают его на половину смещения. Затем
подъемными винтами снова выводят пузырек уровня на середину. Исправление повторяют до тех пор, пока
пузырек не будет смещаться с середины при перестановке алидады на 180°.

3. Визирная ось должна быть перпендикулярна к оси вращения трубы.
Для определения коллимационной ошибки визируют, на удаленный предмет при двух кругах. Разность

отсчетов по кругам дает двойную величину коллимации. Для исправления погрешности устанавливают верный
отсчет при «круге лево» или «круге право» и исправительными винтами сетки нитей совмещают перекрестие
нитей с наблюдаемым предметом.

4. Место нуля вертикального круга должно быть неизменным и равным нулю или 90° в зависимости от

градуировки круга.

Для определения места нуля при двух кругах наблюдают четко видимый удаленный предмет. Перед взятием

отсчетов необходимо выводить пузырек уровня при вертикальном круге на середину.

Величина места нуля и угла наклона определяется по формулам

                                                                      (5)

где М0 - место нуля вертикального круга;
- угол наклона;

КП - отсчет по вертикальному кругу при «круге право»;
КЛ - отсчет по вертикальному кругу при «круге лево».
Место нуля исправляется котировочными винтами уровня при алидаде вертикального круга.
Как правило, место нуля определяется для средней нити перед началом работ и по мере необходимости (в

случае резких сотрясений инструмента).

Возможно место нуля определять для крайней нити при съемке рельефа. Тогда визирование производится

нижней нитью на верх рейки так, как показано на рис.

6

, а по верхней нити будет определяться отрезок рейки -

расстояние.

Место нуля для крайней нити приводится к нулю так же, как и для средней нити. Формулы вычисления места

нуля указаны выше.

Такой метод работы дает экономию во времени, так как при одном визировании на рейку определяется

расстояние и угол наклона [

17

].

Для диаграммных тахеометров определяются фактические значения коэффициентов для расстояний К

и

превышении К

.

Тахеометры ТА-2 и Dahlta 020 поверяются по одинаковой программе. Кроме обычных поверок, как теодолита,

определяются фактические значения коэффициентов для расстояний К

и превышении К

.

Коэффициент K

s

определяется на нескольких базисах длиной 50-100 м, расположенных в местах с различными

углами наклона. Базисы измеряют стальной лентой в обоих направлениях (с точностью не менее 1:2000), а угол
наклона теодолитом и находят горизонтальное приложение S

0

. По каждой линии вычисляют коэффициент К

                                                                                           (6)

где K

s

- номинальный коэффициент дальномера;

s - горизонтальное проложение линии, измеренной тахеометром;

s

0

- горизонтальное проложение линии, измеренной лентой.

За окончательные значения К

принимается среднее из 2-3 определений.

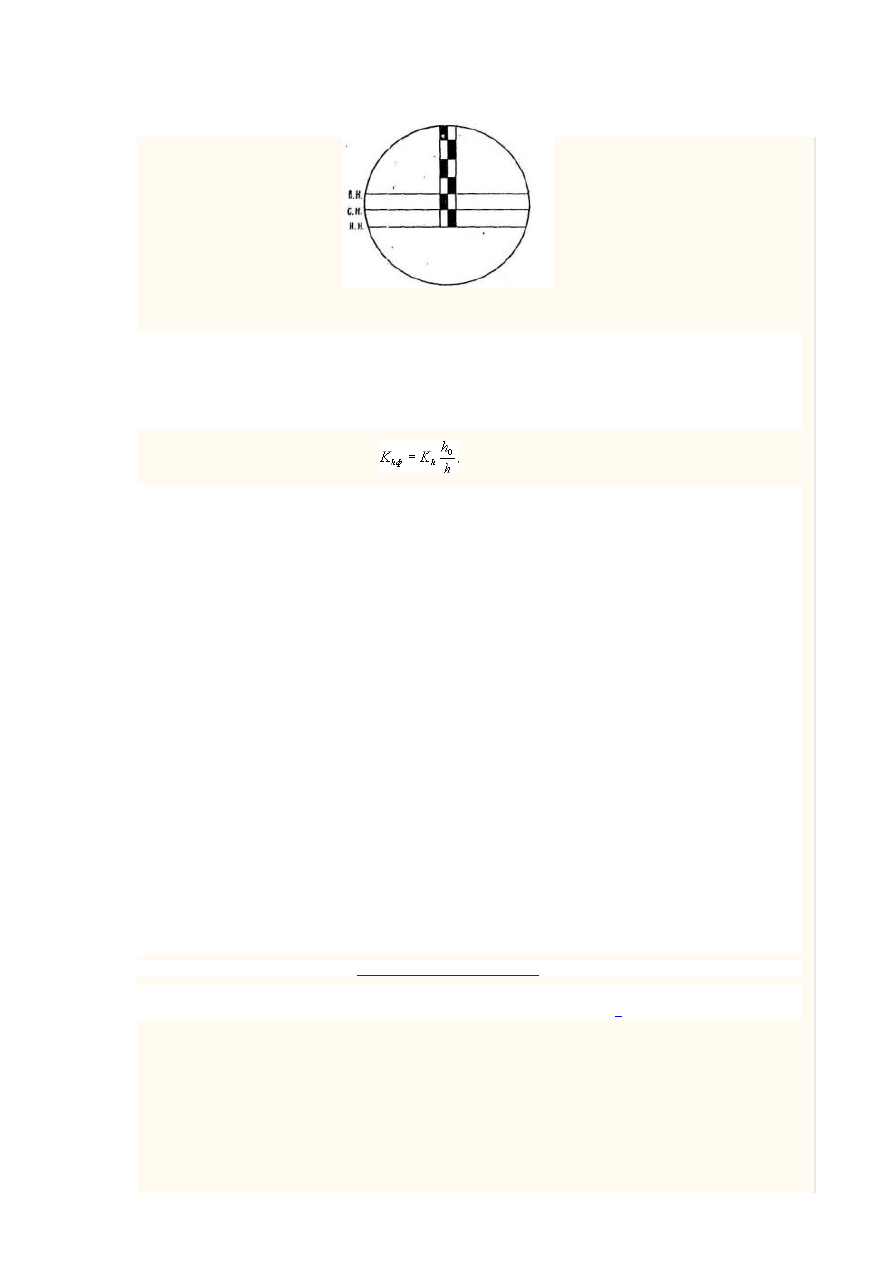

Рис. 6. Определение места нуля для крайней нити для съемки рельефа

Для определения коэффициента К выбирают несколько линий длиной не более 100 м с превышениями:
а) 5-10 м для коэффициентов, номинальное значение которых равно ± 10;
б) 15-20 м для коэффициентов номинального значения ±20.
Линии закрепляют кольями. Превышение h

0

определяют из геометрического нивелирования.

Коэффициенты К

вычисляют по формуле

                                                                                          (7)

где K

h

- номинальное значение коэффициента превышений;

h - превышение, измеренное тахеометром в прямом и обратном направлениях;
h

0

- превышение, измеренное геометрическим нивелированием.

За окончательное значение К

принимается среднее из 2-3 определении.

В тахеометре Dahlta 020 при зенитном расстоянии 100

g

(при горизонтальном положении оси зрительной

трубы) точка пересечения обеих кривых превышений (+10 и -10) должна лежать на вертикальной нити сетки.
Если условие не выполняется, то устанавливают диаграммный круг в требуемое положение исправительными
винтами, предварительно приведя пузырек уровня вертикального круга на середину и установив отсчет по кругу
равный 100

g

.

Для тахеометров двойного изображения, кроме поверок, аналогичных с нередуцирующими тахеометрами,

необходимо поверить дальномерное и редуцирующее устройства. Для выявления погрешностей многократно
измеряется линия с большим углом наклона, причем инструмент и рейка меняются местами. При несовпадении
результатов измерений в прямом и обратном направлениях берется среднее значение измеренных величин.
Исправление выполняется юстировочными винтами на левой подставке зрительной трубы.

Постоянное слагаемое при горизонтальном визировании должно быть равно нулю. Сравнивают результаты

оптического измерения линии 5-10 м с результатами измерения этой же линии рулеткой. (Следует помнить, что
при оптическом измерении отрезок шкалы рейки должен быть расположен симметрично относительно трубчатой
стойки.) Разность результатов оптического и механического измерений дает величину постоянного слагаемого.

Для исправления погрешности при отпущенных крепящих винтах устанавливают на барабане микрометра

отсчет, равный длине, измеренной рулеткой.

Коэффициент дальномера должен быть равным 100. Фактическое значение коэффициента определяется

сравнением результатов оптического и механического измерения расстояний в пределах 60-100 м. Расхождения
не должны превышать 5 см на 100 м. Если величина более допустимой и наблюдается пропорциональность
измеряемым расстояниям, то изменяют величину коэффициента дальномера. Для этого приводят пузырек уровня
на середину и устанавливают истинную величину расстояния, поворачивают защитное стекло перед одной из
половин объектива до тех пор, пока не совместятся соответствующие штрихи шкалы рейки.

1.3.2. Кипрегели и мензулы

Для мензульной съемки наиболее приемлемыми из советских кипрегелей являются авторедуцирующие

кипрегели КБ, КБ-1, КА-2, технические характеристики которых приведены в табл.

5

.

Таблица 5
