ГКИНП-41 - Руководство по топосъемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500. Наземные съемки - часть 2
Расстояния от инструмента до снимаемых точек установлены исходя из точности измерения их нитяными
дальномерами.
В местах с неопределенными формами рельефа и скатами переменной крутизны количество реечных точек
должно быть увеличено. Но при этом необходимо иметь в виду, что излишнее количество реечных точек
затрудняет проведение горизонталей. Поэтому перед съемкой необходимо осмотреть местность, наметить места
установки рейки и указать эти места реечнику.
Высотные точки обязательно должны быть взяты на вершинах, водоразделах, на перегибах скатов, у подошвы
возвышенностей, на перегибе седла, на тальвегах в местах их поворотов, у вершин и устьев лощин, в котлованах,
ямах, воронках и по краям их, на берегах рек и ручьев, урезов воды и в других местах, необходимых для рисовки
рельефа. Реечные точки выбирают с таким, расчетом, чтобы они не только характеризовали местность по высоте,
но и давали направление склонов, и чтобы скаты между этими точками можно было считать однообразными.
Кроме реечных точек, набираемых для рисовки рельефа, должны быть определены отметки оснований и
вершин искусственных сооружений, плотин, мостов, вершин и подошв насыпей, пересечении и осей дорог,
вершин курганов, головок рельсов, у колодцев, около строений и в наиболее характерных местах. Высотные
точки, взятые у местных предметов или контуров, которые не следует использовать при разведении
горизонталей, должны иметь соответствующую пометку в графе «примечание» полевого журнала. Изрытые или
каменистые места, песчаные наносы при съемке оконтуриваются с определением отметок не реже, чем это
приведено в табл.
2
.
1.3. ИНСТРУМЕНТЫ
Для производства наземных топографических съемок применяются саморедуцирующие и нередуцирующие
тахеометры с картографическими столиками, кипрегели в комплекте с мензулой или столиком «Karti» и другие
вспомогательные приспособления и приборы.
1.3.1.
Тахеометры
В настоящее время тахеометрическая съемка выполняется преимущественно саморедуцирующими
тахеометрами двух видов: диаграммными тахеометрами и тахеометрами двойного изображения. Для
производства тахеометрических съемок могут использоваться и нередуцирующие тахеометры. При достаточно
ровной местности могут применяться и нивелиры с горизонтальным кругом, называемые нивелирами-
тахеометрами (Ni030, NiBl, HT, НСК-4).
В табл.
3
приведены тахеометры, получившие широкое применение в практике тахеометрических съемок.
При измерении линий по горизонтальным рейкам прибор автоматически дает горизонтальное проложение.
Превышение определяется в обычном порядке по вертикальному углу либо по значению тангенса угла наклона,
получаемого по шкале на вертикальном круге.

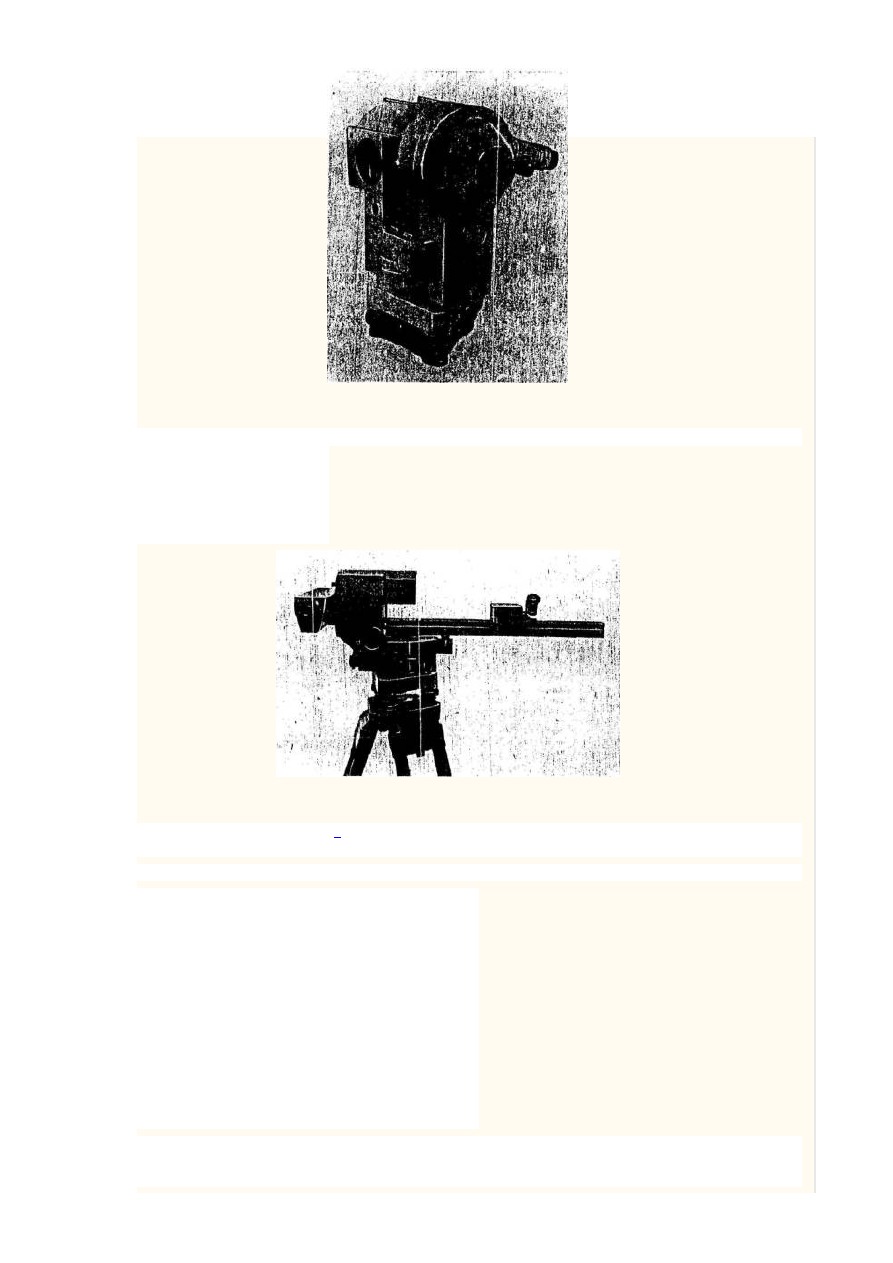

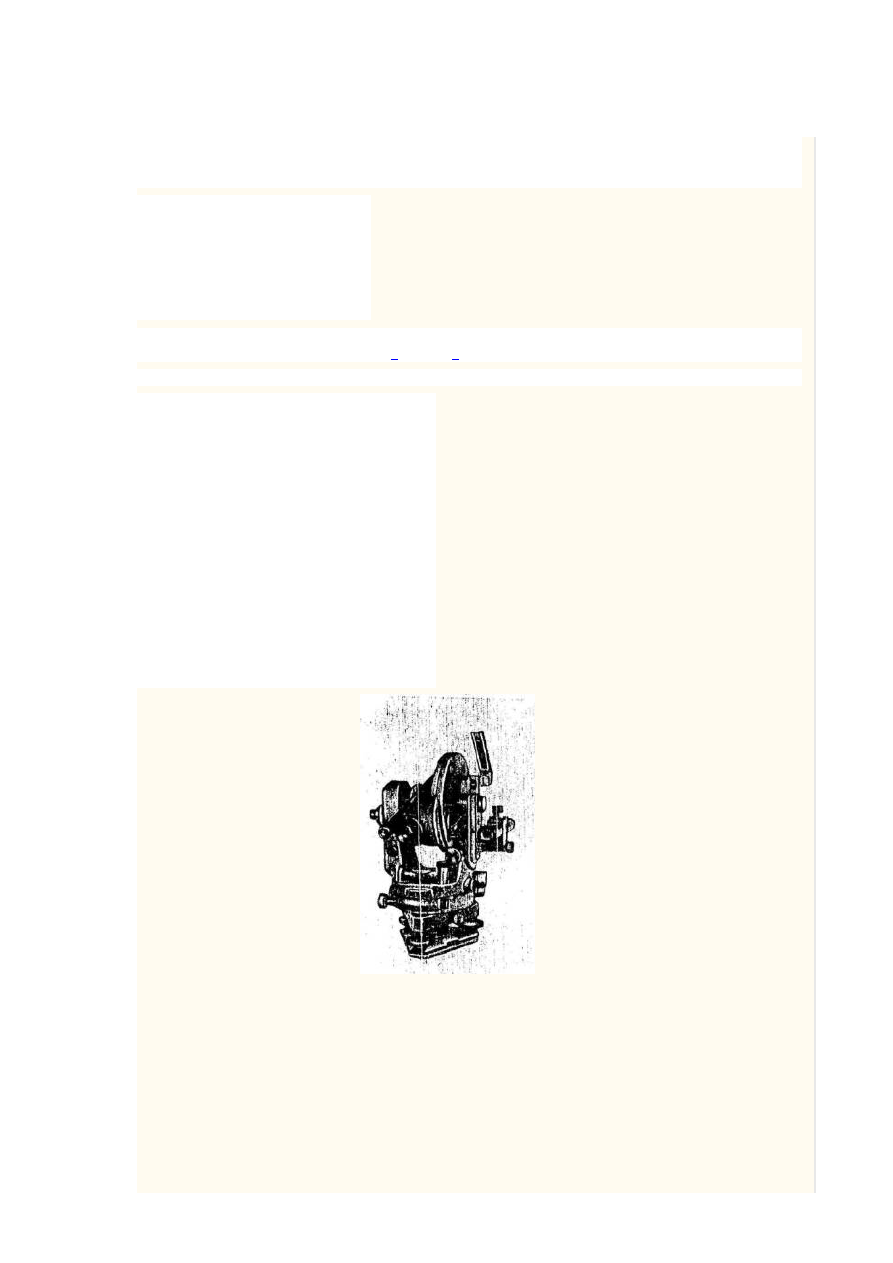

Тахеометр ТП (рис.
1
) предназначен для проложения ходов полигонометрии 2 разряда
и
тахеометрических съемок повышенной точности. Тахеометр снабжен дальномером двойного изображения,
дающим возможность измерять линии, редуцированные на плоскость длиной от 2 до 180 м, по 2-метровой
горизонтальной рейке. Обеспечивает автоматическое определение превышений по той же рейке. Наличие
компенсатора при вертикальном круге, компенсирующего наклон подставки прибора в пределах ±3', позволяет
использовать тахеометр в качестве нивелира.
Таблица 3
