ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 20

действительным  крестом  нитей,  а  если  неперпендикулярно - то  кресты  не  совпадают.  Совмещения
крестов добиваются изменением положения (наклона) зеркала.

Для юстирования автоколлиматор закрепляют на плоскопараллельной металлической негнущейся

плите, в которой для объектива автоколлиматора имеется круглое отверстие.

Проверяют  перпендикулярность  главной  оптической  оси  автоколлиматора  плите,  для  чего  на

оборотную  от  автоколлиматора  поверхность  плиты  (под  отверстие)  накладывают  зеркало  и
наблюдают  совместимость  крестов.  При  несовмещении  крестов  регулируют  положение
автоколлиматора установкой между ним и плитой подкладок.

Плиту с автоколлиматором устанавливают в держатели фото-пластин или в кассете с удаленными

шторками. Зеркало прижимают к фланцу вывинченного объектива, а затем устанавливают в центре
экрана  оригиналодержателя,  наблюдая  в  обоих  случаях  совместимость  крестов.  При  их
несовмещении регулируют положение фланца объектива и экрана оригиналодержателя.

Из приведенных методов юстирования автоколлимационный является самым точным.
В комплектность ряда зарубежных репродукционных фотоаппаратов (например, фирмы «Климш»)

входит специальный набор устройств для юстирования.

9.4.2. Подготовка оригиналов к фотографированию
9.4.2.1.  Проводят  просмотр  оригиналов  на  соответствие  их  требованиям  п. 9.1; при  этом  цвета

красок оценивают визуально.

Ширину  штрихов  и  промежутков  измеряют  выборочно  с  использованием  луп  или  ручных

микроскопов с измерительной сеткой.

9.4.2.2.  Резкость  изображения  полутоновых  оригиналов,  наличие  деталей  в  тенях  и  светах

оценивают просмотром оригиналов в лупу с увеличением 2 - 2,5

х

.

9.4.2.3.  Контраст  изображения  по  разностям  оптических  плотностей  оценивают  визуально, а при

необходимости,  сопоставлением  плотностей  изображения  с  плотностями  полей  эталонированной
серой шкалы или измерением плотностей на денситометре.

9.4.2.4. Механические дефекты, пятна и т.п. определяют визуально.
9.4.2.5.  Оригиналы  подбирают  по  группам:  на  непрозрачной  основе - штриховые  черно-белые,

штриховые  цветные,  полутоновые,  тиражные  оттиски  карт.  Аналогичным  образом  группируют
оригиналы  на  прозрачной  основе.  Цель  группирования - подбор  оригиналов,  фотографируемых
примерно в одинаковых режимах.

9.4.2.6. Измеряют линейкой КЛ размеры сторон и диагоналей внутренних рамок.
9.4.2.7.  Для  точной  фокусировки  оригинала,  контроля  технологического  процесса

репродуцирования и последующей объективной оценки качества негатива на расстоянии 2,5 - 3,0 см
от внешней рамки оригинала при помощи лейкопластыря или резинового клея крепят тест-оригинал
(прилож. 9).

9.5. Фотографирование оригиналов

9.5.1.  Освещенность  оригиналов  должна  быть  равномерной  по  всему  полю.  Разность  в

освещенности не должна быть более ± 10 %. Наилучшая равномерность освещенности достигается,
если  расстояние  источников  света  от  оригиналодержателя  будет  равно  примерно 2/3 расстояния
между ними.

Равномерность освещения контролируют при помощи люксметра.
9.5.2. Резкость изображения контролируют по тест-оригиналу, размеры сторон внутренних рамок

и  диагоналей - по  метроскопу  матового  стекла.  В  случае  несовпадения  размеров  с  требуемыми
проводят  точное  наведение  в  заданные  размеры.  Фокусировку  надо  проводить  при  полном
действующем  отверстии  объектива  с  тем  светофильтром,  который  будет  применяться  при  съемке.
Для  двухкомнатных  фотоаппаратов,  у  которых  кассетная  часть  расположена  в  темном  помещении,
следует  применять  бескассетный  метод  работы,  при  котором,  после  установки  изображения  в
заданные  размеры,  фотопластинка  вставляется  вместо  матового  стекла.  Это  позволяет  повысить
точность  и  исключить  ошибки  за  счет  «кассетной  разницы».  При  съемках  на  фотопленках
необходимо  применять  кассету  с  вакуумным  устройством.  В  этом  случае  «кассетная  разница»
должна  быть  полностью  устранена.  Вставлять  фотопленку  между  двух  стекол  нельзя,  так  как
возникнет параллакс изображения.

9.5.3.  Современные  отечественные  репродукционные  фотоаппараты  снабжены  экспозиметрами

типа АЭ-58, устанавливаемыми в кассете фотоаппарата, которые позволяют измерять эффективную

освещенность в плоскости светочувствительного материала и устанавливать требуемую экспозицию
с учетом величины диафрагмы, применяемого светофильтра и масштаба фотографирования.

9.5.4.  При  пробном  фотографировании  черно-белых  оригиналов  рекомендуется  пользоваться

следующим  методическим  приемом,  обеспечивающим  получение  негатива  с  заданным  интервалом
оптических плотностей и заданным значением максимальной оптической плотности.

На полутоновой шкале тест-оригинала отмечают номера полей, соответствующие минимальной и

максимальной  плотности  оригинала.  Затем  фотографируют  тест-оригинал  с  использованием
определенного  типа  фотопленки.  При  необходимости  выдержка  ориентировочно  может  быть

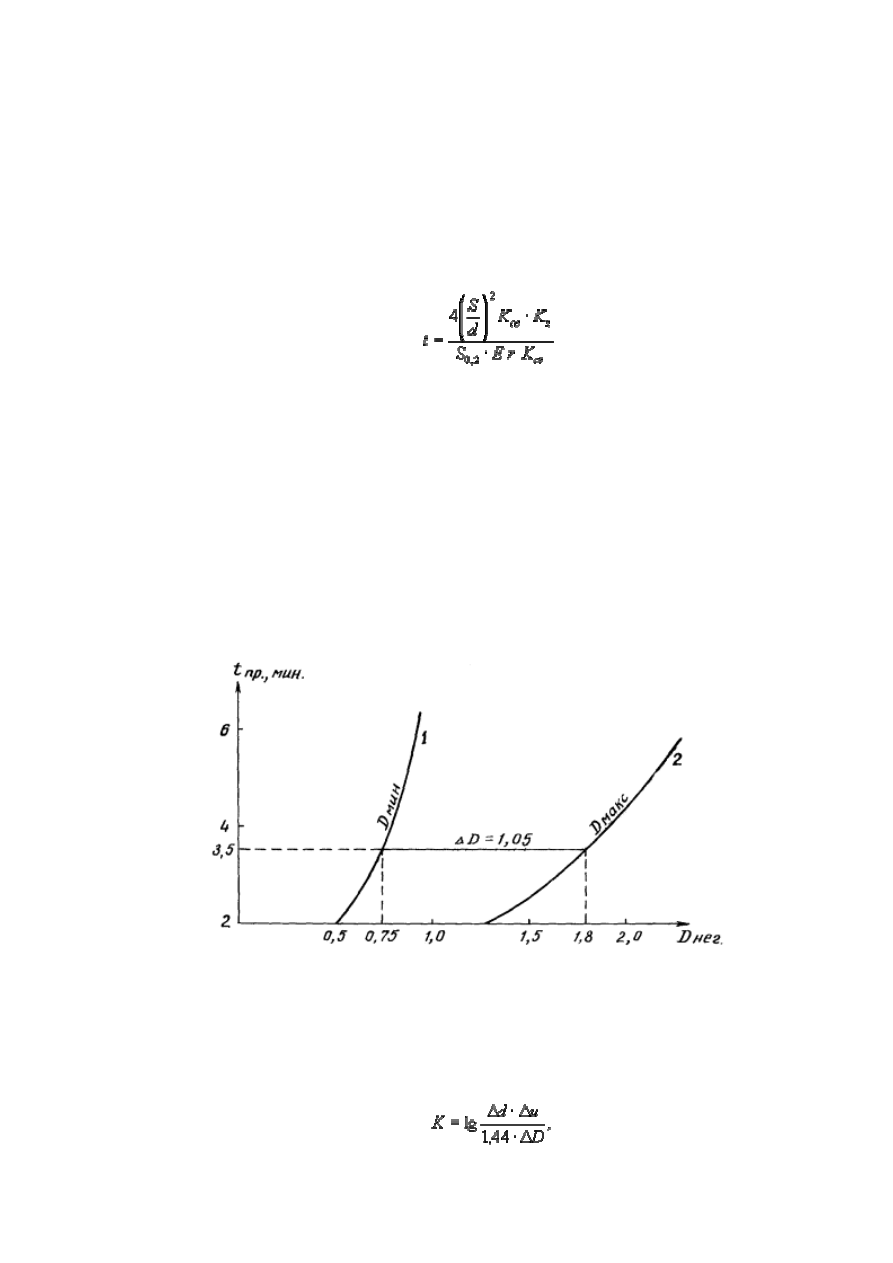

вычислена по формуле:

                                                           (26)

где S - фокусное расстояние объектива, мм;

d - относительное отверстие объектива, мм;
K

св

 - кратность светофильтра;

K

n

 - кратность увеличения или уменьшения;

S

0,2

 - светочувствительность фотопленки;

E - освещенность оригинала, люкс;
r - коэффициент  отражения  наиболее  темных  деталей  оригинала  (см.  табл. 31); значения  r,

приведенные в таблице, увеличиваются на 50 %;

K

сб

 - коэффициент светоотдачи объектива (для репродукционных объективов равен 0,5 - 0,7).

Экспонированную фотопленку разрезают вдоль на три  части так, чтобы каждая часть содержала

все  поля  шкалы.  В  рекомендованных  проявителях  (см.  п. 9.6) проявляют  экспонированные  части  в
течение 2, 4 и 6 мин.  После  проведения  всех  операций  обработки,  с  использованием  денситометра
измеряют  оптические  плотности  отмеченных  полей  и  строят  график  (рис. 30) зависимости
минимальных и максимальных плотностей полей от времени проявления.



Рис. 30

По  заданному  интервалу  оптических  плотностей

∆D  находят  соответствующие  точки  на  кривой

D

мин

 (1) и D

макс

 (2), проекции которых на ось t

пр

 и D

нег

 показывают требуемое время проявления (3,5

мин) для получения необходимого

∆D (1,05) и значение D

макс

 (1.8).

Для получения заданного значения D

макс

 вычисляют коэффициент, показывающий во сколько раз

надо изменить выдержку пробной съемки:

                                                            (27)

где

∆d - разность между D

макс

 полученной и требуемой;

∆и - интервал оптических плотностей оригинала;

∆D - заданный интервал оптических плотностей негатива.

9.5.5.  С  целью  получения  при  фотографировании  цветных  штриховых  оригиналов  негативов,

отвечающих  требованиям  п. 9.2.1, рекомендуется  предварительно  провести  опытную  съёмку  и
определить цветопередачу красок.

Определение  цветопередачи  красок  для  установленного  режима  репродуцирования  проводится

один раз и осуществляется в следующем порядке:

-  изготавливают  негатив  тест-оригинала  с  использованием  необходимого  типа  фотопленок  и

принятого режима их обработки;

- измеряют на негативе оптические плотности полей серой шкалы и цветной шкалы красок;
-  строят  на  миллиметровой  бумаге  в  одинаковом  по  осям  абсцисс  и  ординат  произвольном

масштабе градационную кривую зависимости плотностей полей серой шкалы негатива от плотностей
полей серой шкалы оригинала (рис. 31);

-  находят  на  оси  ординат  плотности  изображения  всех  полей  цветной  шкалы  красок  и

графическим путем, как показано на рис. 30, находят на оси абсцисс ту плотность нейтрально-серой
шкалы оригинала, которая имеет на негативе одинаковую плотность с данным полем цветной шкалы.

Эта плотность называется экспозиционной плотностью (D

эксп

) данного цветного поля (краски).

Экспозиционная  плотность  данного  цветного  поля  зависит  от  применяемого  репродукционного

фотоаппарата,  источника  освещения,  спектральной  чувствительности  фотопленки,  применяемого
светофильтра и не зависит от градационной характеристики фотографического изображения.

Кривая  цветопередачи  (рис. 32), построенная  по  экспозиционным  плотностям  полей  цветной

шкалы  красок,  всегда  характеризует  передачу  цвета  на  позитиве  (фотокопии,  синей  светокопии  и
т.д.), независимо от того, получена ли она измерением плотностей полей на негативе или позитиве.

Кривые  цветопередачи,  построенные  для  различных  вариантов  фотографирования  с

использованием определенных светофильтров, позволяют выбрать режим съемки для выделения того
или иного цвета или получения оптимальной передачи всех цветов красочной шкалы.

9.5.6.  Фотографирование  штриховых  черно-белых  издательских  оригиналов  производят  с

использованием  контрастных  фотопленок  ФТ-41П,  ФТ-101П,  ФО-6 (ГДР)  или  контрастных,
сверхконтрастных фотопластинок.

Для фотографирования штриховых цветных оригиналов фотоматериал выбирают в зависимости от

того, какие элементы содержания должны быть воспроизведены на негативе.

Если  на  негативе  должно  быть  изображение  всех  элементов  содержания  (например,  при

репродуцировании  составительского  оригинала),  то  применяют  контрастные  фототехнические
пленки ФТ-31, ФТ-31П или контрастные ортохроматические пластинки.

Репродуцирование  полутоновых  оригиналов  (фотопланов,  фотосхем),  в  зависимости  от  их

контрастности,  выполняют  с  использованием  полутоновых  малоконтрастных  (ФТ-10,  ФТ-10П,  ФТ-
11,  ФТ-11П)  или  среднеконтрастных  (ФТ-20,  ФТ-20П)  фотопленок  или  нормальных,  контрастных
фотопластинок.

Для репродуцирования отбеленных фотопланов применяют фототехнические пленки ФТ-31, ФТ-

31П или ФТ-41, ФТ-41П.

Репродуцирование  цветных  тиражных  оттисков  карт  для  воспроизведения  на  негативе  всех

элементов содержания производят с использованием фототехнической пленки ФТ-31 или ФТ-31П.

9.6. Химико-фотографическая обработка фотоматериалов

9.6.1.  Химико-фотографическую  обработку  экспонированных  фотопленок  или  фотопластинок

осуществляют  с  использованием  проявочных  установок  типа  РПУ  или  термостатированных
качающихся кювет.

9.6.2.  Для  получения  штриховых  контрастных  негативов  применяют  проявитель  следующего

состава:

Рецепт № 24
Гидрохинон, г.................................... 13
Фенидон, г......................................... 0,5
Сульфит натрия безводный, г.......... 60
Сода безводная, г............................... 42

Бензотриазол, г.................................. 0,5
Бромистый калий, г.......................... 7,5
Вода, л................................................ До 1
Время проявления фотопленок ФТ-41, ФТ-41П, ФТ-101П или ФО-6 составляет 2 - 4 мин при 20 ±

0,5 °С.

В 1 л проявителя можно проявить 1,5 м

2

 фотопленки.

Для  получения  полутоновых  и  штриховых  нормальных  негативов  применяют  проявитель

следующего состава:

Рецепт № 25
Гидрохинон, г.................................... 3
Фенидон, г......................................... 0,12
Сульфит натрия безводный, г.......... 12,5
Сода безводная, г............................... 15
Бензотриазол, г.................................. 0,05
Кадий бромистый, г.......................... 0,5
Вода, л................................................ До 1
Время проявления фотопленок ФТ-10, ФТ-10П, ФТ-11, ФТ-11П, ФТ-20, ФТ-20П, ФТ-31, ФТ-31П

составляет 4 - 6 мин при 20 ± 0,5 °С:

В 1 л проявителя можно обработать 1 м

2

 фотопленки.

9.6.3. Для фиксирования применяют быстрый кислый фиксаж (рецепт № 4).
9.6.4.  Для  ослабления  штриховых  негативов,  когда  изображение  в  отдельных  местах  негатива

имеет  недостаточную  прозрачность («затянуто»)  применяют  поверхностный  ослабитель  Фармера
следующего состава.

Рецепт № 26
Раствор I
Красная кровавая соль, г............................... 1
Вода, мл........................................................... 100
Раствор II
Тиосульфат натрия кристаллический, г...... 10
Вода, мл........................................................... 100
Перед  употреблением  растворы  смешивают  в  равных  объемах.  Ослабление  негатива  проводят  в

ванне  или,  если  требуется  местное  ослабление  изображения,  при  помощи  ватного  тампона,
смоченного раствором ослабителя. Результат ослабления контролируют визуально на просвет. Нельзя
применять под раствор ослабителя металлическую посуду, в том числе и из нержавеющей стали.

9.6.5. Высушивание негативов необходимо проводить в сушильных шкафах при температуре 20 -

40° с подачей воздуха вентилятором через фильтры.

Нельзя выключать шкаф, не доведя высушивание всех негативов до конца. Перед высушиванием,

для  уменьшения  деформации,  необходимо  протереть  негатив  со  стороны  основы  и  снять  избыток
влаги  с  эмульсионного  слоя  мягкой  губкой.  С  этой  же  целью  рекомендуется  предварительно
обработать негатив в течение 3 - 5 мин в 4 %-ой глицериновой ванне.

9.7. Контроль качества негативов

9.7.1. Оценку качества негативов проводят с целью определения соответствия их требованиям п.

9.2.

Наличие  механических  дефектов,  пятен  и  т.п.  проверяют  просмотром  негативов  на  просветном

столе при использовании луп с увеличением 2 - 2,5

х

.

Резкость по полю негатива проверяют с помощью луп по изображению элементов содержания и

мир тест-оригинала.

9.7.2.  Градационные  характеристики  негативов  контролируют  по  полям  серой  шкалы  тест-

оригинала,  плотности  которых  измеряют  с  использованием  эталонированной  шкалы  или,  при
необходимости, с использованием денситометра.

9.7.3. Размеры сторон внутренних рамок и диагоналей измеряют контрольной линейкой КЛ.
9.7.4.  Максимальные  и  минимальные  плотности  негативов  полутоновых  оригиналов  измеряют  с

использованием  денситометра.  При  этом  минимальная  плотность  должна  определяться  по  самым
прозрачным  изображениям,  характерным  для  всей  площади  негатива,  с  учетом  незначительных  по
