8.1.4.3.  Изготовленные  цветные  синтезированные  фотоснимки  (негативы,  позитивы)  должны

отвечать следующим требованиям:

- иметь резкое по полю изображение при увеличении его в 4 раза;
-  несовмещение  крестов  (при  использовании  черно-белых  и  цветных  фотопленок  на  лавсановой

основе) не должно быть более 0,2 мм;


-  контраст  изображения,  выраженный  интервалами  оптических  плотностей  трех  красителей  (ж -

желтого, п - пурпурного, г - голубого), должен быть одинаков для всех единичных слоев:

∆D

m

 =

∆D

п

 =

∆D

г

 = D

m

макс

 - D

m

мин

 = D

п

макс

 - D

п

мин

 = D

г

макс

 - D

г

мин



- минимальная плотность изображения должна быть равна = (D

0

 + 0,4) ± 0,1;

-  оптическая  плотность  вуали  должна  соответствовать  данным  ТУ  или  сертификата  на

фотопленку;

- средняя плотность фотоснимков должна иметь следующие значения:
D

ср

 = 0,7 - 1,0 (хорошие снимки);

D

ср

 = 0,50 - 0,65 (удовлетворительные снимки).

Фотоснимки, имеющие D

ср

 < 0,5 и D

ср

 > 1,00 считают неудовлетворительными и отбраковывают;

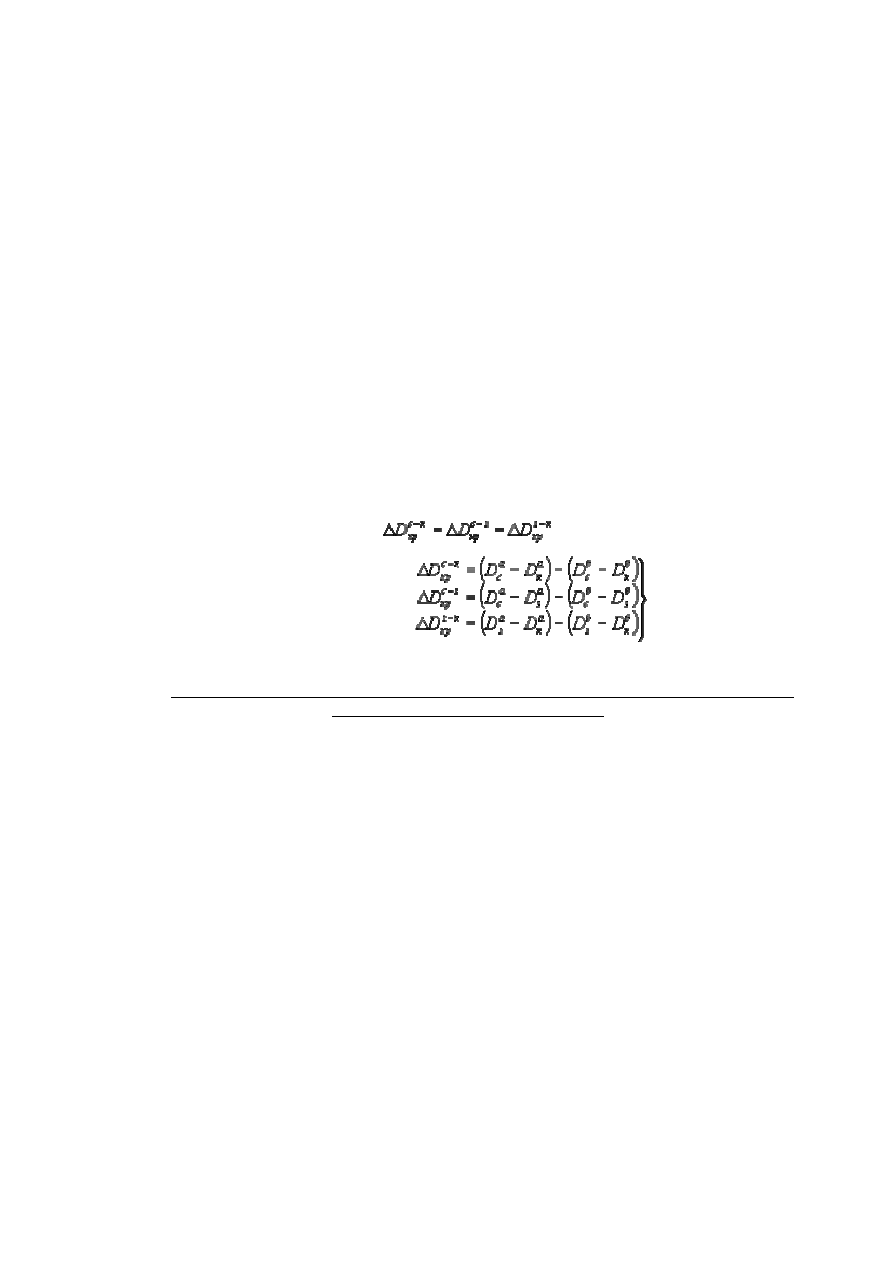

-  хроматические  детали  почернений  между  выбранными  для  дешифрирования  изображениями

объектов  «а»  и  «б»,  измеренные  за  красным,  синим  и  зеленым  светофильтрами,  должны  быть
близкими по численному значению:



                                     (25)

- на изображении не должно быть механических дефектов.

8.2. Изготовление цветных синтезированных фотоснимков с использованием высокоточных

увеличителей и фототрансформаторов

Цветные

синтезированные

фотоснимки

изготавливают

по

двум

принципиальным

технологическим схемам:

- получение с зональных аэрокосмических фотоснимков позитивных или дубльнегативных копий

зональных увеличенных черно-белых позитивов (негативов) в одном масштабе и изготовление с них
контактным  копированием  цветных  синтезированных  фотоснимков  аддитивным  способом  с
использованием штифтовой системы;

-  изготовление  проекционным  копированием  с  зональных  аэрокосмических  фотоснимков

позитивных  или  дубльнегативных  копий,  цветных  синтезированных  увеличенных  фотоснимков
аддитивным способом.

8.2.1.  Изготовление  цветных  синтезированных  фотоснимков  с  использованием  зональных

увеличенных черно-белых позитивов (негативов).

8.2.1.1. Схема технологического процесса
8.2.1.1.1.  Изготовление  с  зональных  аэрокосмических  фильмов  черно-белых  позитивных  и

дубльнегативных копий.

8.2.1.1.2.  Изготовление  зональных  увеличенных  черно-белых  позитивов  (негативов)  в  одном

масштабе  с  оригинальных  зональных  аэрокосмических  фотоснимков,  позитивных  или
дубльнегативных копий.

8.2.1.1.3.  Изготовление  контактным  копированием  с  зональных  увеличенных  черно-белых

позитивов  (негативов)  цветных  синтезированных  фотоснимков  аддитивным  способом  с
использованием шрифтовой системы.

8.2.1.2.  Изготовление  с  зональных  аэрокосмических  фильмов  черно-белых  позитивных  и

дубльнегативных копий (см. п. 8.1.2)

8.2.1.3. Изготовление с оригинальных зональных аэрокосмических фотоснимков, позитивных или

дубльнегативных  копий - зональных  увеличенных  черно-белых  позитивов  (негативов)  в  одном
масштабе.

8.2.1.3.1. Подготовительные работы
(см.  п. 8.1.2.2 и  п. 8.1.2.5 в  части  проверки  качества  зональных  аэрокосмических  фотоснимков,

позитивных и дубльнегативных копий).

Подготовку приборов к работе проводят в соответствии с инструкциями по их эксплуатации. При

работе  на  трансформаторах  проверяют  условие  перпендикулярности  главной  оптической  оси
объектива экрану стола и выравнивающему стеклу кассеты.

8.2.1.3.2.  Проекционное  копирование  зональных  аэрокосмических  фотоснимков,  позитивных  и

дубльнегативных копий.

Зональные  увеличенные  одномасштабные  черно-белые  позитивы  (негативы)  изготавливают  на

фотоувеличителях  Хох  Люкс  Селектрон,  РУЦ-50  или  трансформаторах  (Зег-5,  ТФ  и  др.)  с
использованием фотопленок ФТ-10П, ФТ-20П, ФТ-30П.

Работу осуществляют в следующем порядке:
-  вставляют  зональный  черно-белый  аэрокосмический  фотоснимок,  дубльнегатив  или  позитив  в

кадровую  рамку  фотоувеличителя  (трансформатора)  и  устанавливают  требуемый  коэффициент
увеличения;

- размещают на экране стола прибора основу (лист ватмана);
-  опознают  и  графически  фиксируют  карандашом  на  основе  не  менее  трех  четких  контуров

спроецированного изображения;

- убирают основу и на ее место кладут отрезок фотопленки;
- осуществляют шкальное экспонирование фотопленки с разной выдержкой;
-  проводят  химико-фотографическую  обработку  фотопленки  с  сенситометрическим  контролем  в

растворах и режиме, приведенных в п. 9.6.;

-  оценивают  качество  фотографических  изображений  проб  на  соответствие  их  требованиям  п.

8.2.1.3.4 и выбирают необходимую выдержку;

-  размещают  на  экране  стола  лист  фотопленки  на  все  изображение  кадра  и  экспонируют  ее  с

выбранной выдержкой;

- проводят химико-фотографическую обработку экспонированной фотопленки в тех же растворах

и режиме, в которых получена экспонограмма;

- помещают основу с нанесенными контурами первого фотоснимка (дубльнегатива, позитива) на

экран  стола  и  устанавливают  в  кадровую  рамку  второй  зональный  черно-белый
аэрокосмофотоснимок (дубльнегатив, позитив);

- совмещают контура спроецированного изображения с идентичными контурами на основе;
-  убирают  основу,  на  ее  место  кладут  отрезок  фотопленки,  изготовляют  экспонограмму  и  затем

вторую зональную увеличенную черно-белую копию.

Затем таким же путем изготавливают третью зональную увеличенную черно-белую копию.
8.2.1.3.3. Химико-фотографическая обработка фотоматериала
Фототехнические пленки ФТ-10П, ФТ-20П, ФТ-30П проявляют с сенситометрическим контролем

в проявителях № 1 (рецепт № 1) или в проявителе Д-76 (рецепт № 23).

Рецепт № 23
Проявитель Д-76
Метол, г...................................................... 2
Сульфит натрия безводный, г.................. 100
Гидрохинон, г............................................ 5
Натрий тетраборнокислый (бура), г....... 2
Вода, л........................................................ До 1
Время обработки в проявителе № 1 составляет 4 - 6 мин при температуре раствора (20 ± 0,5) °С, в

проявителе Д-76 - 14 - 18 мин при той же температуре раствора.

Для фиксирования применяют фиксаж, рецепт № 4.
Режим химико-фотографической обработки фотопленок аналогичен режиму обработки фотобумаг

(табл. 27), за исключением времени проявления, приведенного выше.

Определение содержания серебра в фиксаже, его истощенность, правила промывки и ее контроль

см. в п. 6.4.1. Требования к сушке фотокопий см. п. 9.6.5.

8.2.1.3.4. Контроль качества зональных увеличенных черно-белых позитивов (негативов).
Зональные  увеличенные  черно-белые  позитивы  (негативы)  должны  отвечать  следующим

требованиям:

- иметь резкое по полю изображение с хорошей читаемостью его элементов, в том числе в светах и

тенях;

- неравномерная деформация изображения не должна быть более ± 0,1 мм;
- интервал плотностей должен составлять

∆D = D

макс

 - D

мин

 = 0,8 - 1,0;

- минимальная оптическая плотность должна иметь значение D

мин

 = 0,4 + D

0

;

- на изображении не должно быть механических дефектов (царапин, полос и т.п.);
- негативы (позитивы) должны иметь номера зон и выходные данные (номер кадра, дату съемки и

др.).

Контроль  резкости  изображения,  наличие  механических  дефектов,  выходных  данных  и  т.п.

устанавливают  визуальным  просмотром  позитивов  (негативов)  на  просветных  столах  с
использованием  луп.  Градационные  характеристики  измеряют  на  денситометре,  а  неравномерную
деформацию определяют измерением длин линий с использованием контрольной линейки КЛ.

8.2.1.4.  Изготовление  контактным  копированием  с  зональных  увеличенных  черно-белых

позитивов  (негативов)  цветных  синтезированных  фотоснимков  аддитивным  способом  с
использованием штифтовой системы.

8.2.1.4.1. Подготовительные работы
На технологическом поле (поле за изображением) зональных увеличенных черно-белых позитивов

(негативов)  пробивают  установочные  отверстия  с  использованием  просветного  стола  с
перфоратором.  Для  этого  один  из  позитивов  (негативов)  укрепляют  эмульсией  вниз  на  просветном
столе  так,  чтобы  технологическое  поле  оказалось  под  пуансонами  перфоратора.  Второй  позитив
(негатив) накладывают на первый также эмульсией вниз и, перемещая его, добиваются совмещения
одинаковых контуров.

При  совмещении  оба  изображения  воспринимаются  как  резкое,  контрастное  и  единое

изображение.

Далее, не сдвигая верхний позитив (негатив), пробивают перфоратором на технологическом поле

установочные отверстия.

Со  всеми  остальными  позитивами  (негативами)  проводят  аналогичные  операции.  Такие  же

установочные отверстия пробивают перфоратором на цветной фотобумаге или фотопленке.

8.2.1.4.2. Контактное копирование зональных увеличенных черно-белых позитивов (негативов).
Контактное  копирование  увеличенных  позитивов  (негативов)  проводят  на  цветной  фотобумаге

Фотоцвет-2 (Ф-2)  или  цветных  фотопленках  ЦМН,  ЦМП,  ЦП-11  с  использованием  контактно-
копировальной  рамы  «Маскопринт»  или  контактно-копировального  прибора  ККП  в  следующем
порядке:

-  с  каждого  зонального  увеличенного  позитива  (негатива)  изготавливают  за  аддитивными

светофильтрами  (красным,  синим,  зеленым)  с  разными  выдержками  на  отрезке  фотобумаги  или
фотопленки шкальную пробу (экспонограмму) одного и того же изображения местности;

-  проводят  с  использованием  проявочных  установок  химико-фотографическую  обработку

фотобумаги Ф-2 и фотопленок ЦП-11, ЦМН, ЦМП в соответствии с п. 8.2.1.4.3;

-  просматривают  экспонограммы  с  использованием  луп,  устанавливают  на  них  поля  с  хорошей

проработкой  мелких  деталей  изображения  в  светах  и  тенях  и  принимают  выдержки  для  этих  полей
исходными для копирования всего снимка;

-  фотобумагу  или  фотопленку  фиксируют  установочными  отверстиями  на  штифтах

копировального  прибора  и  последовательно  копируют  на  них  увеличенные  позитивы  (негативы)  с
определенными  выдержками  и  выбранным  для  каждого  зонального  (позитива)  негатива  своим
аддитивным светофильтром. При этом фотопленку или фотобумагу со штифтов не снимают до конца
копирования всех зональных позитивов (негативов);

-  осуществляют  химико-фотографическую  обработку  экспонированного  фотоматериала  в  тех  же

растворах и при том же режиме, в которых обрабатывались экспонограммы;

- контролируют качество цветных синтезированных снимков на соответствие их требованиям по

п. 8.2.1.4.4.

Если требуется дополнительная цветовая коррекция для получения максимального или заданного

цветового  контраста  между  элементами  изображения,  то  она  достигается  изменением  соотношения
выдержек за синим, зеленым и красным светофильтрами.

8.2.1.4.3. Химико-фотографическая обработка фотоматериала
Фотобумага  Ф-2  обрабатывается  в  растворах  по  режимам,  приведенным  в  п. 6.4.2, фотопленки

ЦМН, ЦМП и ЦП-11 - в растворах по рецептам №№ 20, 21, 22 и режиму, приведенному в табл. 30.

8.2.1.4.4. Контроль качества цветных синтезированных фотоснимков.
Цветные  синтезированные  фотоснимки,  изготовленные  на  фотопленке,  должны  отвечать

требованиям, изложенным в п. 8.1.4.3.

Цветные  синтезированные  фотоснимки,  изготовленные  на  фотобумаге,  должны  отвечать

следующим требованиям:

-  иметь  резкое  по  полю  изображение  с  хорошей  передачей  мелких  деталей,  особенно  в  тенях  и

светах;

- на фотоснимке не должен преобладать какой-либо цвет (голубой, желтый и т.д.);
- оптическая плотность вуали должна соответствовать требованиям ТУ или данным сертификата;
- общий контраст изображения (цветовой и яркостный) должен быть одинаков по полю;
- на фотоснимке не должно быть механических дефектов (царапин, пятен, полос и т.п.).
Качество фотоснимков контролируют их визуальным просмотром с помощью луп с увеличением 2

- 4

х

.

8.2.2.  Изготовление  проекционным  копированием  с  зональных  аэрокосмических  фотоснимков,

позитивных  или  дубльнегативных  копий,  цветных  синтезированных  увеличенных  фотоснимков
аддитивным способом

В  зависимости  от  применяемого  фотоматериала  и  исходных  зональных  фотоснимков,  цветные

увеличенные синтезированные фотоснимки могут быть получены в виде позитивных или негативных
копий  на  фотобумаге,  позитивных  или  негативных  копий  на  фотопленке.  С  негативных  копий  на
фотопленке  контактным  копированием  получают  требуемое  количество  цветных  синтезированных
позитивных фотоотпечатков.

8.2.2.1. Схема технологического процесса
8.2.2.1.1.  Изготовление  с  оригинальных  зональных  аэрокосмических  фильмов  черно-белых

позитивных и дубльнегативных копий.

8.2.2.1.2. Подготовительные работы.
8.2.2.1.3.  Проекционное  копирование  зональных  аэрокосмических  фотоснимков, позитивных  или

дубльнегативных копий на цветной фотоматериал.

8.2.2.1.4. Химико-фотографическая обработка экспонированного фотоматериала.
8.2.2.1.5. Контроль качества цветных синтезированных увеличенных фотоснимков.
8.2.2.2.  Изготовление  с  оригинальных  зональных  аэрокосмических  фильмов  черно-белых

позитивных и дубльнегативных копий (см. п. 8.1.2).

8.2.2.3. Подготовительные работы
Цветной фотоматериал (фотобумагу, фотопленку) одним краем жестко соединяют с непрозрачной

бумагой и укладывают на стол увеличителя или трансформатора, прикрепляя липкой лентой к столу.

Проецируют  первый  зональный  фотоснимок  (позитив,  дубль-негатив)  на  черную  бумагу  в

требуемом масштабе и отмечают на ней карандашом несколько четких контуров.

8.2.2.4.  Проекционное  копирование  зональных  аэрокосмических  фотоснимков,  позитивных  или

дубльнегативных копий на фотоматериал.

Открывают  цветной  фотоматериал  и  делают  с  одним  из  аддитивных  светофильтров

экспонограмму  для  определения  оптимальной  выдержки.  Экспонограмму  обрабатывают  в
соответствии  с  данными,  приведенными  в  п. 8.2.2.5, и  устанавливают  выдержку  для  того  поля,  на
котором  хорошо  проработались  все  детали  изображения.  Аналогичным  образом  определяют
выдержки  для  остальных  зональных  фотоснимков  (позитивов,  дубльнегативов).  С  установленными
выдержками  последовательно  экспонируют  каждый  кадр  за  одним  из  зональных  светофильтров,
совмещая предварительно спроецированное изображение контуров местности с их изображением на
черной бумаге.

Оценивают,  после  химико-фотографической  обработки  качество  синтезированного  цветного

фотоснимка  (см.  п. 8.2.1.4.4) и,  при  необходимости  цветокоррекции,  меняют  выдержки  за
светофильтрами.
