5.МОНОБЛОК 300 МВт. ПУСК БЛОКА ИЗ ГОРЯЧЕГО СОСТОЯНИЯ(рис. 7)5.1. Убедиться в нормальной работе оборудования блока, которое не отключалось после останова. 5.2. Выполнить подготовительные операции к пуску блока в соответствии с п. 4.2 со следующими изменениями: 5.2.1. Не проводить операций по пунктам 2.1.8 и 2.1.12. 5.2.2. Не открывать задвижку СЗ-6 и клапан РКС-1. 5.2.3. После повышения давления в Р-20 до 2 - 3 кгс/см2 дополнительно к указаниям п. 4.2.9, б открыть задвижку СЗ-3 и включить регулятор уровня в Р-20, воздействующий на РКС-1. 5.2.4. При подаче воды в котел дополнительно к указаниям п. 4.2.9, в с помощью РПК установить расход воды по 60 - 70 т/ч на поток. 5.3. Через 2 - 3 мин после установления растопочного расхода воды и при давлении среды перед ВЗ около 250 кгс/см2 включить форсунки (горелки). Установить расход топлива на уровне 21 - 22 % номинального, скорректировав его из условия достижения температуры газов в поворотной камере 480 - 500 °С, но не более 530 °С. 5.4. Перевести питание деаэратора на пар из Р-20, для чего открыть задвижку СЗ-5, закрыть ПЗ-2, отключить воздействие регулятора и открыть клапан греющего пара деаэратора. После повышения давления в деаэраторе до 6 кгс/см2 включить регулятор с уставкой по этому давлению. 5.5. При повышении температуры дымовых газов в поворотной камере котла примерно до 500 °С и полностью открытых клапанах Др-2 подключить пароперегреватель. 5.5.1. Открыть клапаны Др-3 на 5 % по УП и сделать выдержку 2 - 3 мин. 5.5.2. С интервалом около 1 мин открывать клапаны Др-3 по 5 % до 30 %, по 10 % - до 50 % и далее в один прием до 100 % по УП. 5.5.3. Закрыть дренажи из трубопроводов за ВЗ, до клапана Др-3 и за ним. 5.5.4. В начале подключения пароперегревателя включить впрыск в пароприемное устройство конденсатора. 5.6. При повышении температуры пара в сбросном трубопроводе за ПСБУ до 180 - 200 °С ввести в работу впрыск. 5.7. После открытия клапанов Др-3: 5.7.1. Увеличить расход топлива примерно до 30 % номинального, скорректировав его, исходя из повышения температуры пара перед пусковым впрыском примерно до 530 °С. 5.7.2. Плавно прикрыть клапаны Др-2 до положения, соответствующего температуре среды перед ВЗ, и включить регулятор. Примечание. При отсутствии регулятора дальнейшее прикрытие клапанов Др-2 вести по мере роста температуры среды перед ВЗ в соответствии с указаниями местной инструкции.

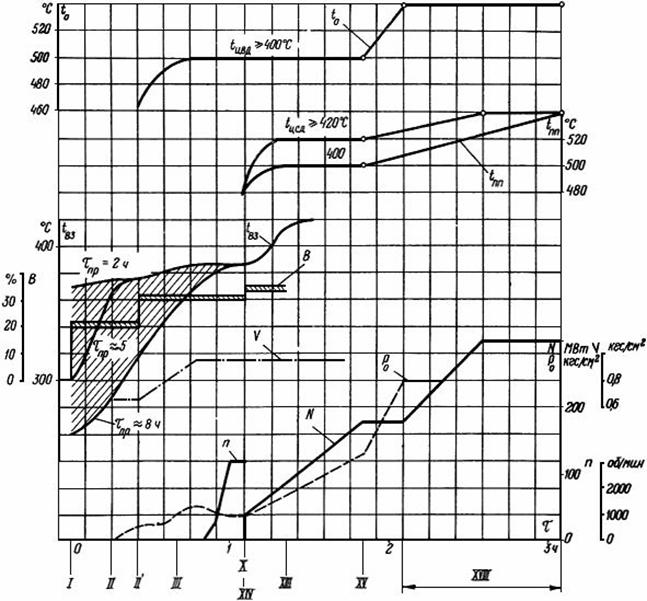

Рис. 7. График-задание пуска блока из горячего состояния (температура паровпуска ЦВД ³ 400 °С, температура паровпуска ЦСД ³ 420 °С, продолжительность простоя 2 - 8 ч) τпр - продолжительность простоя блока, ч. Остальные обозначения см. в приложении 8. 5.7.3. Закрыть задвижку СЗ-4, проверить закрытие регулятором клапана РКС-2. 5.7.4. Начать набор вакуума в конденсаторе турбины до номинального значения. 5.8. При повышении температуры свежего пара за пусковым впрыском на 80 - 100 °С выше температуры металла верха паровпуска ЦВД, до 500 °С, включить в работу пусковой впрыск для поддержания температуры пара за ним на указанном уровне. Включить в работу регуляторы пускового впрыска и давления воды в системе впрысков. 5.9. При повышении температуры металла паропроводов перед ГПЗ до температуры верха паровпуска ЦВД, уменьшении разности температур металла стопорного клапана и верха паровпуска ЦВД до 50 °С, вакууме в конденсаторе не ниже 0,88 кгс/см2 (около 650 мм рт. ст.) провести следующие операции: 5.9.1. Открыть дренажи вторых перепускных труб, цилиндров и отборов турбины. 5.9.2. Открытием регулирующих клапанов произвести толчок ротора и повысить частоту его вращения до 3000 об/мин, открыть задвижку СЗ-9. 5.9.3. Синхронизировать и включить генератор в сеть. 5.9.4. Открыть полностью регулирующие клапаны турбины, закрыть ПСБУ и его впрыск, отключить впрыск в пароприемное устройство конденсатора. 5.9.5. Закрыть все дренажи паропроводов и турбины. 5.9.6. Подать пар для обогрева фланцев и шпилек ЦСД, если температура металла верха паровпуска ЦСД равна или ниже 420 °С. 5.10. После включения генератора в сеть начать увеличение расхода топлива для перевода котла на прямоточный режим и приступить к прогреву турбопривода питательного насоса в соответствии с указаниями п. 4.18.1. Перевести электрические собственные нужды блока на рабочее питание и включить АВР питания секций 6 кВ. 5.11. Дальнейшее нагружение блока выполнять в соответствии с графиком-заданием и указаниями пунктов 2.2.20 - 2.2.23, 2.2.25 - 2.2.30, 2.2.32, 2.2.33.
