ЗИЛ-5301 Бычок. ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ

Каждый выпускаемый с завода автомобиль снабжен комплектом инструмента, перечень которого приводится в товарно-сопроводительных документах, передаваемых потребителю с автомобилем.

Инструмент и принадлежности уложены в инструментальный ящик под пассажирским сиденьем без крепления, кроме гидравлического домкрата, который прижат скобой. Для медицинской аптечки для транспортных средств предусмотрено место в вещевом ящике. В кабине автомобиля на полу у сиденья водителя размещен держатель порошкового огнетушителя (объемом 2 л).

Грузоподъемность домкрата 50 кН. В качестве рычага при работе с домкратом применяется монтажная лопатка 1 (рис.35) для шин. Концевая часть лопатки имеет торцовый ключ для штока 3.

Рекомендуется при выполнении работ устанавливать домкрат под переднюю или заднюю рессоры автомобиля, применяя специальную подкладку, которая приложена в комплекте инструмента водителя.
Для подъема необходимо:

установить надежно домкрат как можно ближе к центру рессоры;

отвернуть винт 2 на требуемую величину; произвести несколько качаний монтажной лопаткой 1;

завернуть до упора запорную иглу 3; осуществить подъем качанием монтажной лопатки

1.

Для опускания необходимо:

плавно отвернуть запорную иглу 3 на 1/2 оборота;

завернуть винт 2.

Внимание! Не следует подлезать под автомобиль, поднятый и стоящий на домкрате. В этом случае следует подставить под поднятую часть подставку и надежно затормозить автомобиль.

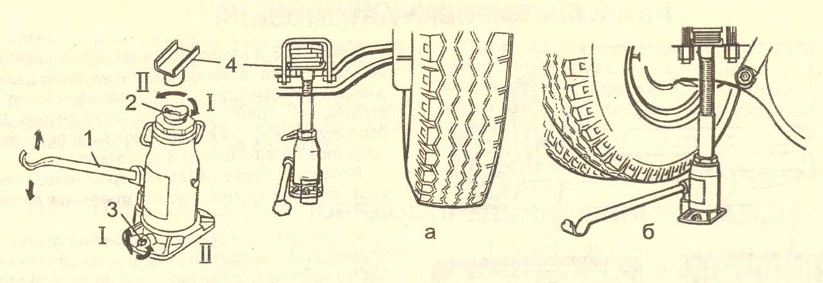

Рис. 35. Домкрат и места его установки:
I - завернуть: II - отвернуть: 1 - монтажная лопатка; 2 - винт; 3 - запорная игла; 4 - подкладка; а - под переднюю ось; б - под задний мост
