ЗИЛ-5301. Система питания дизеля Д-245Е3

Система питания дизеля, в соответствии с комплектацией дизелей, состоит из: - аккумуляторной системы впрыска Common RAIL, включающей топливный насос, повышающий редуктор привода ТНВД, форсунки, аккумулятор топлива под высоким давлением, датчики частоты вращения (коленчатого вала и первичного вала редуктора привода ТНВД), датчики состояния рабочей среды (давления и температуры топлива и воздуха), электромагнитные исполнительные механизмы (регулятор давления топлива, электромагнитные клапаны форсунок), электронный блок управления; топливопроводов низкого давления; топливопроводов высокого давления; впускного коллектора; выпускного коллектора; турбокомпрессора; фильтра тонкой очистки топлива; фильтра предварительной (грубой) очистки топлива, воздухоочистителя, топливного бака, охладителя надувочного воздуха, глушителя.

В схеме системы питания дизеля указано средство облегчения пуска дизеля в условиях низких температур окружающей среды - свеча накаливания.

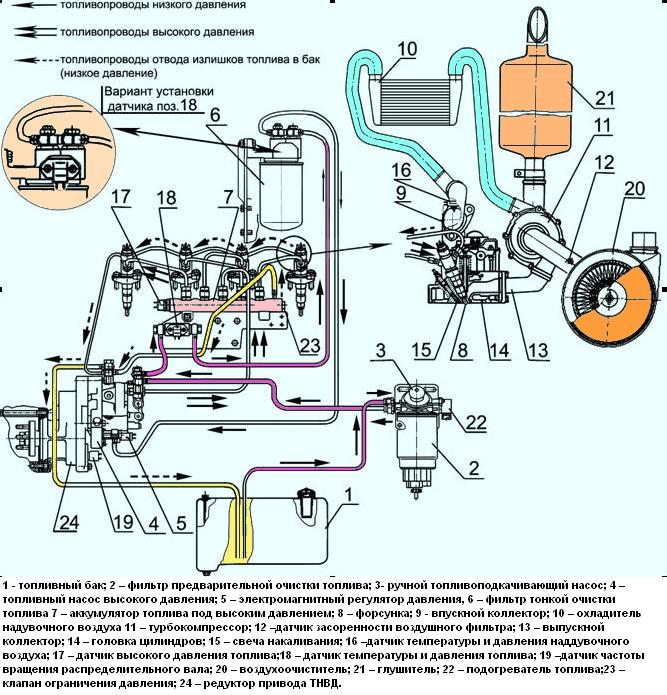

Схема системы питания дизелей изображена на рисунке 1.

рис. 1

Схема цепей контроля и управления системы питания COMMON RAIL изображена на рисунке 2.

рис. 2

Расположение датчиков и исполнительных механизмов на рисунке 2 и в таблице.

Питание к электронному блоку цепей контроля, управления и связи должно быть подано непосредственно от клемм аккумуляторной батареи.

№	Датчик или исполнительный механизм	Место установки
1	Датчик частоты вращения коленчатого вала	Крышка распределения
2	Датчик частоты вращения первичного вала редуктора привода ТНВД	Корпус редуктора топливного насоса высокого давления
3	Датчик температуры и давления топлива	На трассе топливопровода от подкачивающего насоса к фильтру тонкой очистки топлива или в корпусе фильтра тонкой очистки топлива
4	Датчик температуры и давления масла	Блок цилиндров
5	Датчик температуры и давления наддувочного воздуха	Впускной коллектор
6	Датчик высокого давления топлива	Аккумулятор топлива высокого давления
7	Датчик температуры охлаждающей жидкости	Корпус термостата
8	Форсунки	Головка цилиндров
9	Регулятор давления	Топливный насос высокого давления
