ЗИЛ-5301. Обслуживание топливной системы Д-245Е3

Замена фильтра тонкой очистки топлива

Срок службы фильтра тонкой очистки топлива зависит от чистоты применяемого топлива.

Замену фильтра производите через каждые 25 тыс. км пробега или по результатам диагностики системы “COMMON RAIL” в соответствии с рисунком 1, для чего:

- отверните фильтр 1 со штуцера 7 в корпусе 2 и установите вместо него новый фильтр Mann & Hummel WDK962, поставляемый в сборе с прокладкой 6, которую предварительно смажьте моторным маслом;

рис. 1

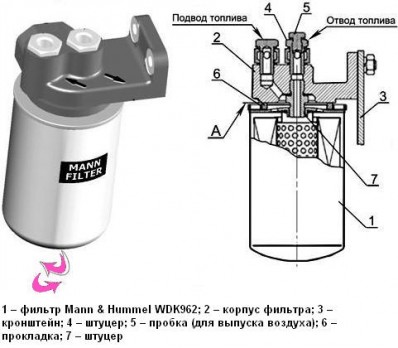

Рисунок 1- Замена фильтра тонкой очистки топлива.

- после касания прокладки 6 установочной площадки А на корпусе 2 доверните фильтр еще на ¾ оборота. При этом, доворачивание фильтра производите только усилием рук;

- откройте краник топливного бака и заполните систему топливом.

Заполнение топливной системы

Проворачивание дизеля стартером при незаполненной топливом системе питания запрещено. Топливный насос высокого давления выйдет из строя.

Для заполнения топливной системы необходимо удалить из нее воздух (прокачать систему) для чего:

рис. 2

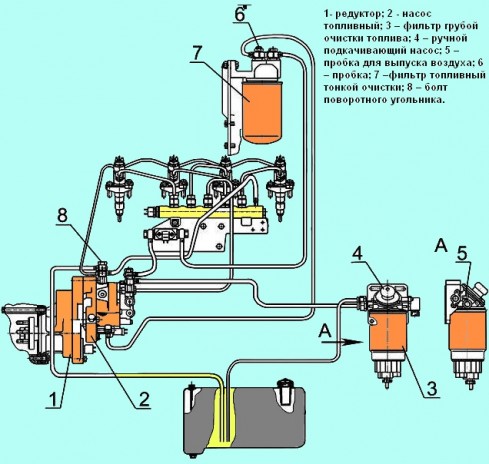

Рисунок 2 - Удаление воздуха из топливной системы.

Отверните пробку 5 (Рисунок 2), расположенную на корпусе фильтра предварительной очистки топлива, на 2..3 оборота. Прокачайте систему с помощью подкачивающего насоса 4, расположенного на корпусе фильтра предварительной очистки топлива 3, заверните пробку 5 (момент затяжки 15...20 Нм) после появления топлива без пузырьков воздуха.

Отверните пробку 6, расположенную на болте крепления отводящего штуцера фильтра тонкой очистки топлива, на 2..3 оборота. Продолжите прокачку системы с помощью подкачивающего насоса, заверните пробку 6 (момент затяжки 15...20 Нм) после появления топлива без пузырьков воздуха.

Отверните болт поворотного угольника 8 крепления дренажных трубок на корпусе насоса высокого давления 1 на 2...3 оборота и продолжите прокачку с помощью подкачивающего насоса до появления топлива без пузырьков воздуха. Заверните болт 8 (момент затяжки 30...40 Нм).

Обслуживание воздухоочистителя

Обслуживание воздухоочистителя с бумажными фильтрующими элементами из специального высокопористого картона проводите через каждые 80 тыс. км пробега или, при необходимости, по показаниям сигнализатора засоренности. Обслуживание воздухоочистителя заключается в продувке основного фильтрующего элемента, который задерживает пыль, поступающую в воздухоочиститель. Загрязнение контрольного фильтрующего элемента указывает на повреждение основного фильтрующего элемента (прорыв бумажной шторы, отклеивание донышек). В этом случае необходимо продуть контрольный фильтрующий элемент, а основной - заменить.

Обслуживание воздухоочистителя в соответствии с рисунком 21 выполняйте в следующей последовательности:

- снимите поддон 6;

- снимите основной фильтрующий элемент 1.

Вынимать из корпуса контрольный фильтрующий элемент 2 не рекомендуется.

Обдуйте основной фильтрующий элемент сжатым воздухом сначала изнутри, а затем снаружи до полного удаления пыли. Во избежание прорыва бумажной шторы давление воздуха должно быть не более 0,2-0,3 МПа.

рис. 3

Рисунок 3 - Воздухоочиститель

Струю воздуха следует направлять под углом к поверхности фильтрующего элемента. Во время обслуживания необходимо оберегать фильтрующий элемент от механических повреждений и замасливания.

Запрещается продувать фильтрующий элемент выпускными газами или промывать в дизельном топливе.

Очистите подводящую трубу, внутренние поверхности корпуса и поддона воздухоочистителя от пыли и грязи.

Перед сборкой воздухоочистителя проверьте состояние уплотнительных колец. При сборке убедитесь в правильности установки фильтрующих элементов в корпусе и надежно затяните гайку-барашек от руки.
