ЗИЛ - 5301. Вариант схемы с дополнением под Евро - 2
Схема в вариантном исполнении евро 2

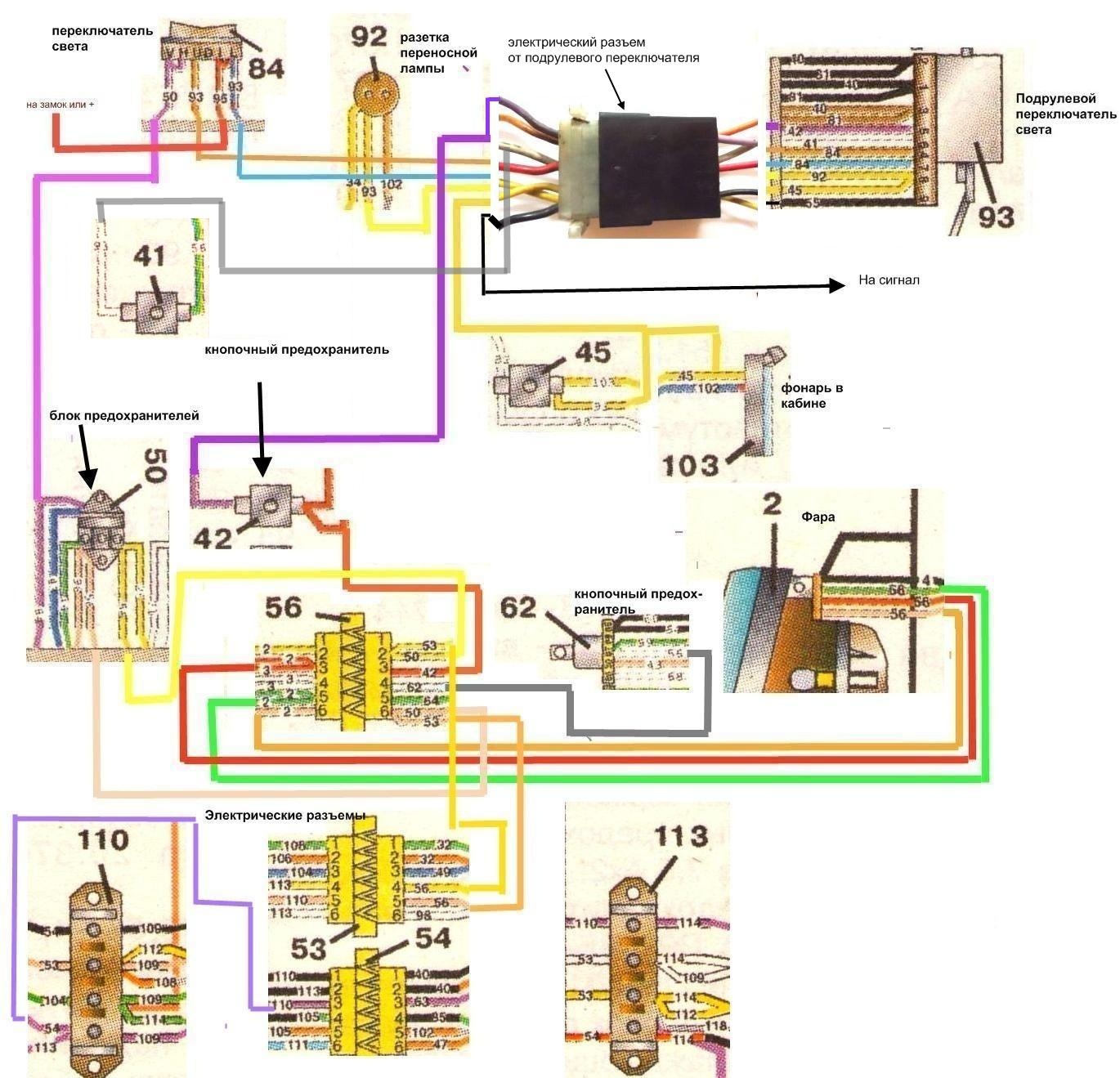

Схема подключения фар головного света ЗИЛ-5301
Много вопросов возникает по схеме подключения подрулевого переключателя к фарам.
Предлагаю схему подключения, сделанную на основе общей схемы.
Схема подключения головного света ЗИЛ – 5301 имеет принципиальное отличие от схем других автомобилей тем, что здесь не используются реле ближнего и дальнего света.
 рис.
1 |
Основная нагрузка от фар компенсируется кнопочными предохранителями и мощной конструкцией самого подрулевого переключателя. Схему можно увеличить, открыв ее в новом окне браузера
