ЗИЛ-5301. Предохранители и их назначение

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

рис. 1

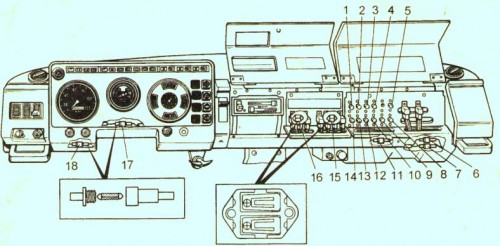

Рис. 1. Установка предохранителей и их назначение: 1 - фары (дальний свет), сигнализатор включения дальнего света; 2 фары (ближний свет); 3 - противотуманные фара, выключатель противотуманных фар; 4 — звуковой сигнал, подкапотная лампа, фонарь кабины, розетка переносной лампы; 5 — свеча накаливания и блок управления предпускового подогревателя; 6 - цепь сигнализатора критического уровня охлаждающей жидкости в системе охлаждения двигателя (плавкий на 2А); 7 и 11 — плафоны освещения салона автобуса (плавкие на 10А); 8 - цепь предпускового подогревателя; 9 - цепь заряда АБ; 10 — сигналы торможения; задний фонарь; розетка переносной лампы; 12 — потребители фургона 3ИЛ-5301сс (на 10 А) или потребители салона автобуса (на 15А); 13 - кнопка дистанционного выключателя АБ, отопитель кабины; 14 - выключатель и нагреватель зеркал заднего вида; 15 - блок предохранителей: фонарь заднего хода, прерыватель сигнализатора стояночного тормоза, сигнализатор аварийного падения давления масла, комбинация приборов, тахометр, зуммер; сигнализатор критического уровня охлаждающей жидкости в системе охлаждения двигателя; 16 - блок предохранителей: задние фонари, передний фонарь, регулятор освещения приборов; 17 и 18 - выключатель аварийной световой сигнализации (плавкие на 6А и 10А соответственно)

ЗИЛ-5301. Электрическая схема электропневматического привода дверей

На автобусах и специальных автомобилях применяется электропневматический привод закрывания дверей. Ниже приведена электрическая схема привода.

рис. 1

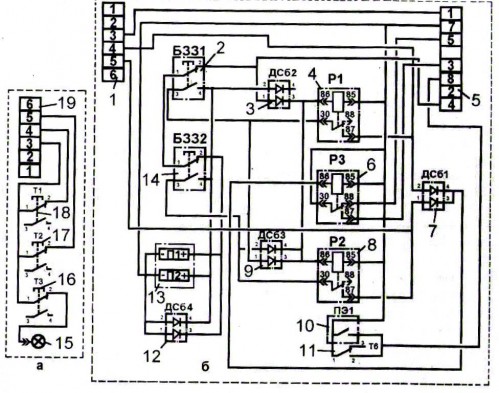

Детали схемы привода: а - блок цилиндров; б - блок управления; 1, 5 и 19 - штекерные разъемы 502606 457373 9011; 2 и 14 - блоки защиты от защемления 9У5.662.001; 3, 7, 9 и 12 - диодные сборки 9У4.135.003; 4 и 8 - реле 90.3747-11; 6 - реле 90.3747-01; 10 - пневмоэлектрический преобразователь; 11 - микропереключатель ПМ 22-2; 13 - пневмораспределитель 9У5.155.003-05; 15 - фонарь освещения подножки; 16, 17 и 18 - микропереключатели МП 110 1ЛУХЛЗ

ЗИЛ-5301. Схема подключения указателя давления масла и сигнализатора

рис. 1

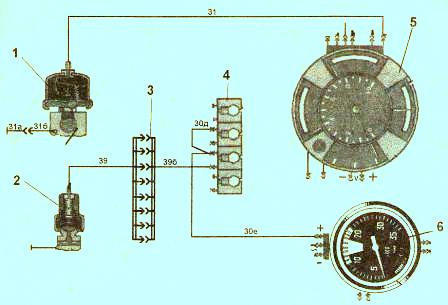

Рис. 1 Схема подключения указателя давления масла и сигнализатора: 1.- датчик указателя давления масла ММ355; 2 - датчик сигнализатора аварийного давления масла 2602 3829; 3 - соединительная колодка; 4 - сигнализатор падения давления масла 2202.3803-23; 5 - комбинация приборов 36.3801; 6 - тахометр 2541.3813. Цвета проводов: белый — 30Д, 30 е; коричнево-голубой 31; красно-желтый — 39, 39 б; черный — 31а

ЗИЛ-5301. Схема подключения датчика уровня топлива

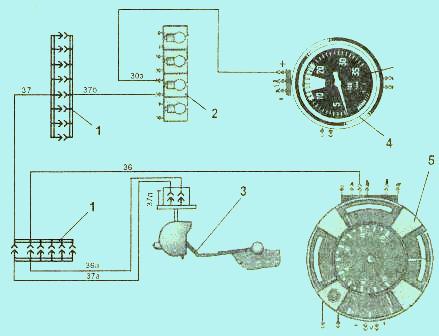

Рис.2 Схема подключения датчика уровня топлива:
1 - соединительная колодка; 2 - сигнализатор резервного остатка топлива 2202.3803-19; 3 - датчик указателя топлива 5302.3827; 4- тахометр 2541.3813; комбинация приборов 36. 3801.
Цвета проводов: белый — 30 ж, 30 з; красный — 37, 37 а, 37 6; розово-черный — 36 а; черный: 29 з, 37 д уровня
