87-143







Refrigerant (PAG) oil R-134a, capacity







Type

Production

date

Capacity

Golf/Jetta

with Sanden
compressor

from 10.98

135 15 cc*

Golf

with Zexel

compressor

from 11.98

115 20 cc*



   *This is the total A/C system refrigerant oil

capacity. Replacement A/C compressors
supplied by the Parts Department are filled with
135 cc of refrigerant oil.

A/C refrigerant system, capacities

13/2/2005

87-144







Refrigerant (PAG) oil R-134a,
distribution





   The total refrigerant oil quantity is distributed

in the refrigerant circuit as follows:



   Compressor approx. 50%



   Condensor approx. 10%



   Suction pipe approx. 10%



   Discharge pipe --



   Evaporator approx. 20%



   Receiver drier approx. 10%



   Note:



   When replacing refrigerant circuit

components, fill an appropriate amount of
refrigerant oil (as indicated above) into the
new part before installation.

A/C refrigerant system, capacities

13/2/2005

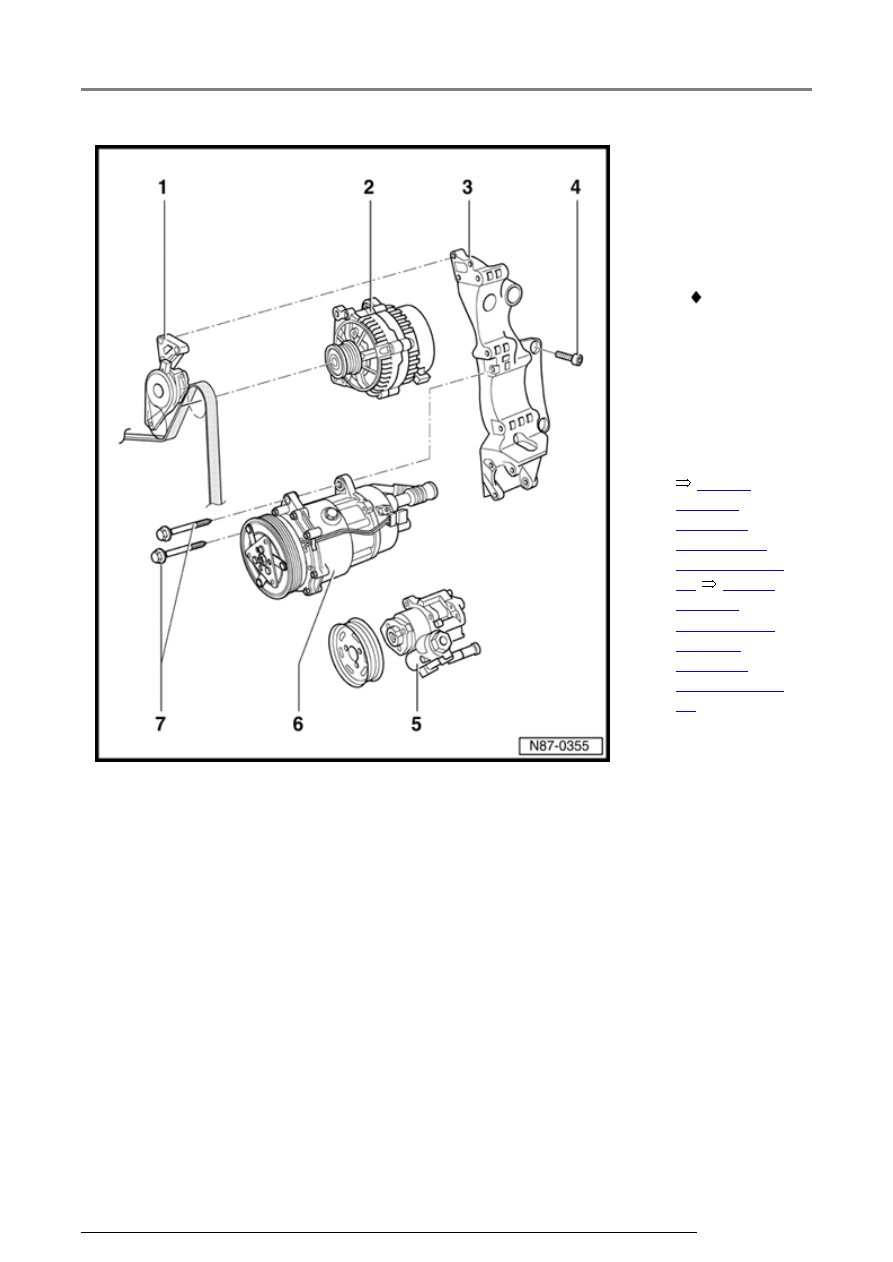

87-145





Compressor
bracket,
removing
and
installing

4-cylinder
gasoline engine

Special tools and
equipment
required

Note:

The compressor
bracket and related
components can be
removed and
installed without
discharging the
refrigerant circuit.

 Repair Manual,

Engine Mechanical,
Repair Group 13



Repair Manual,

Electrical
Equipment, Repair
Group 27



 Torque wrench

(5 - 50 Nm)

1 - Ribbed belt

tensioner

 Ribbed belt

routing



Fig. 1



 Ribbed

belt,
removing:

2 - Generator

 Removing:

Compressor bracket, removing and installing

13/2/2005

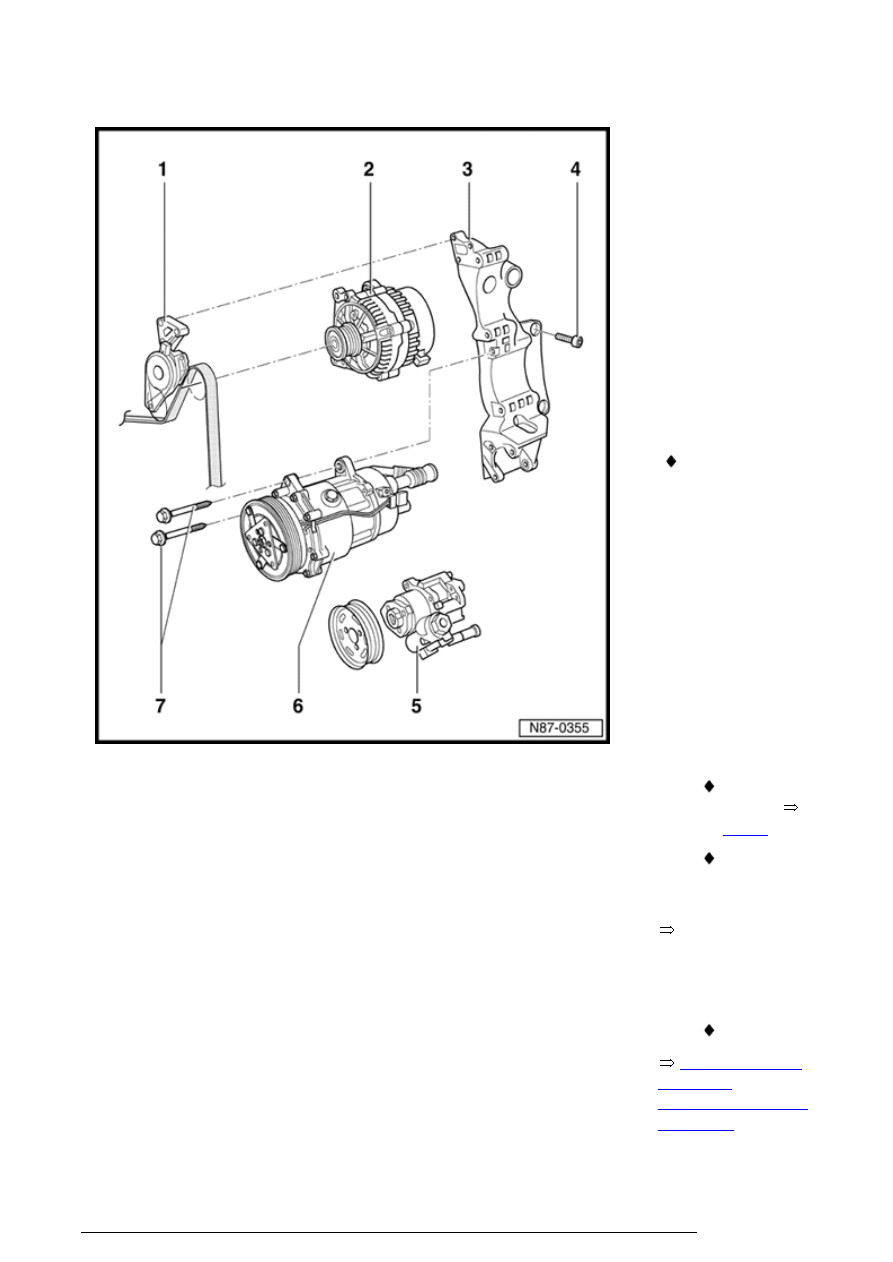

87-146







Repair

Manual,
Electrical
Equipment,
Repair Group
27





Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
48



3

-

Bracket for
generator,
compressor
and power
steering
pump

 Removing:



- First

remove
generator
and
power
steering
pump.



- Remove

bolts -7-



- Remove

compressor
from
bracket
and
suspend
with wire
on body.



- Remove

socket
head
bolts -4-
(qty. 4)



- Remove

bracket
from
engine
block.

Compressor bracket, removing and installing

13/2/2005
