87-139





   Checking





-  Start engine.





-  Set temperature control to maximum "cold".





-  Press A/C button and select second blower

speed.





-  Adjust air distribution to instrument panel

outlets.





-  Insert thermometer into center instrument panel

outlet.





-  Raise engine speed to approximately 1500

RPM.



   Specified result



   With normal humidity and outside (ambient)

temperature between 20 -25 C (68 -77 F),
system is sufficiently charged if air temperature
from center instrument panel vent drops below
10 C (50 F) within one minute.



   For higher ambient temperatures and/or higher

humidity, specified air temperature from center
instrument panel vent can be slightly higher.

A/C refrigerant system, troubleshooting

13/2/2005

87-140







A/C refrigerant system,
checking for leaks



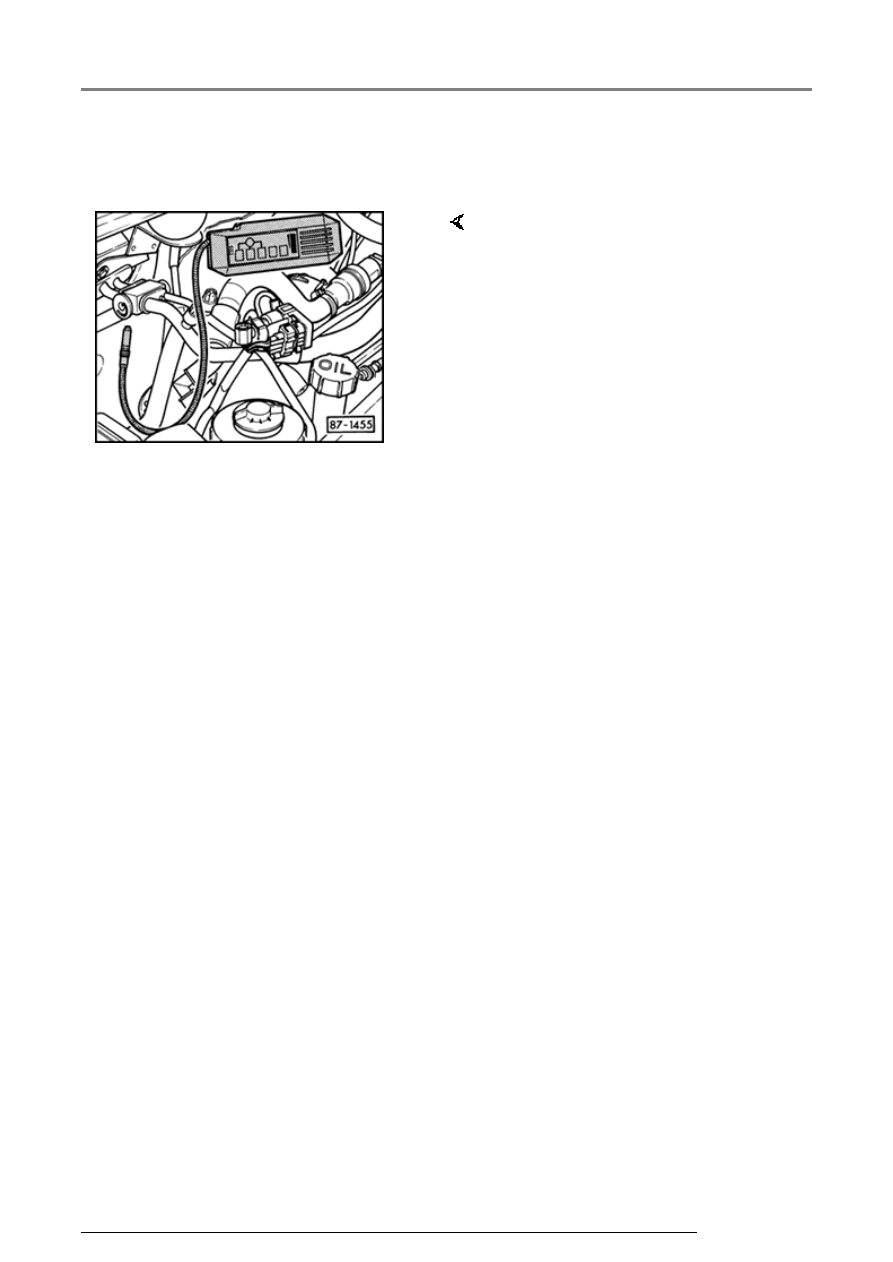

     Use halogen leak detector, Hitec

HI400A-TEL or equivalent, to check
for refrigerant leaks, following the
leak detector manufacturer's
instructions.

Refrigerant gas dissipates very
quickly. To make the job easier,
avoid drafty or windy areas when
checking for leaks.

If the refrigerant system is
discharged (empty), re-charge the
system with approx. 100 g (3.5 oz) of
refrigerant in order to check for
leaks.

A/C refrigerant system, troubleshooting

13/2/2005

87-141







A/C refrigerant system,
capacities





Refrigerant R-134a, capacity







Compressor   Manufacturer

Quantity

SD7-V16

DCW-17D

Sanden

Zexel

750 + 50 g

(26 + 1.8 oz.)



   Notes:





 R-134a refrigerant is packaged in different

containers. Some are used only for commercial
applications which are sold in cylinders using a
1/4" flare fitting. This does not connect to the
vehicle fittings and servicing equipment. Use
only R-134a which come in containers having
the correct type of service fitting.





 Refrigerant oil attracts moisture from the air. It

is important that refrigerant oil containers are
closed tightly immediately after use.





 Dispose of contaminated refrigerant oil

following laws governing hazardous waste
disposal. Do not combine any refrigerant oil
with any other old oils such as engine oil or
transmission fluid.

A/C refrigerant system, capacities

13/2/2005

87-142







Refrigerant (PAG) oil R-134a,
identification





   Use only the correct type of refrigerant oil (PAG

oil) specified for use with R-134a and
compressor type.





Refrigerant (PAG) oil applications:

Sanden Compressor -

D7-V16

G 052 154 A2

Zexel Compressor -

DCW-17D

G 052 154 A2 /G 052

300 A2





CAUTION!







Part numbers are for reference only. Always
contact the parts department for the latest
part number information.



A/C refrigerant system, capacities

13/2/2005
