Volkswagen Golf / Golf GTI / Jetta. Manual - part 753





Removing



- Switch ignition off.

- Disconnect battery Ground (GND) strap




.

 Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

- Remove steering wheel



69-4, Steering wheel, removing

and installing

 .

- Remove center console



68-2, Center console,

removing and installing

 .

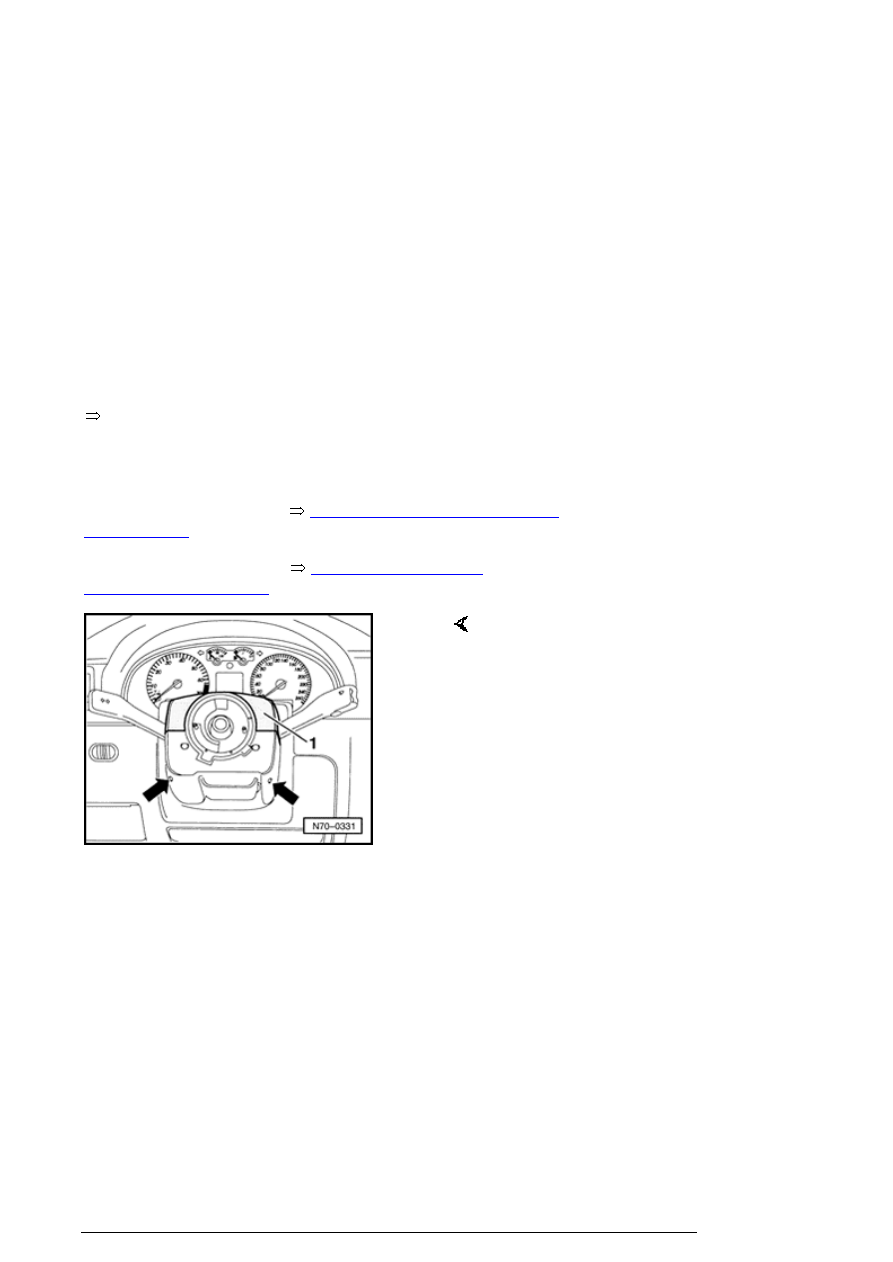

- Remove screws - arrows - .

- Remove upper trim - 1 - for steering column switches.

Note:

n

Unclip front section of trim - 1 - horizontally from
instrument cluster.



Instrument panel

13/2/2005

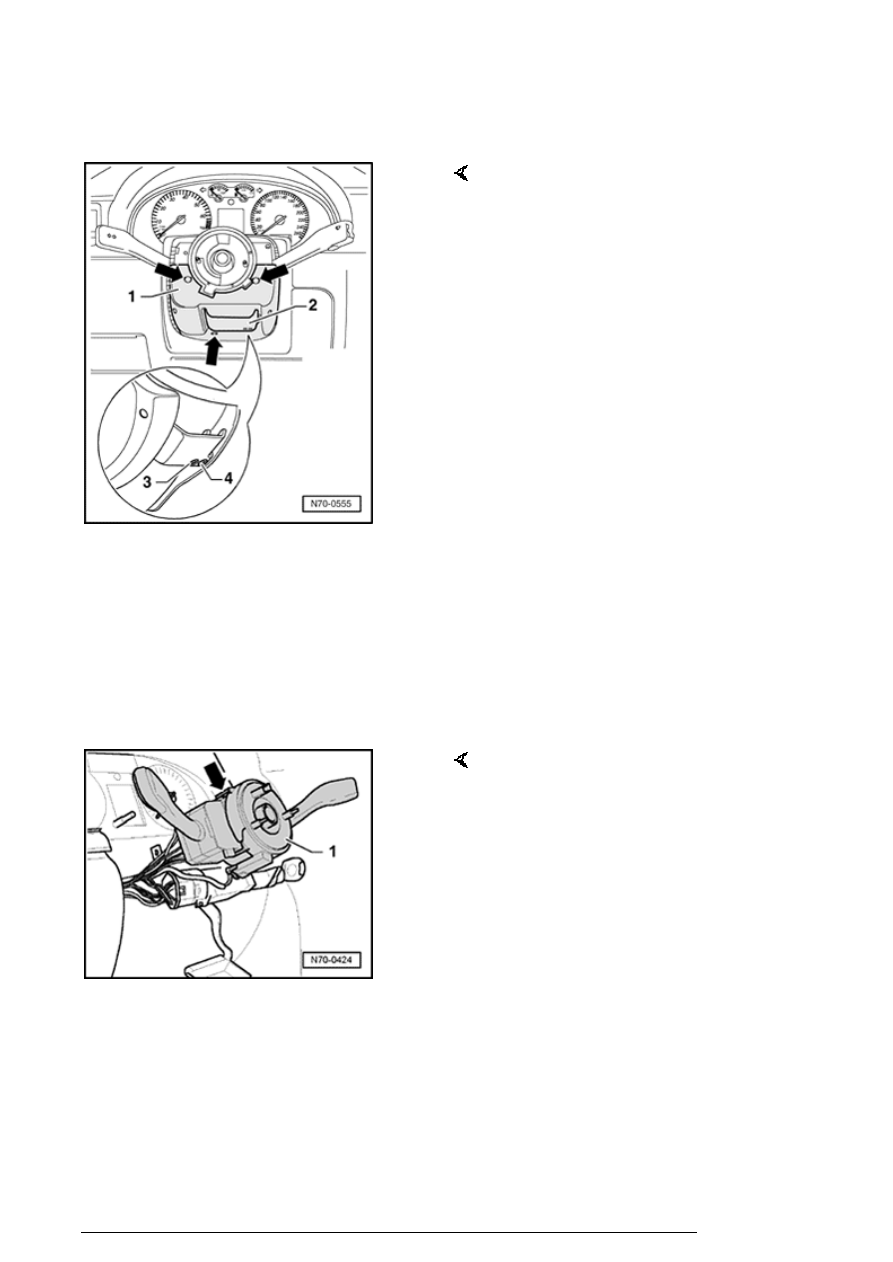

- Remove screws - arrows - .

- Remove screws - 3 - and - 4 - .

- Remove handle from steering wheel height adjustment  - 2
- .

- Remove steering wheel height adjustment.

- Remove lower trim - 1 - for steering wheel switch.

- Remove bolt - arrow - .

- Disconnect harness connectors from steering column
switches - 1 - .

- Remove steering column switches - 1 - .

Instrument panel

13/2/2005

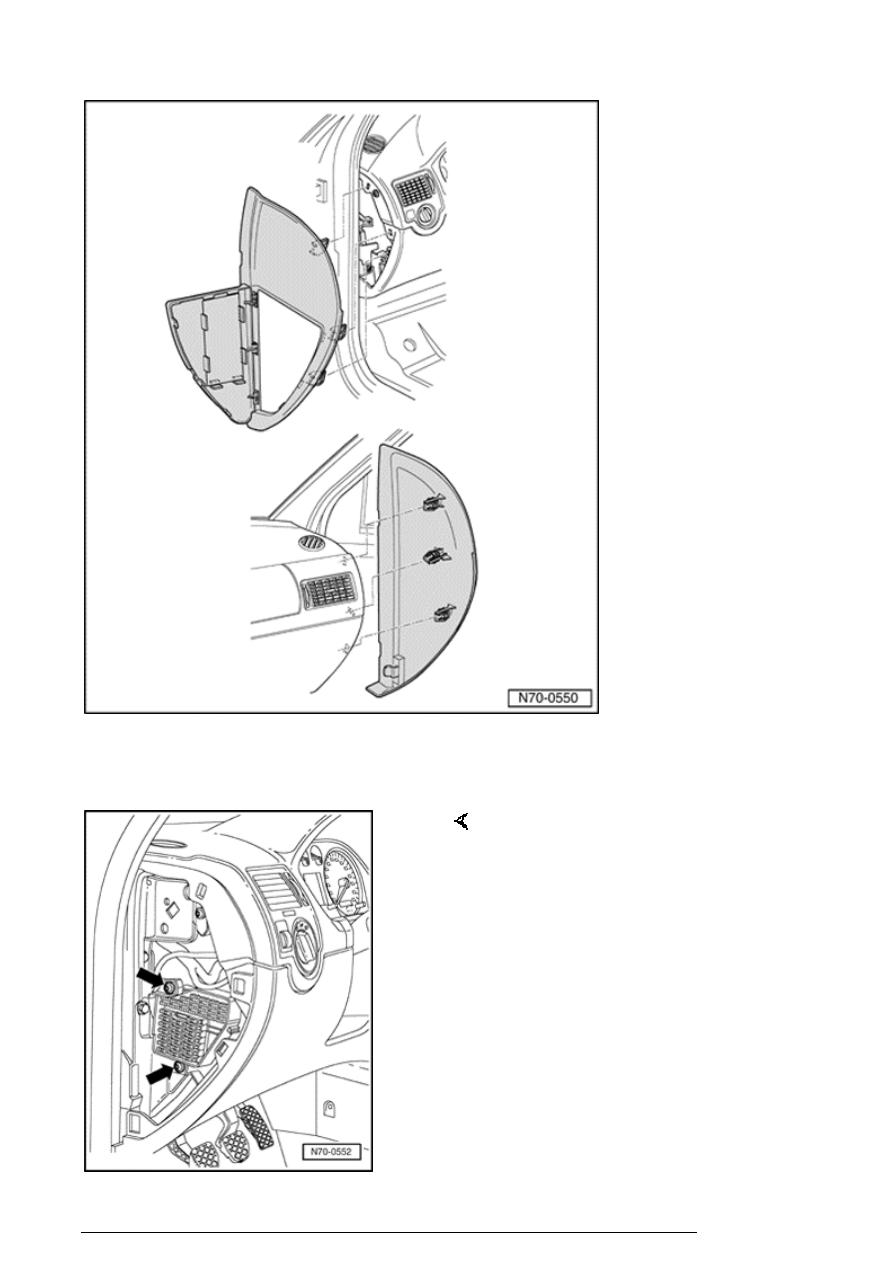

- Unclip left and right end plates using a
flat screwdriver.

Instrument panel

13/2/2005

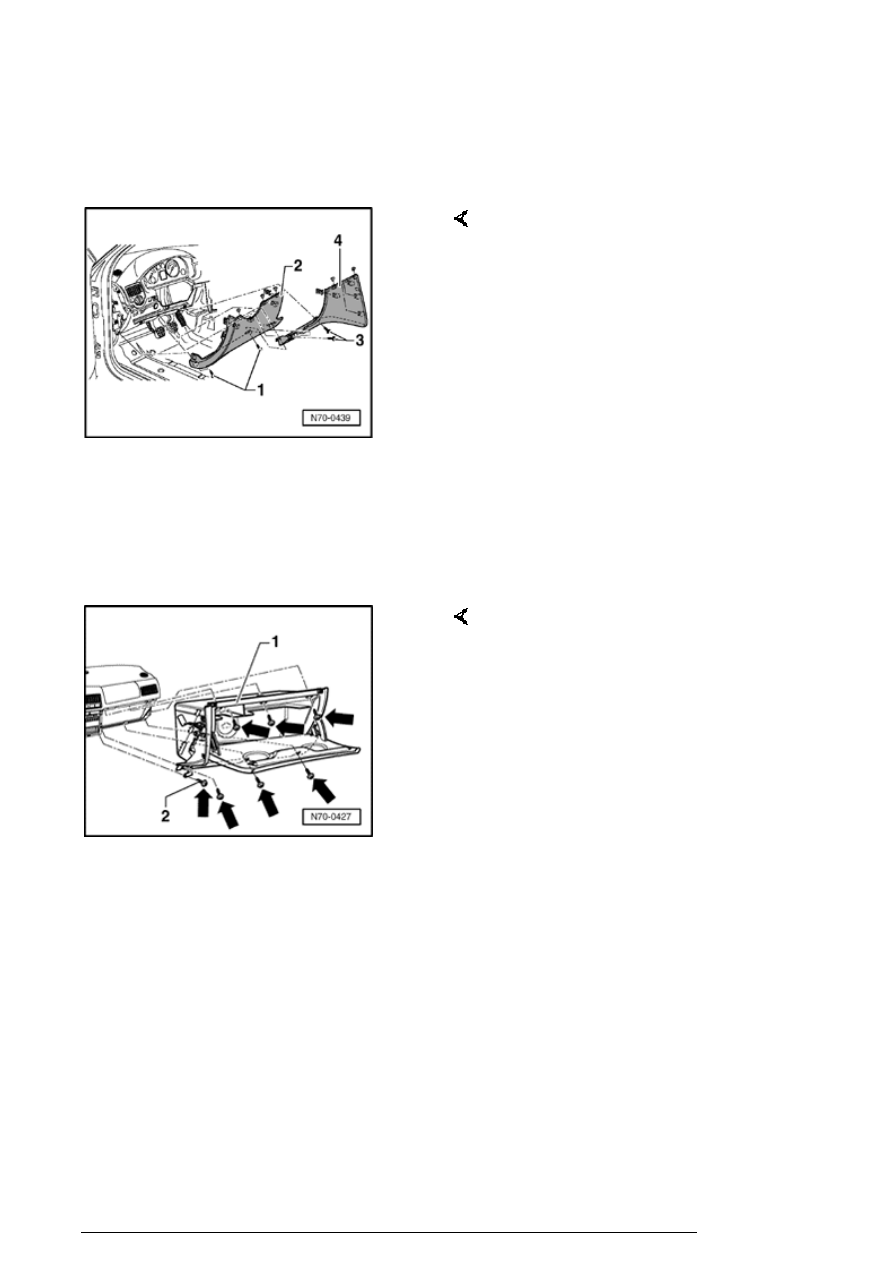

- Remove screws - arrows - .

- Remove screws - 1 - .

- Unclip trim - 2 - at top.

- Remove screws - 3 - .

- Unclip trim - 4 - at top.

- Remove bolts - arrows - .

- Remove glove compartment - 1 - .

- Disconnect harness connector for glove compartment
light.

Note:

n

If only glove compartment is to be removed, center
console must be removed first because bolt  - 2 - is
orwise not accessible.



Instrument panel

13/2/2005
