Volkswagen Golf / Golf GTI / Jetta. Manual - part 751

69 - 5



Crash sensors

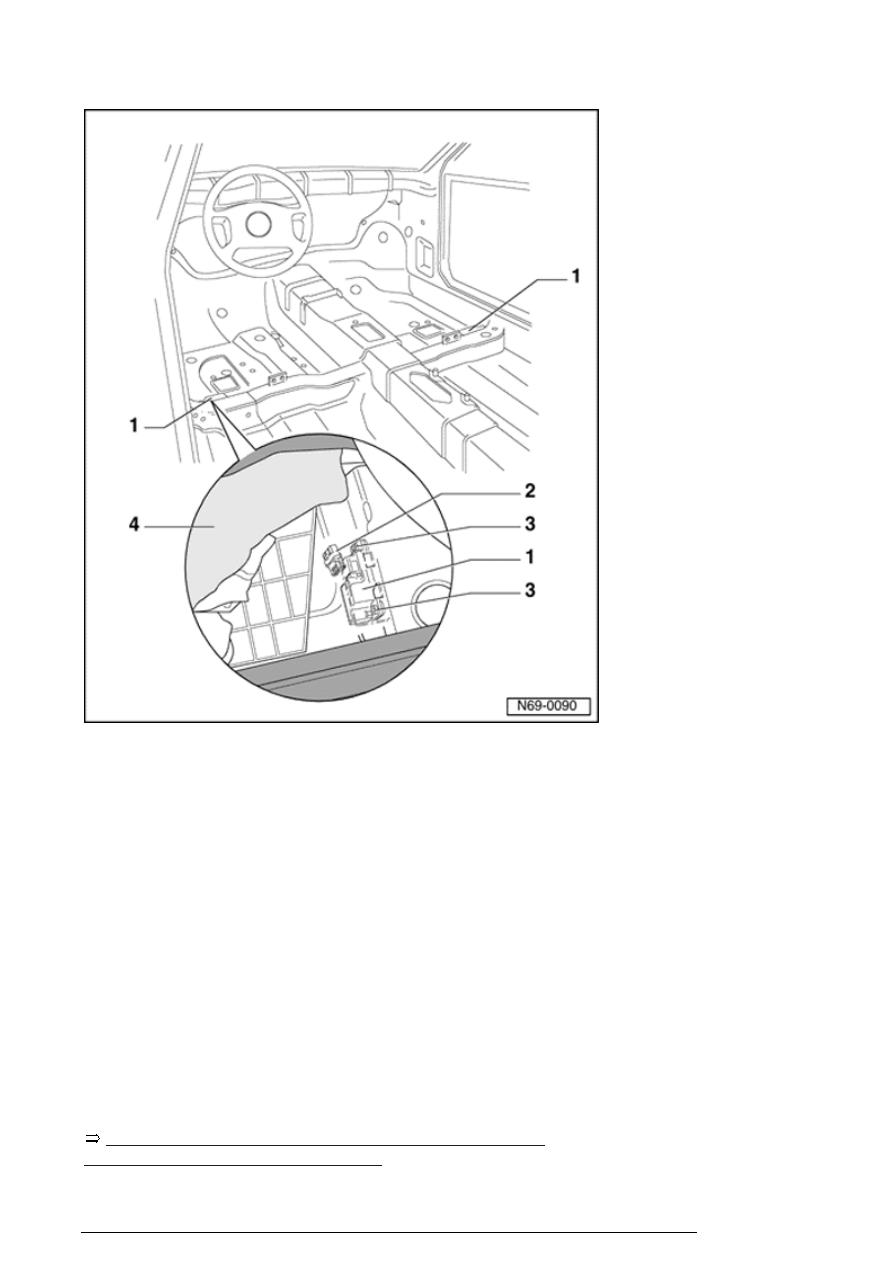

Crash sensor for driver-side and passenger
side - side airbag, assembly overview



1. Driver-side and passenger-side

sensor

¡

Removing



69-5, Crash

sensor for driver
side/passenger side curtain
protection, removing and
installing





2. Connector

3. Bolt

¡

Qty. 2, 6 Nm

Crash sensors

13/2/2005



4. Carpet

Crash sensor for driver side/passenger side
curtain protection, removing and installing



Note:

n

Removal and installation is described for left side of
vehicle. same instructions apply for removal and
installation for right-hand side.



n

Observe notes regarding coding in radio operators
manual before disconnecting battery.



n

After connecting battery, vehicle options (radio, clock,
electric window regulator) must be checked according
to repair manual and/or user manual.



Removing

- Switch ignition off.

- Disconnect battery Ground (GND) strap




.

 Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

- Remove driver /passenger seat



72-1, Front seats,

removing and installing

 .

Caution!

Observe safety precautions for working on airbags



69-4, Safety precautions when working on airbags

 .

- Remove floor carpet - 4 - and insulation
mat in sensor area.

Caution!



Electrostatic charges may result in
involuntary deployment of airbag.
Therefore, mechanic must be
electrostatically discharged before
disconnecting ignition- and Ground
(GND) wires. This is done e.g. by
briefly grasping chassis or door
striker.

Crash sensors

13/2/2005

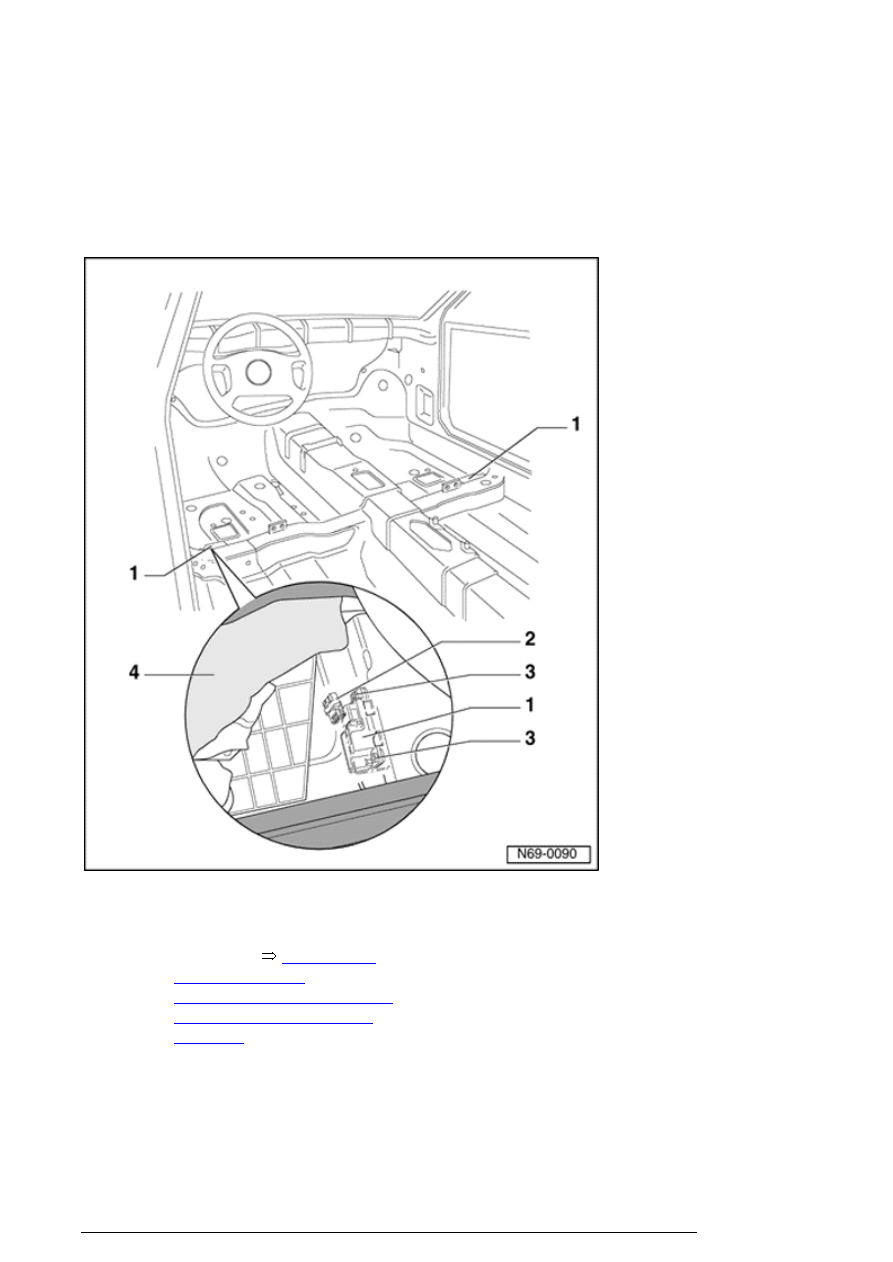

- Disconnect harness connector - 2 - and
unscrew two bolts - 3 - (6 Nm).

Installing

- Installation is reverse of removal.

- Switch on ignition.

- Close doors.

Caution!



Make sure no one is in vehicle.

- Connect battery Ground (GND) strap






Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery



Crash sensors

13/2/2005

.

Crash sensor for driver side/Passengers
side rear side curtain protection, removing
and installing



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



n

illustration shows chassis version of notchback,
removal of crash sensor side rear level airbag is
identical for sedan and wagon.



n

Observe notes regarding coding in radio operators
manual before disconnecting battery.



n

After connecting battery, vehicle options (radio, clock,
electric window regulator) must be checked according
to repair manual and/or user manual.



n

"crash sensor for rear side-airbag" sends signal to
deploy head-level and side-airbags in certain accident
situations.



n

"crash sensor for rear side-airbag on
driver /Passengers side" is listed as a replacement
part under "control module for side curtain
protection" .



Removing



- Switch ignition off.

- Disconnect battery Ground (GND) strap




.

 Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

- Remove wheel housing trim.

n

Golf



70-3, Wheel housing trim, removing and

installing (Golf)

 .



n

Jetta



70-3, Wheel housing trim, removing and

installing (Jetta)

 .
