Volkswagen Golf / Golf GTI / Jetta. Manual - part 749

¡

5 Nm



5. Igniter

Side curtain protection, driver and
passenger sides, removing and installing
(Golf wagon/Jetta wagon)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



n

Observe notes regarding coding in radio operators
manual before disconnecting battery.



n

After connecting battery, vehicle options (radio, clock,
electric window regulator) must be checked according
to repair manual and/or user manual.



n

Technicians must electrostatically discharge mselves
by touching door lock or vehicle body briefly before
separating igniter and ground (GND) wires.



Removing



- Disconnect battery Ground (GND) strap




.

 Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery

- Remove upper A pillar trim



70-3, Upper A-pillar trim,

removing and installing (Vehicles with side curtain
protection )

 .

- Remove upper B-pillar trim



70-3, Upper B-pillar trim,

removing and installing (Vehicles with side curtain
protection 04.01)

 .

- Remove upper C-pillar trim



70-3, Upper C-pillar trim,

removing and installing (Golf wagon/Jetta wagon with side
curtain protection 04.01)

 .

- Removing D-pillar trim



70-3, Upper D-pillar trim,

removing and installing (Golf wagon/Jetta wagon)

 .

Airbag

13/2/2005

- Molded headliner, removing

n

With sunroof



70-6, Molded headliner, removing and

installing (Vehicles with sunroof)

 .



n

without sunroof



70-6, Molded headliner, removing

and installing (Vehicles without sunroof)

 .



Caution!

Observe safety precautions for working on airbags



69-4, Safety precautions when working on airbags

 .

Caution!



Electrostatic charges may result in
involuntary deployment of airbag.
Therefore, mechanic must be
electrostatically discharged before
disconnecting ignition- and Ground
(GND) wires. This is done e.g. by
briefly grasping chassis or door
striker.

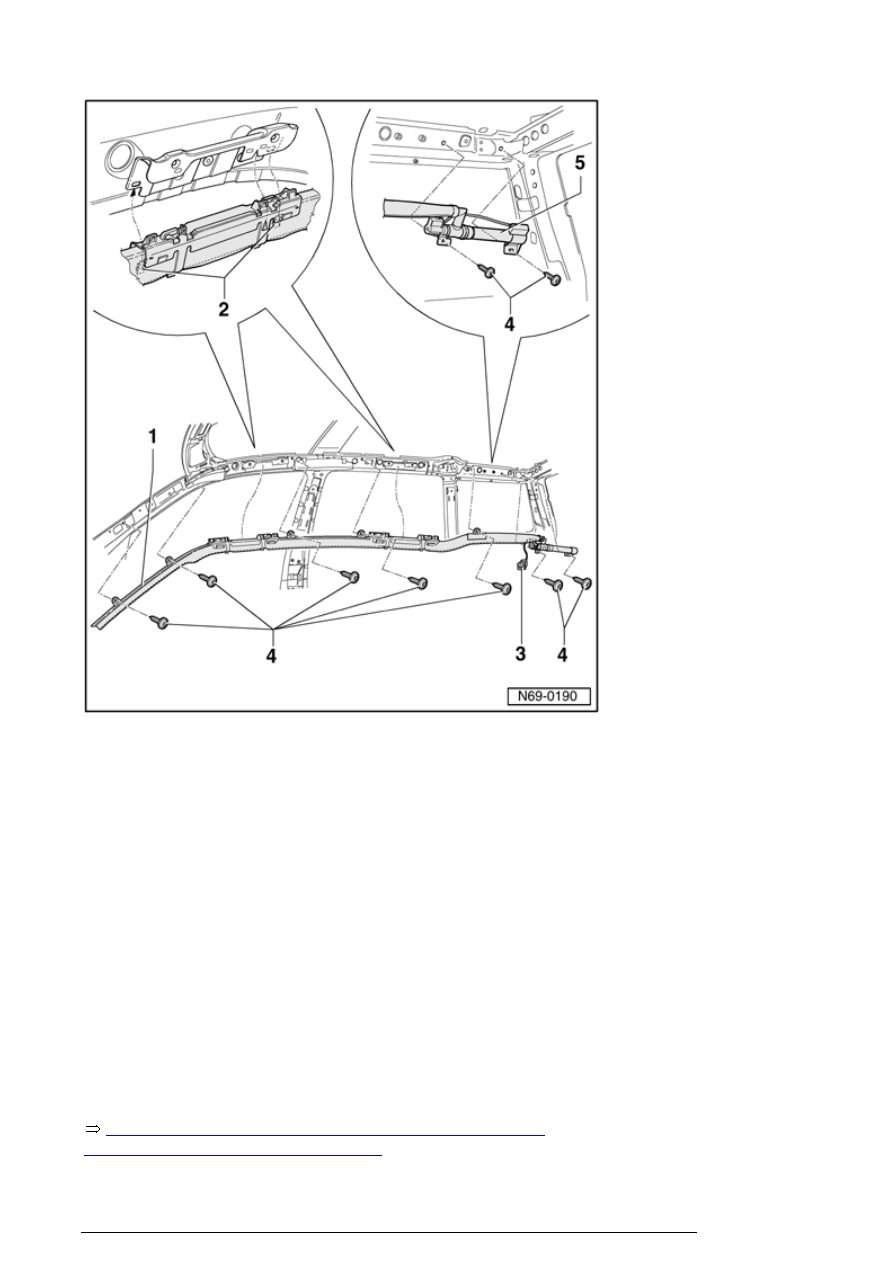

- Disconnect harness connector - 3 - .

- Remove screws - 4 - (qty. 7, 5 Nm) and
pull out side curtain protection downward
out of angle brackets (hold catch - 2 - and
secure head-level airbag in angle
brackets).

Airbag

13/2/2005



- Remove side curtain protection without
bending from vehicle.

Installing



- Installation is reverse of removal.

- Switch on ignition.

- Close doors.

Caution!



Make sure no one is in vehicle.

- Connect battery Ground (GND) strap






Repair Manual, Electrical Equipment, Repair Group 27,

disconnecting and connecting battery



Airbag

13/2/2005



.

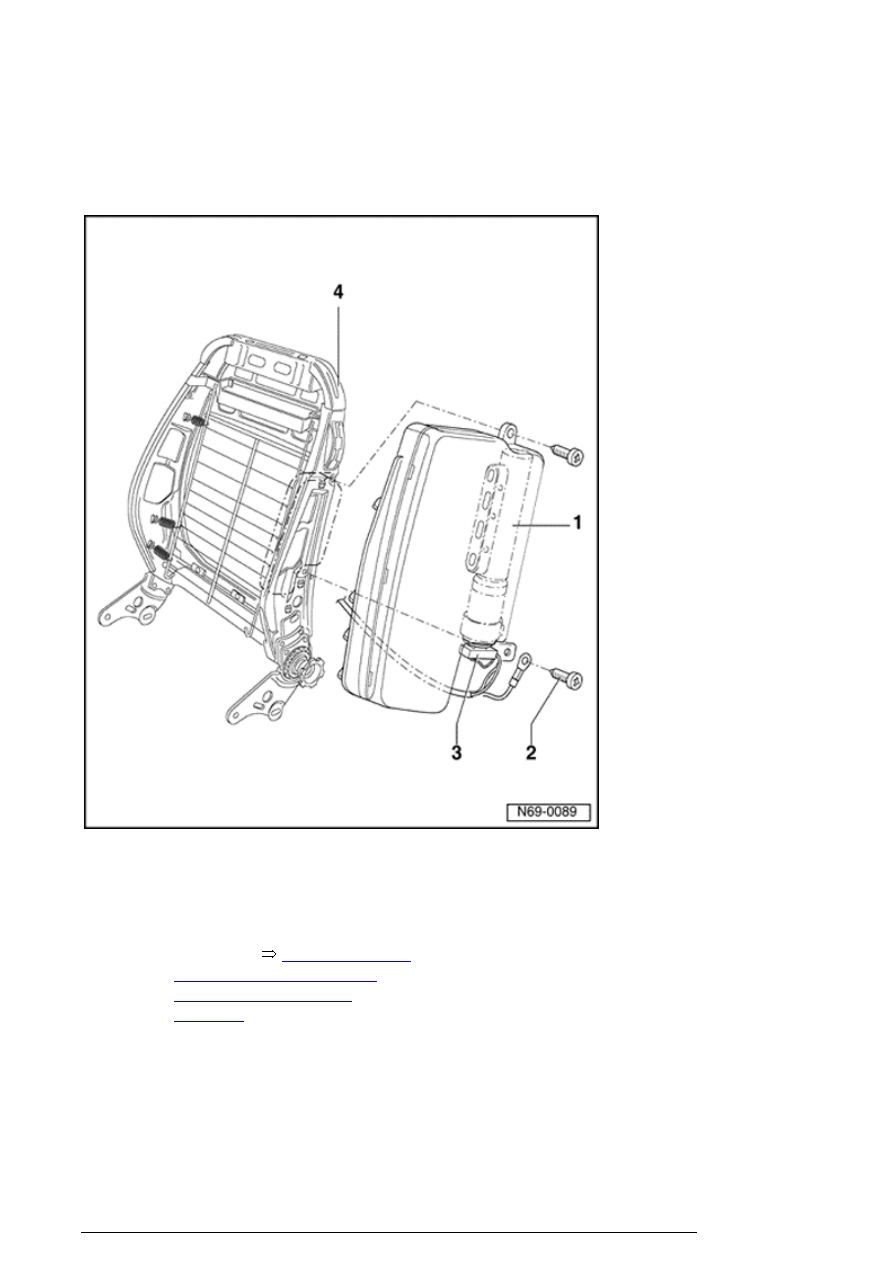

Driver and front passenger seat side
airbags, assembly overview



1. Side airbag, driver with igniter for

side airbag -N199- or front
passenger with igniter for side
airbag -N200-

¡

Removing



69-4, Driver and

front passenger seat side
airbags, removing and
installing





2. Bolt

¡

Qty. 2

¡

7 Nm

Airbag

13/2/2005
